6.2.7.3 简易构架梁

  简易构架梁功能提供给电气专业，可以进行构架梁提资模型快速建模。

操作说明：
  （1）打开电气模块-协同菜单内【简易构架梁】功能。

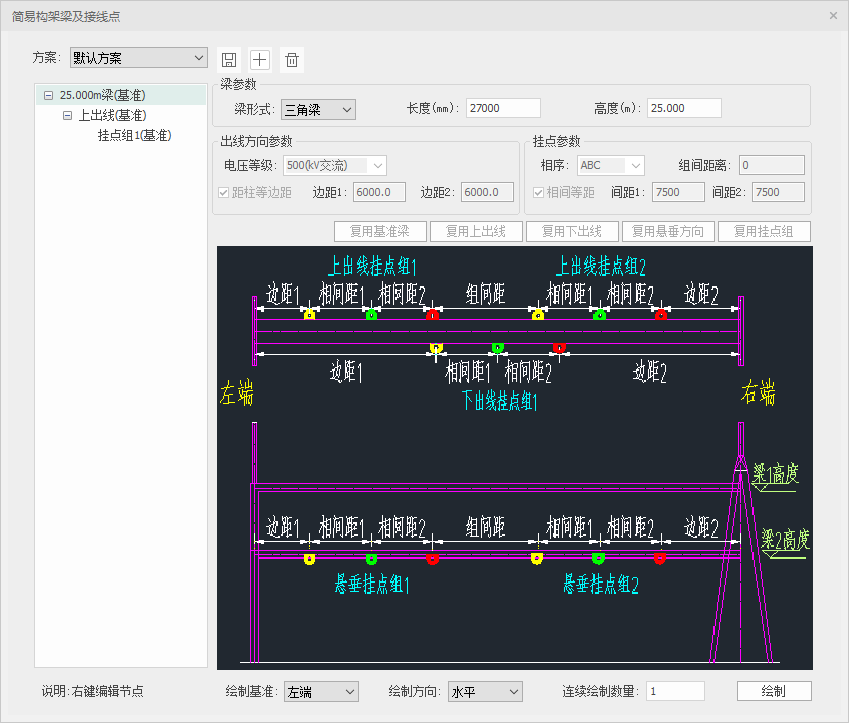

  （2）界面左侧可设定梁及出线挂点方向和挂点数据结构，通过右键可添加或删除对应节点。添加时可复用基准节点的参数。

  （3）界面右侧上方可对应左侧节点设定梁、出线方向、挂点组的参数。

  （4）界面右侧下方为参数配置示意图，可参考示意图对应设定各参数。

  （5）设定绘制的基准及绘制方向，连续绘制数量，点击绘制按钮在图面完成简易构架梁绘制。

  （6）可保存多套方案，以便后续有相同规格构架梁时，直接进行调用。
