6.2.3.1 间隔调整工具

  以间隔为单位对间隔内模型与导线进行批量调整，支持复制插入、删除、互换、间距调整和移动。
操作说明：

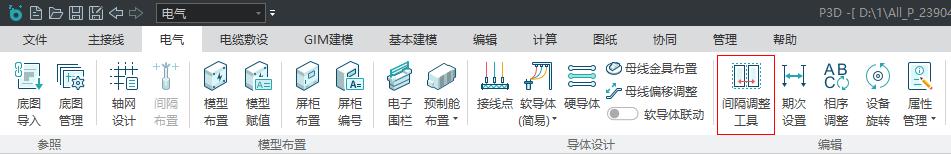

  （1）在电气设计菜单栏下，点击“间隔调整工具”功能按钮，进入选择调整范围交互，功能位置如下：

  （2）框选区域间隔内所有设备及导线。
    a.若框选内容中存在未进行系统定义的模型，将进入系统定义；否则直接进行第三步

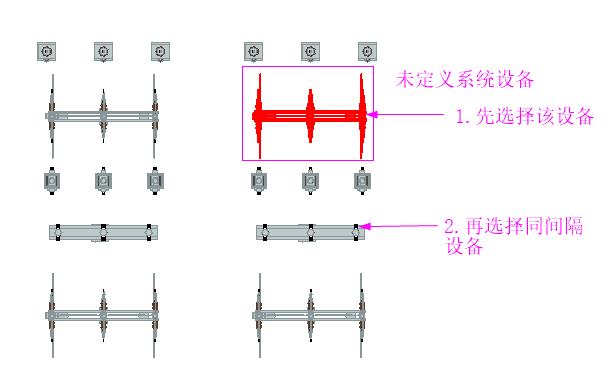

    b.如图，高亮显示的模型为没有定义系统。先选择该模型，右键；再选择同间隔已经定义的设备，右键完成系统定义

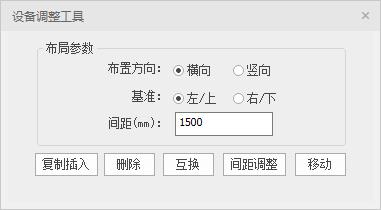

  （3）框选范围正确，弹出设备调整工具对话框，可选择编辑工具对范围内模型进行调整。
    布置方向，根据区域间隔的布局选择是横向或竖向；
    基准，确定基准间隔位置，选择基准间隔的布置位置，基准间隔在调整过程中不动；
    间距，输入区域间隔之间距离

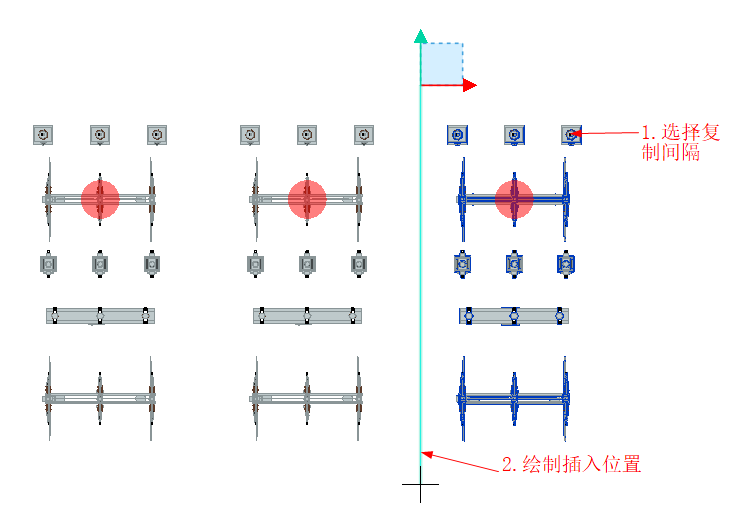

    a.复制插入，复制一个间隔插入到指定位置。远离基准侧的间隔将自动按间距错位

    b.删除，删除指定的间隔内所有模型，远离基准侧的间隔将自动补位
    c.互换，指定两个间隔进行位置互换，互换的基准为所选的两个设备的插入点
    d.间距调整，将所选间隔按照界面输入距离进行调整
    e.移动，批量移动间隔内左右设备
