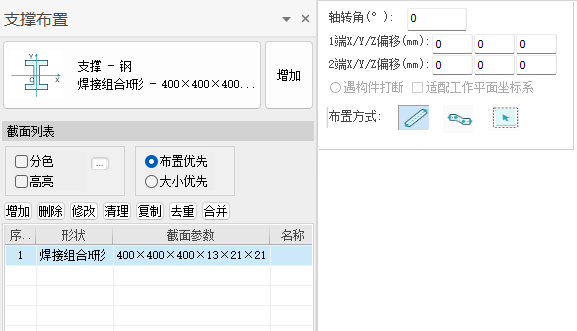

点击菜单中【支撑】图标后在屏幕左侧弹出支撑布置面板，布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

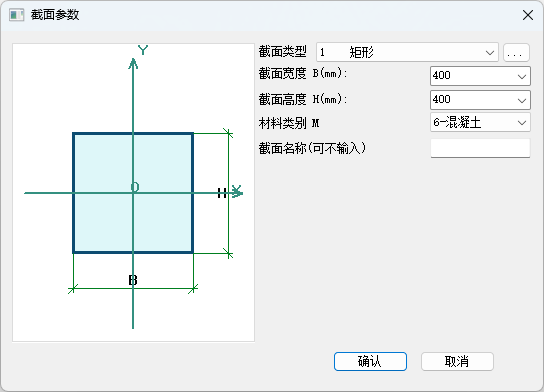

点击【增加】按钮，弹出柱的【截面定义】对话框，可定义柱的截面形状类型、尺寸及材料（混凝土或钢材料），截面名称可不输入。

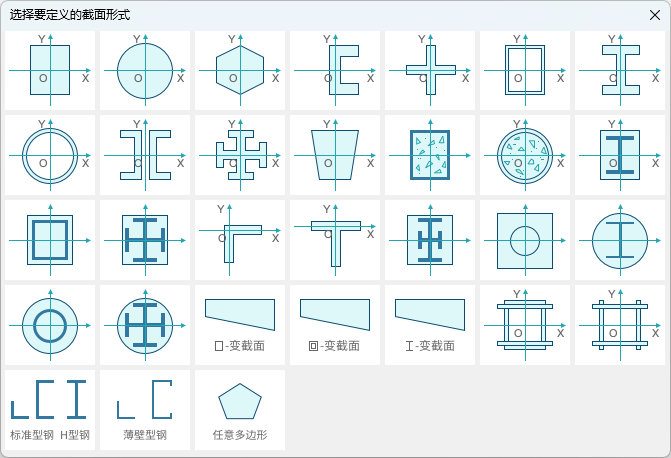

如果需要更改截面类型，点【截面类型】右侧的…按钮，弹出截面类型选择对话框，选择相应的截面类型即可。
截面列表
参见《截面列表》
布置参数mini框
【轴转角】：定义支撑截面的旋转角度。支撑宽边方向与ｘ轴的夹角称为转角，逆时针为正。
【1端X/Y/Z轴偏移】：指支撑布置时的1端在世界坐标系下，相对于定位点1，在X/Y/Z轴方向上的偏移值。沿轴正方向偏移时为正值，沿轴负方向偏移时为负值。
【2端X/Y/Z轴偏移】：指支撑布置时的2端在世界坐标系下，相对于定位点2，在X/Y/Z轴方向上的偏移值。沿轴正方向偏移时为正值，沿轴负方向偏移时为负值。
【布置方式】：
【两点绘制】：该功能可在任意两点之间绘制之间支撑，不依赖轴线定位。点击【两点单次】按钮，鼠标左键点击确定第一点，此时移动光标可看到支撑构件预览。然后可在动态面板中输入距离或角度以确定第二点，或使用鼠标左键点击选择第二点，左键点击后生成支撑的定位线，完成两点单次布置构件。
【两点连续】：以两点单次绘制为基础，两点连续绘制支持连续绘制多首尾连接的支撑。该功能操作方法与两点单次绘制保持一致。单击鼠标右键完成最后一段绘制过程。
【点带窗选】：是通过单次点选、多次点选、正窗选、反窗选等选择方式，在工作空间中，通过鼠标拾取定位用线，以此作为构件基线，并将其赋予对应截面的过程。
【适配工作平面坐标系】：勾选此项后，在工作面中布置支撑时则可以用工作面的局部坐标系进行支撑的偏移和转角设置。
