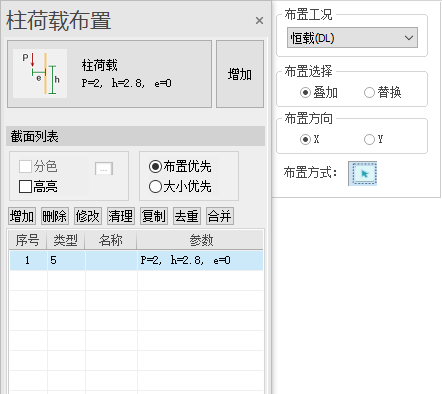

点击荷载布置菜单中【柱荷载】图标后在屏幕左侧弹出柱荷载布置面板，布置面板由三部分组成：荷载参数、荷载列表和布置参数mini框。

荷载参数

【荷载参数】面板包括选定荷载的【特性展示】及创建荷载的【增加】按钮。

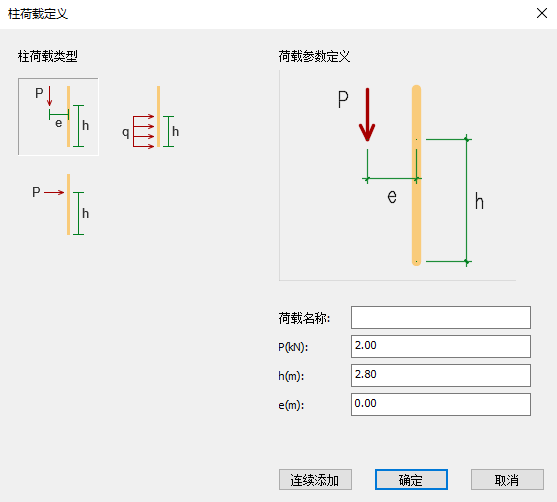

点击【增加】按钮，弹出的【柱荷载定义】对话框，可定义柱荷载的类型、名称及具体大小数值，其中荷载名称可不输入。

荷载列表

荷载列表中的荷载排列方式可选择“布置优先”或“大小优先”，前者会优先显示已布置荷载，后者会根据定义的荷载大小进行排列。
高亮功能，可对选中的荷载进行高亮显示。
通过荷载列表，可对选中的荷载进行删除、修改、复制、合并等操作；“清理”功能对荷载列表中未布置荷载类型进行清理删除操作；“去重”功能对荷载列表中相同类型及大小的荷载进行去重操作。

布置参数mini框

【布置工况】：切换需要布置的工况类型。
【布置选择】：选择当前布置的荷载为叠加还是替换，前者为当前布置荷载会和构件已布置的荷载叠加作用；后者为当前布置的荷载会替换构件上已布置的荷载。
【布置方向】：指定荷载布置在X轴还是Y轴方向。
【布置方式】：
“点带窗选”是通过单次点选、多次点选、正窗选、反窗选等选择方式，在工作空间中，通过鼠标拾取构件进行荷载的布置。
