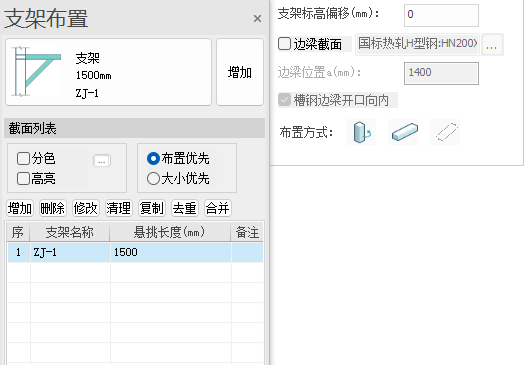

点击菜单中【支架】图标后，在屏幕左侧弹出支架的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

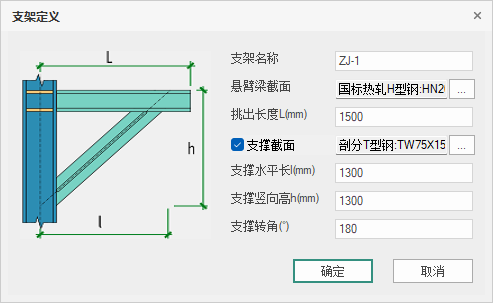

点击【增加】按钮，弹出支架的【截面定义】对话框，如图所示，可定义支架的类型、尺寸参数、组成构件的截面及定位、构件名称等相关参数。
【挑出长度】：默认从中心位置起算。
【支承截面】：默认勾选，取消则不设置支撑构件。
截面列表
参见截面列表
布置参数mini框
【支架标高偏移(mm)】：输入以控制支架顶部与插入基点的高度偏移值。
【边梁截面】：默认不勾选。
不勾选“边梁截面”，布置支持按单点布置，布置参数中边梁相关条目置灰。程序按单支架造型。
勾选“边梁截面”，布置方式仅支持按两点布置。程序在支架悬挑端按布置参数生成边梁，边梁不与支架成组。在右侧…中可以进行边梁截面的选择。
【边梁位置】：边梁基于支架顶部偏移的距离。
【槽钢边梁开口向内】：当边梁截面为槽钢时，勾选后可控制槽钢边梁向内侧开口。
【布置方式】
【单点旋转布置】：
（1）点击确定支架顶点，或按Tab键进行支架顶点定位坐标输入。鼠标可选择网格线的任一点（包括网格的交点）。支架顶点为支架悬挑梁顶面中轴线与竖向构件中轴线的交点。
（2）移动鼠标，鼠标指针方向与起点之间形成实时预览，通过单击或输入支架的旋转角度，确定边梁的布置方位。
【选择梁端布置】：
选择梁构件，在梁端沿梁轴向外生成支架，一次布置生成一个支架。支架优先在无其他构件占位冲突的一端生成；如梁端两端均无占位构件，鼠标靠近的一端优先生成支架；当梁端有沿梁轴方向的构件与之顺接，则不予生成支架。
【两点布置】：勾选【边梁截面】，该布置方式启用。
（1）单击确定第一个支架顶点，或Tab键输入其定位坐标，
（2）单击确定最后一个支架顶点，或Tab键输入其定位坐标；若两点布置时跨越柱，柱上自动伸出挑梁；
（3）输入支架旋转角度，支持鼠标单击确定或输入角度，右键取消。
