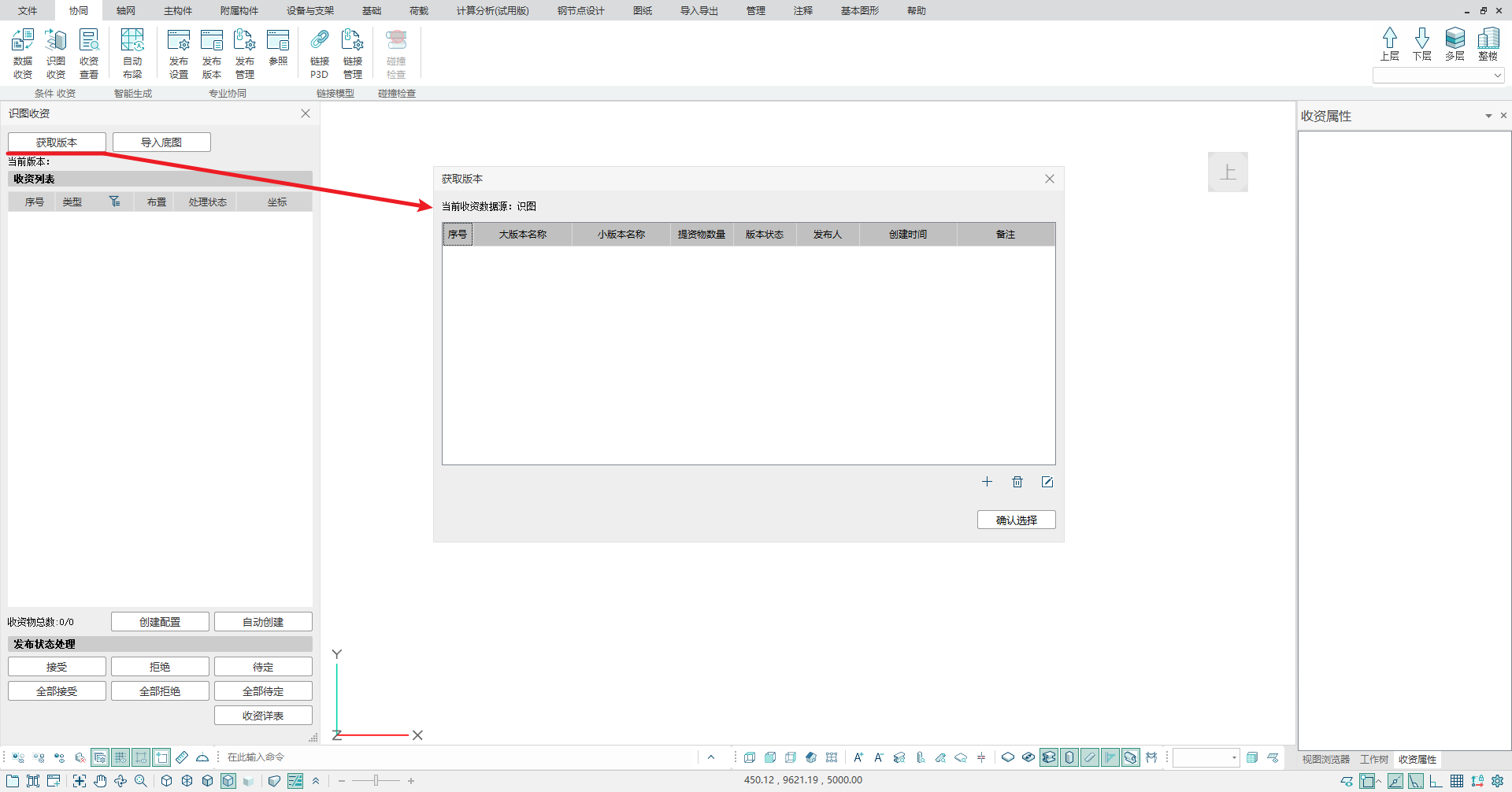

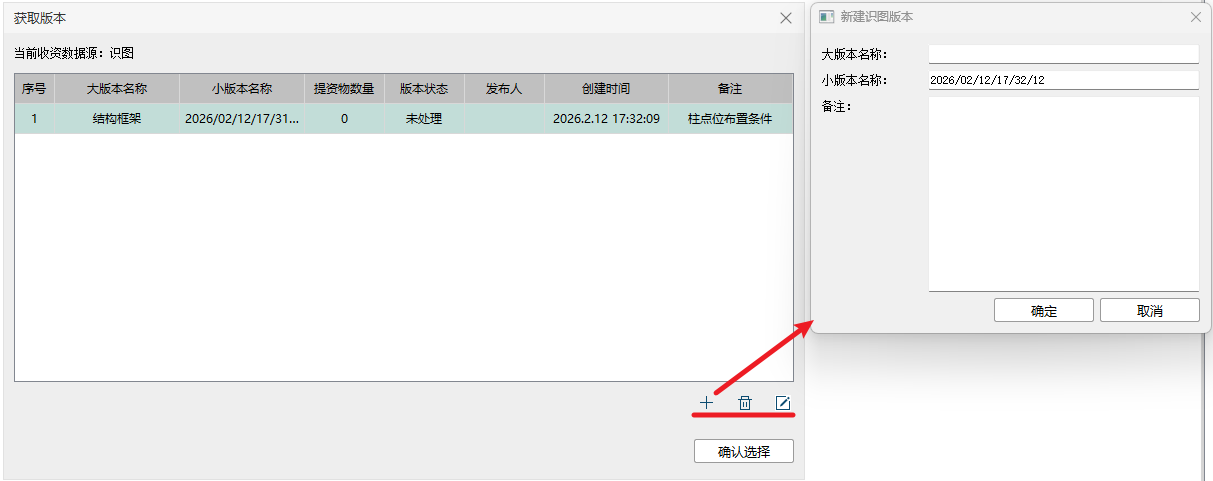

1. 创建收资版本（可选）
    在实际工程中，上游专业条件提资往往存在多个版本。
    程序提供版本管理功能，支持将条件信息按版本分别进行管理。

    支持人工创建收资版本，指定相应版本名称即可。
    对已创建的版本，支持重命名或删除。
    选择相应版本后，后续收取到的条件信息全部写入当前版本。
    如果不进行人工创建版本，程序有内置保护措施，会按默认版本名称自动创建版本记录后续收取的条件信息。
    选择已收取过条件信息的版本，可查看当前版本内存储的收取条件信息。

  2. 导入图纸

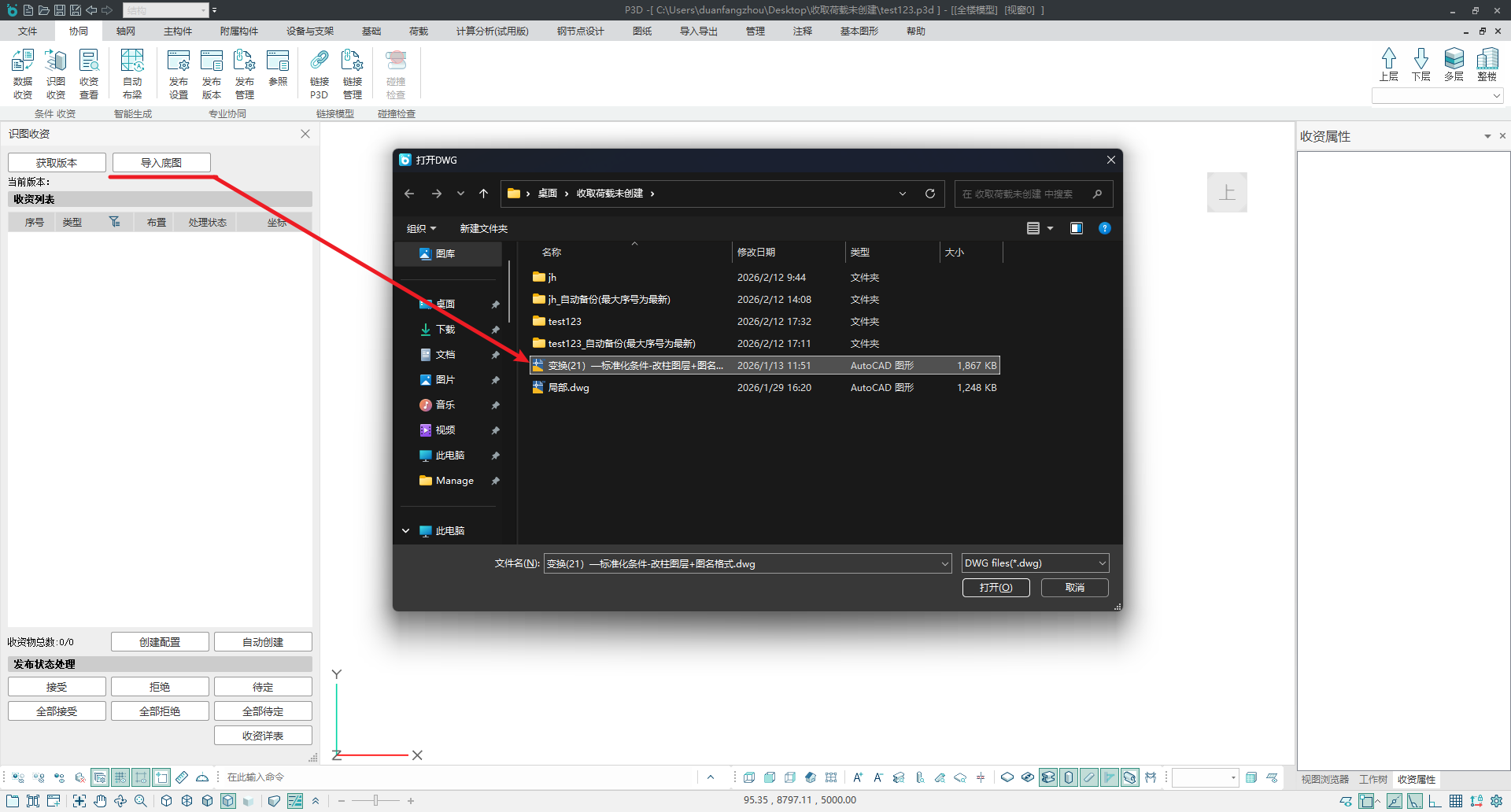

    执行命令后，在弹出的浏览对话框中选择需要进行识图的DWG图纸

  3. 选择图层（图层匹配）轴线&轴号、图名，两类图层必备！
    选择DWG图纸后，执行打开，将图纸导入到程序中，同时停靠菜单跳转到“识取DWG图”状态
    程序支持一次性收取列表中的所有条件信息，也可根据需要分别收取。
    图层信息仅需提取一次，下次再进入仍然保留已提取的图层信息，方便复用。

    接下来需要拾取收资对象所在的图层信息。程序内置有标准图层名称，执行“图层匹配”可自动按内置标准自动提取。各对象内置标准图层名称如下：
    轴线与轴号：ECC-044+062-AXIS-SF
    图名：图名
    柱：ECC-044+062-COLU
    设备信息及引线：ECC-044+062-EQPT-ID
    设备中心轴线：ECC-044+062-AXIS-EQC
    洞口：ECC-044+062-HOLE
    埋件中心轴线：ECC-044+062-AXIS-EMC
    埋件图素及引注：ECC-044+062-PS-ID
    点荷载：ECC-044+062-AXIS-EMC & ECC-044+062-PS-ID

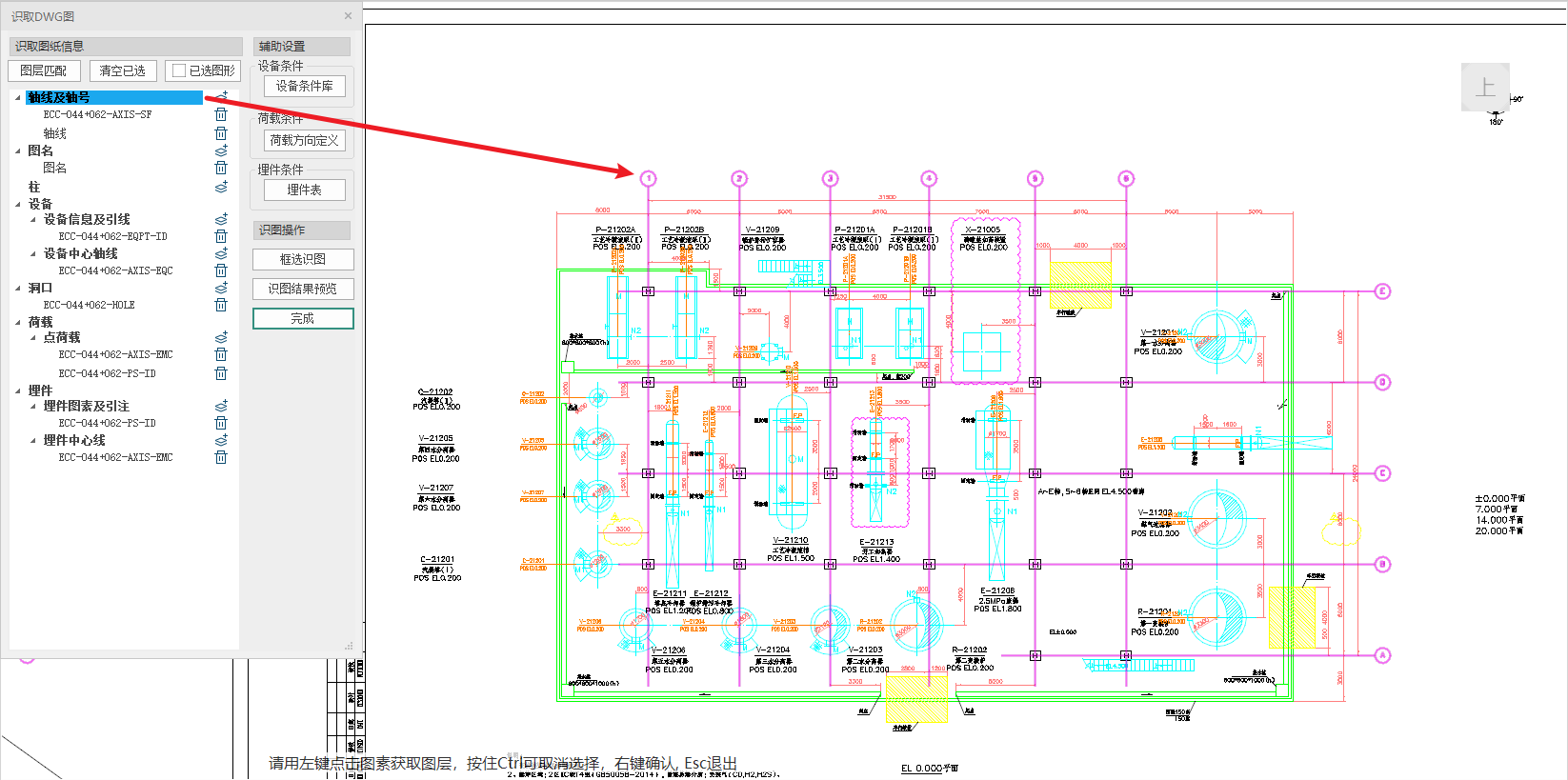

    如果收资对象采用非标准图层名，可单击收资项后到图面上选择图素，程序自动提取图素所在的图层信息。选中的图层用粉红色高亮标记。

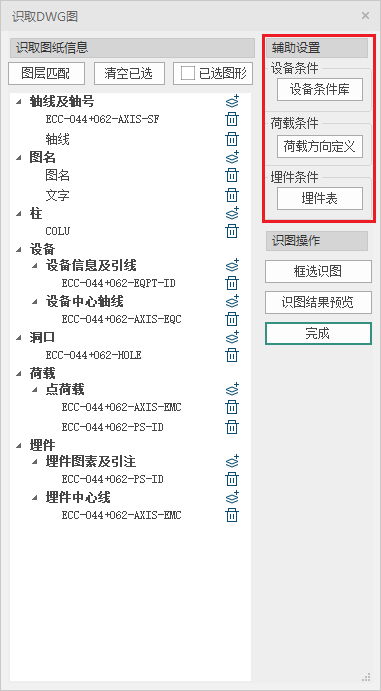

  4. 辅助设置（可选）
    辅助设置包含“设备条件库”、“荷载方向定义”、“埋件表”三项，用于辅助相关收资对象的条件收取。如不需要收取相关对象，则可不执行命令。

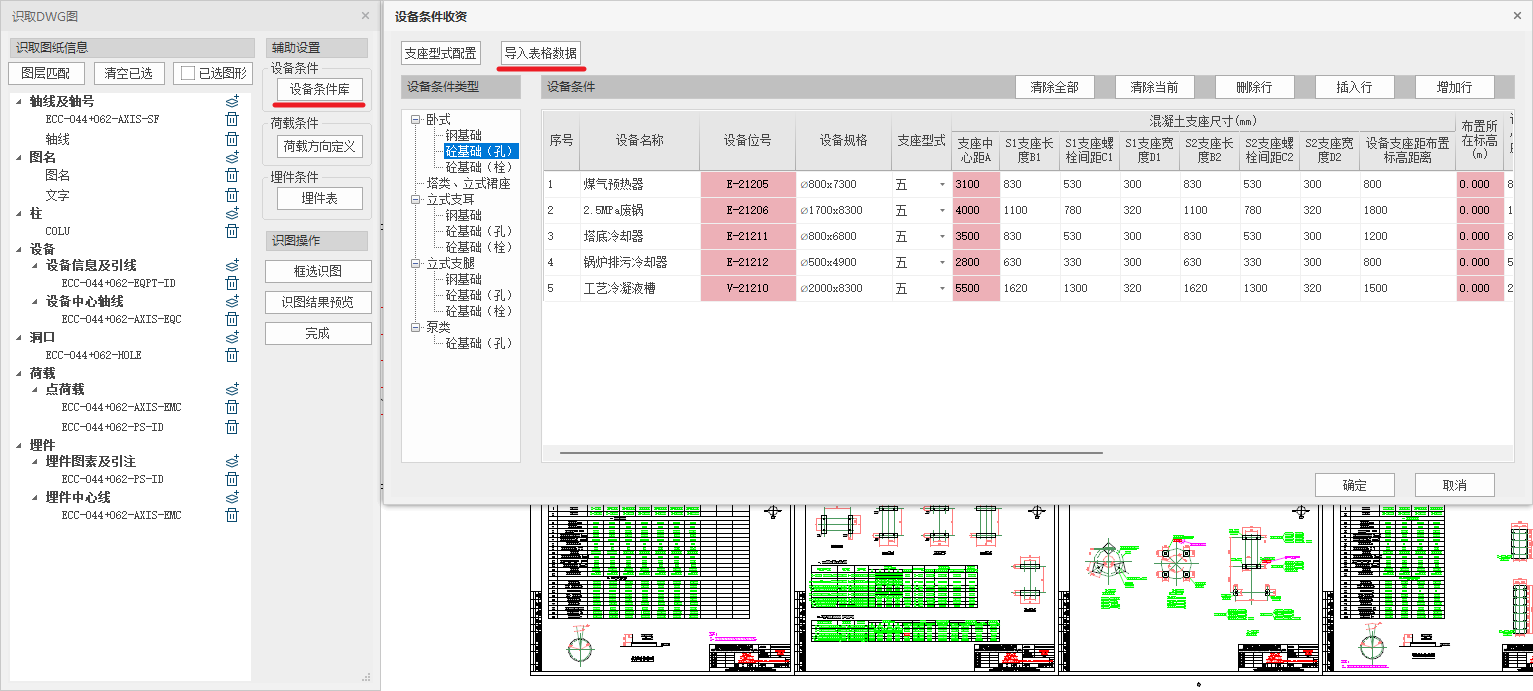

    设备条件库用于导入设备条件excel表格，表格内记录了设备的几何条件、支座条件、荷载条件等必要信息，结合图纸中设备的定位信息，组成设备的完整条件数据。

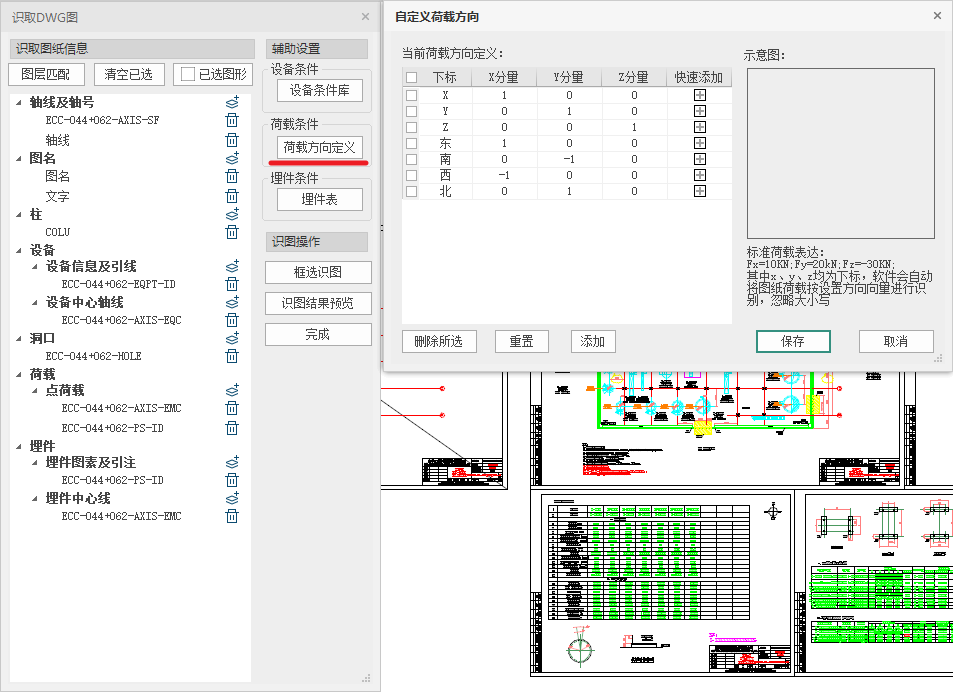

    荷载方向定义用于定义点荷载的坐标轴方向。程序采用荷载向量方式描述点荷载的方向，当条件信息坐标系和程序坐标系不统一时可用此功能进行调整。程序中内置了常用点荷载方向表达的荷载向量方向，可根据需要进行调整。
    例如，程序中节点荷载竖直方向为Z（0，0，1），有些荷载条件以Y作为竖直方向，此时可将列表中的Y向荷载向量由（0，1，0）修改为（0，0，1），同时将Z向改为（0，1，0），以匹配程序和条件信息的点荷载坐标系。

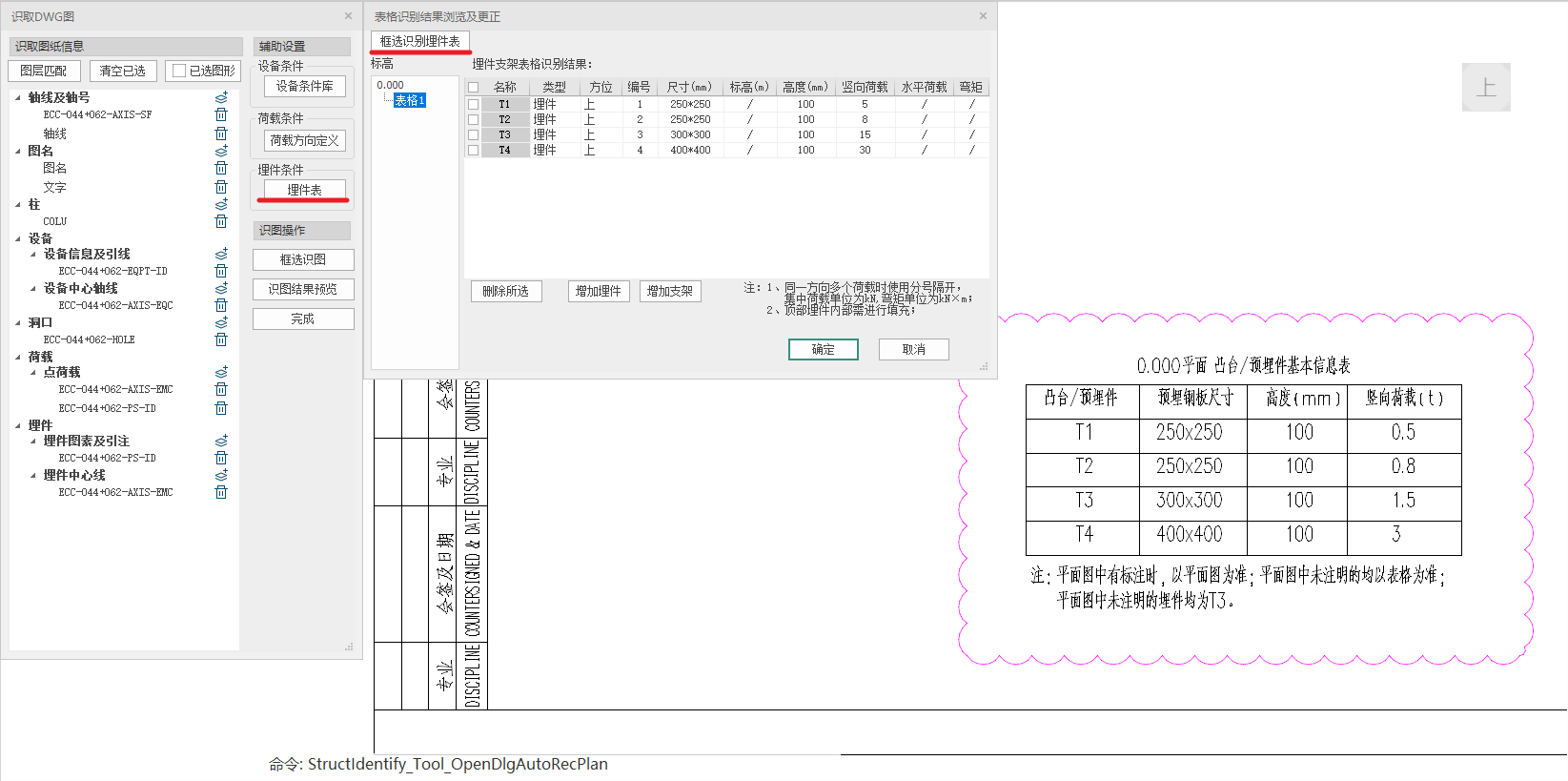

    埋件表用于提取图纸中用表格方式标注的埋件或支架的详细信息。框选图纸中的埋件或支架信息表（如有多个表，则需要框选多次），识别结果会在对话框中展示，支持人工修改。完成后点击“确定”即可。

  5. 框选识图范围
    完成图层提取并进行相关辅助设置后，就可以选择识图区域。

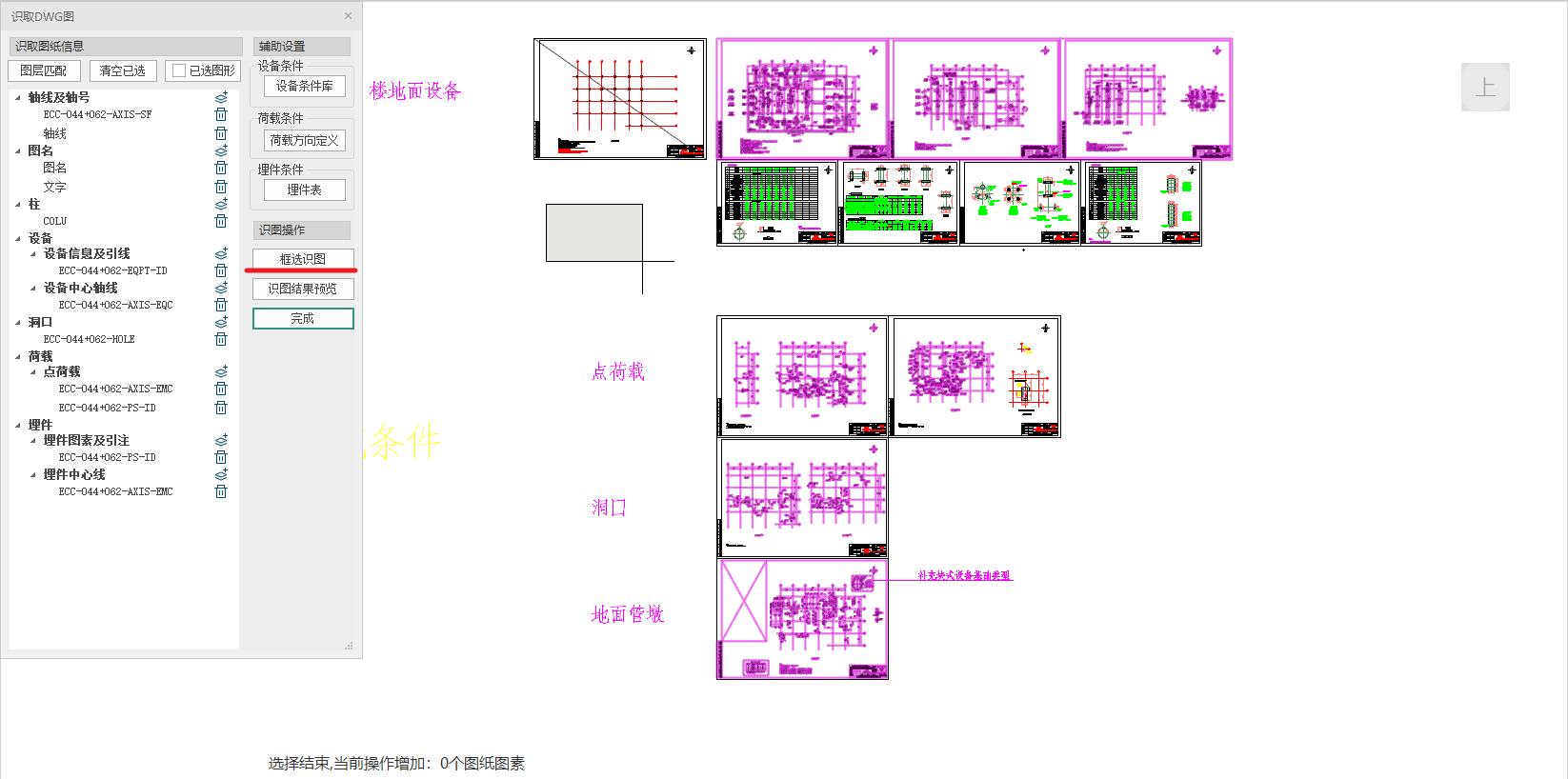

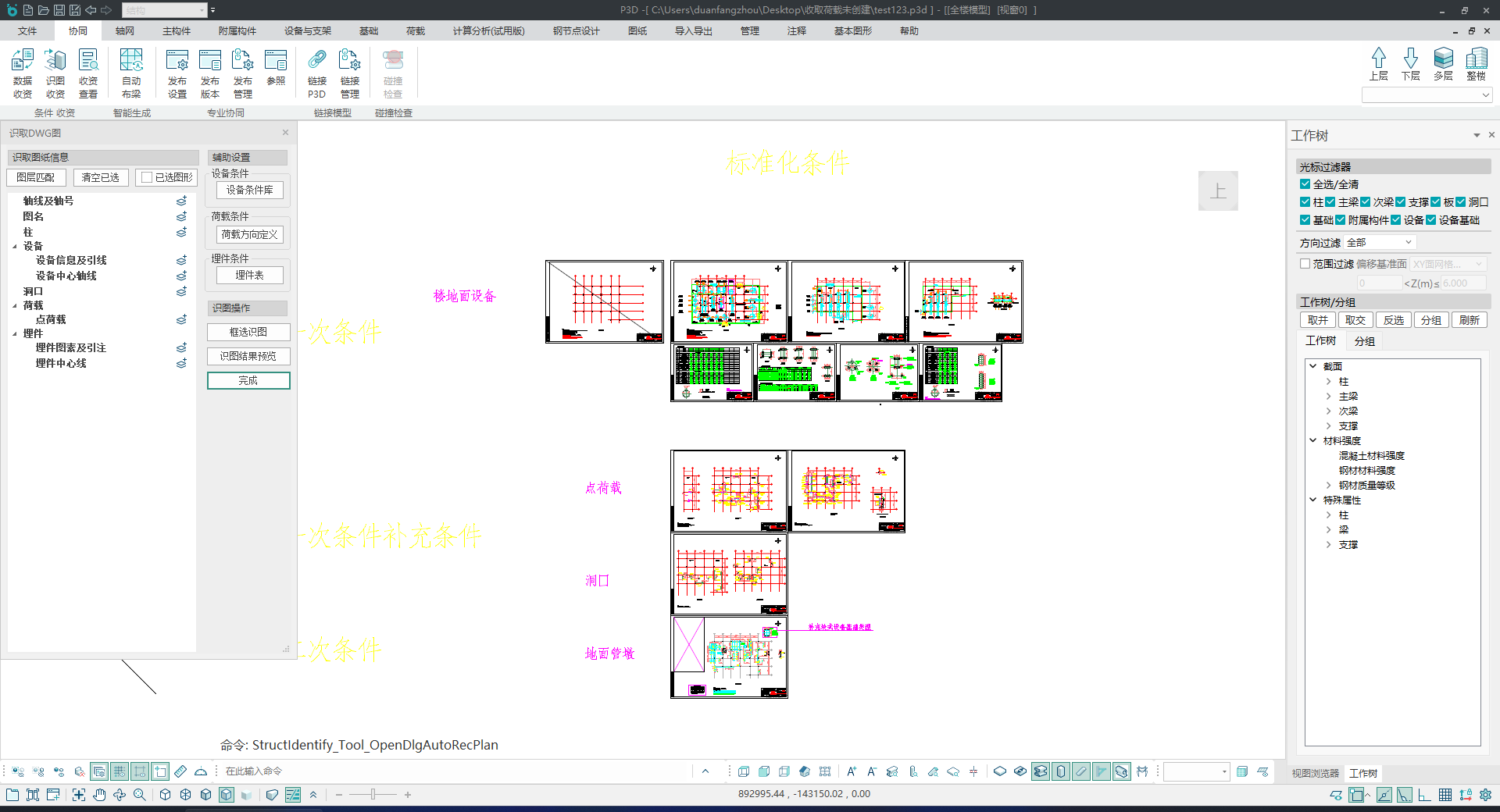

    程序支持一次性收取多张条件图，如图所示的图纸，同时包含多个平面和多种条件信息。执行“框选识图”后，到图面上框选需要进行识图的区域即可。被选中的区域用粉红色高亮标记。

  6. 识图结果预览调整

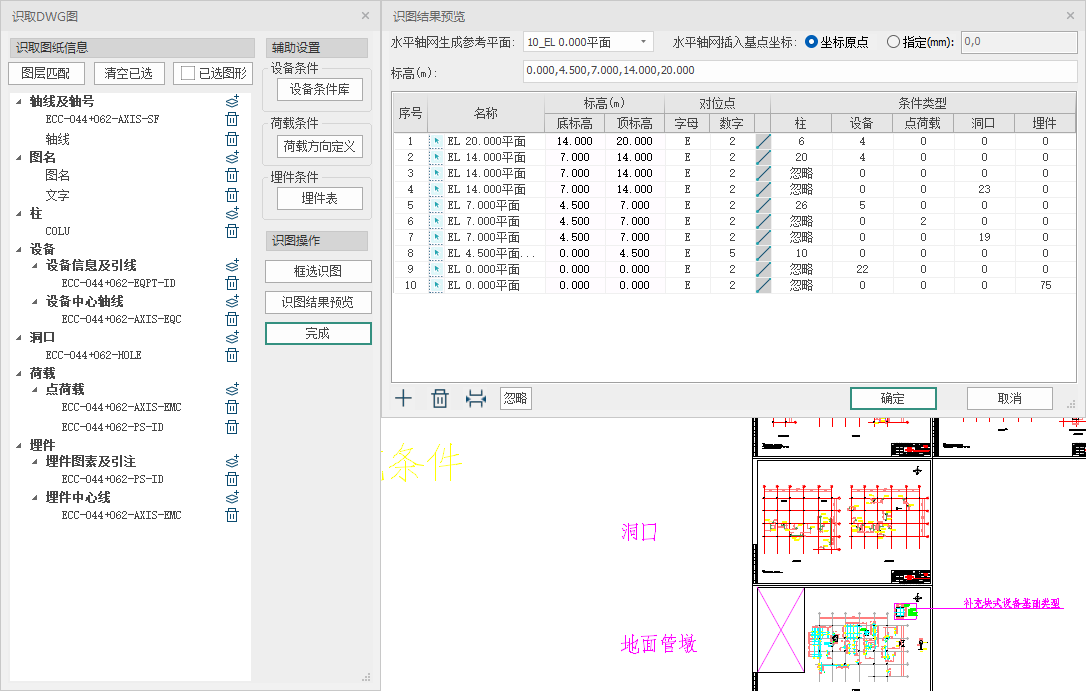

    完成框选识图区域后，单击鼠标右键确认选择结果。程序自动进行区域划分等处理，并弹出“识图结果预览”的对话框。
    在结果预览中，可查看识别到多少个平面，每个平面对应的标高范围、对位点、本次识取收到的条件类型和数量等信息。

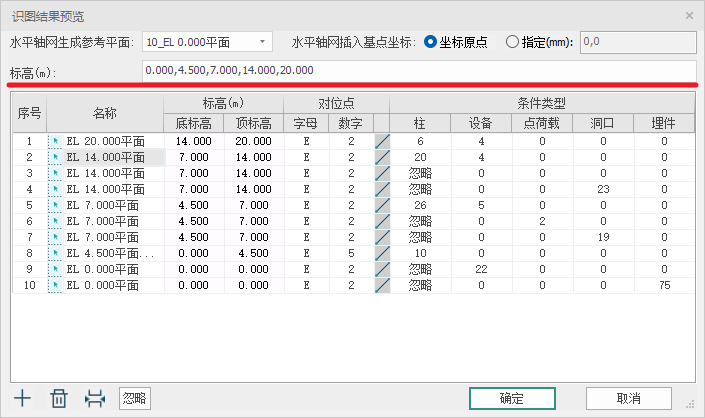

    在结果预览中，“标高”栏中显示通过“图名”信息提取到的各个标高数据。如有对标高数据的增删改，在文本框中进行条件即可。
    “水平轴网生成参考平面”中可设置平面轴网以哪个标高为基准。程序默认取范围最大的标高为基准。
    识取数据插入模型的基准点默认按平面坐标原点（0，0），也可人工设置。

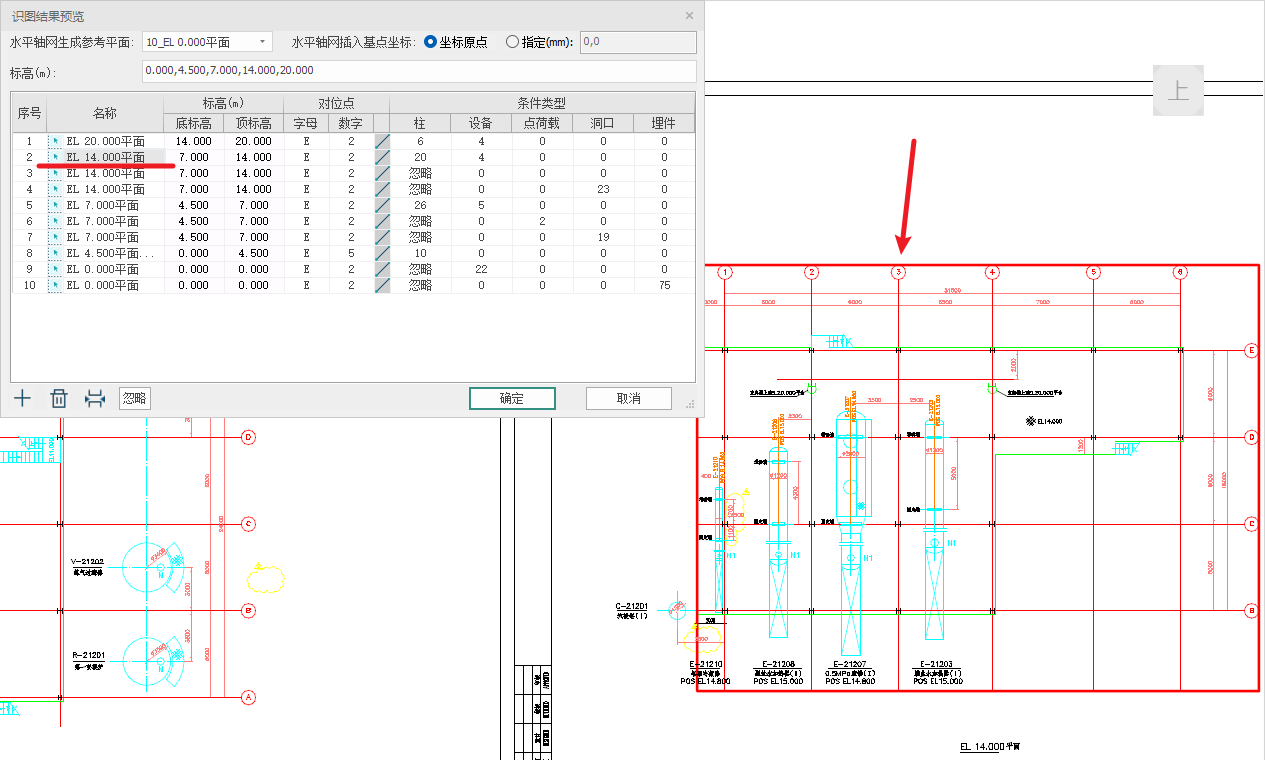

    根据图纸的平面范围，程序自动划分分区，并和平面图下的图名进行关联，形成一个个标高信息。点击每个标高平面名称，对应的图纸区域在图面上会用红框进行标识，以此可检查识别范围是否正确。
    结合识取到的标高数据，每个标高平面对应的高度取相邻两标高之间的高差。
    对位点为程序根据识取到的轴网和轴号信息自动分析得到，可以自动实现不同标高平面的对位，省去人工设置反复设置对位点的麻烦。

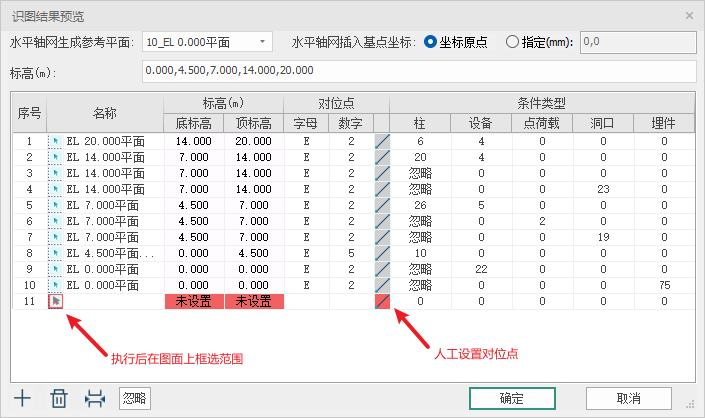

    考虑到图纸质量可能影响识别效果，程序也开放了人工干预的功能，以补充自动识别遗漏的内容。在预览表中可人工添加条目，然后人工到图面上框选平面范围以及手工设置对位点。

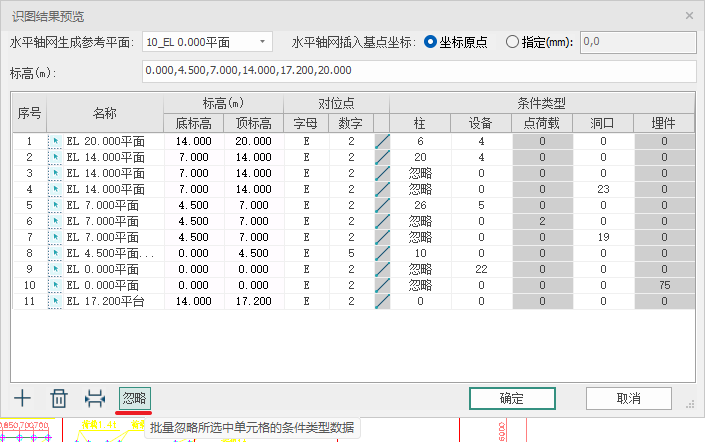

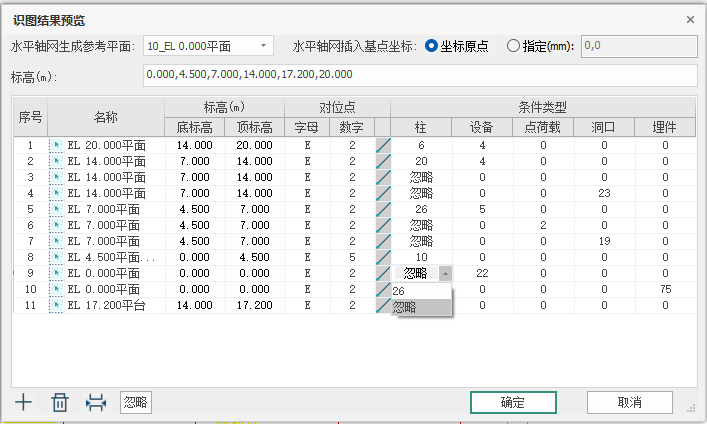

    对于已经识别到但是不想收取的条件信息，或者多个相同平面中的重复信息，程序提供单选或者批量设置“忽略”的功能进行人工调整。

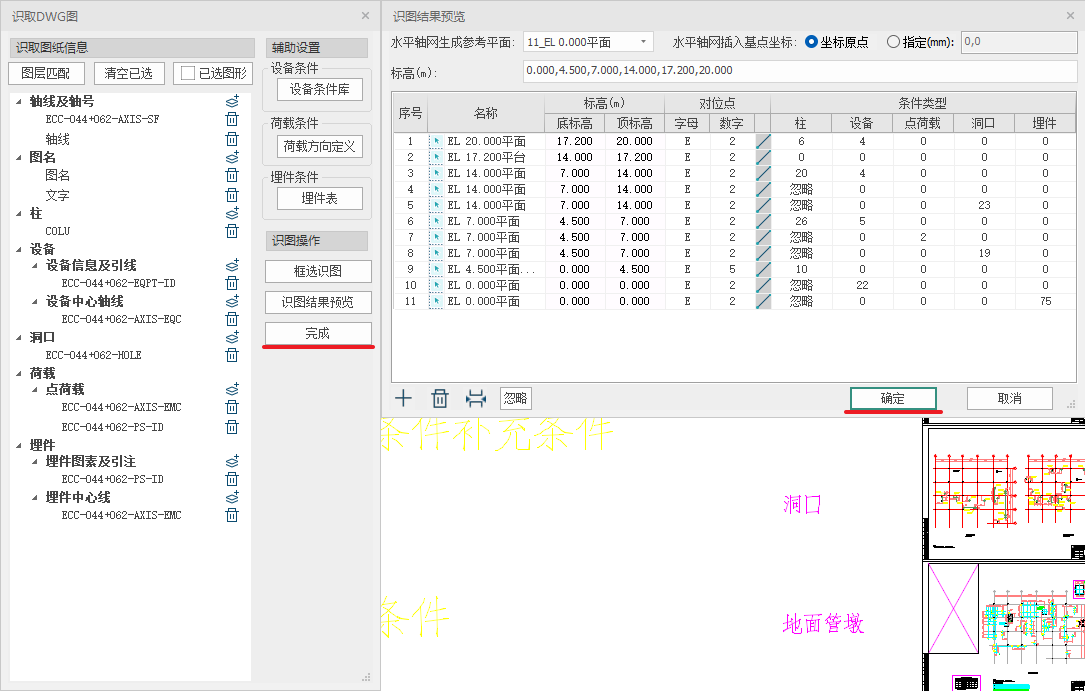

  7. 完成识别
    完成识别结果预览中各项调整后，单击“确定”保存结果，然后点击“完成”，程序开始处理收取的条件数据。

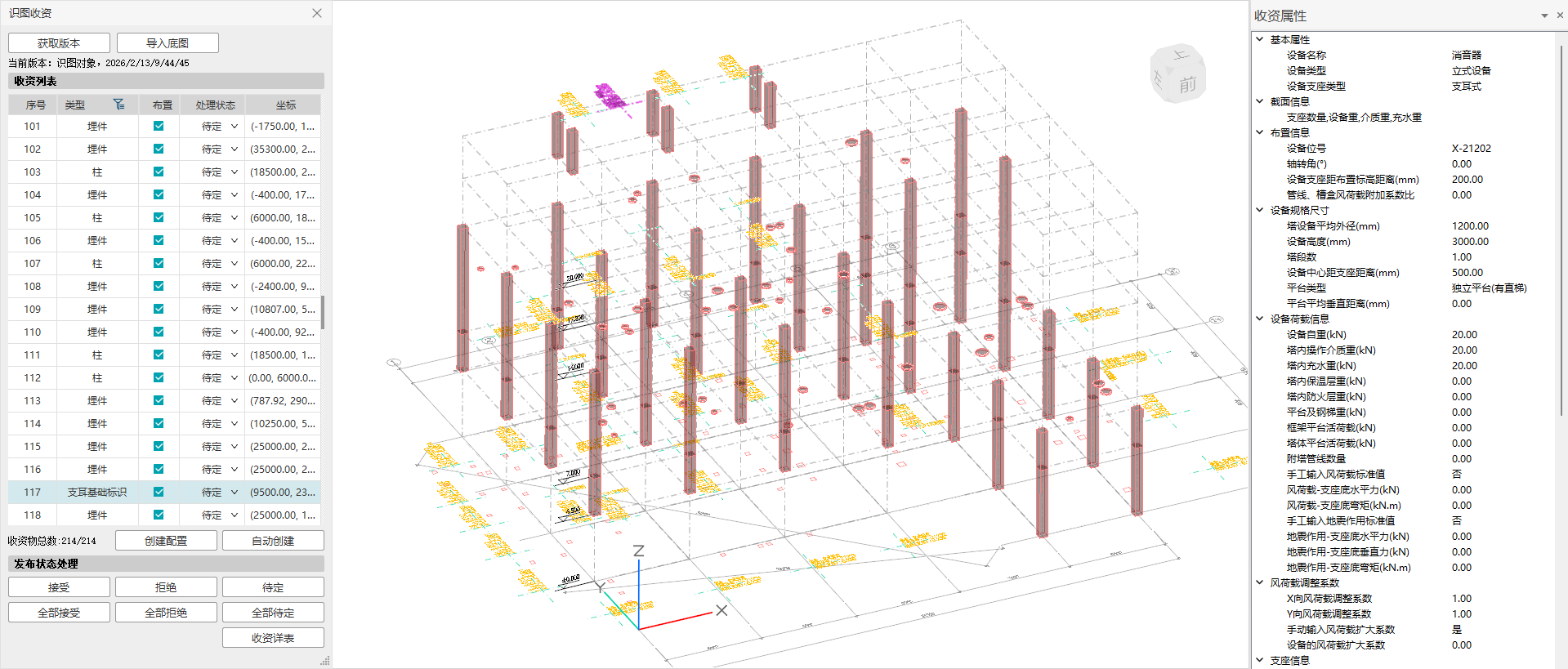

    完成数据处理后，自动结束识图命令并跳转回“识图收资”界面。收资列表中展示本次识图收取到的所有条件信息，图面上展示相应的虚拟对象。图面和列表可双向联动，选中对象后，在右侧收资属性栏中可查看该对象收取到的全部条件信息。

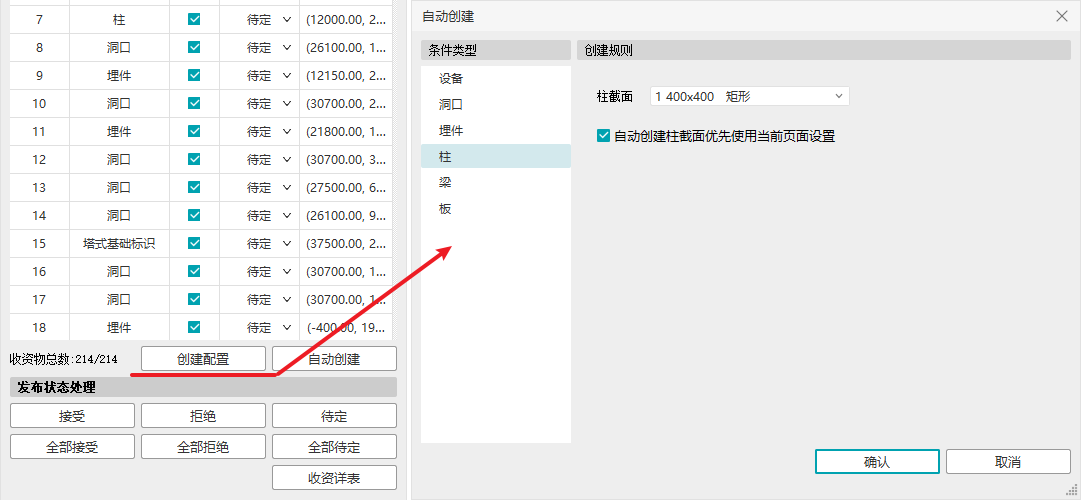

  8. 创建配置（可选）
    程序可按默认规则自动完成各类收资对象的创建。但是在具体创建或布置前，也支持进行个性化设置。例如可干预柱、梁、板的截面类型或尺寸等信息。

  9. 自动创建

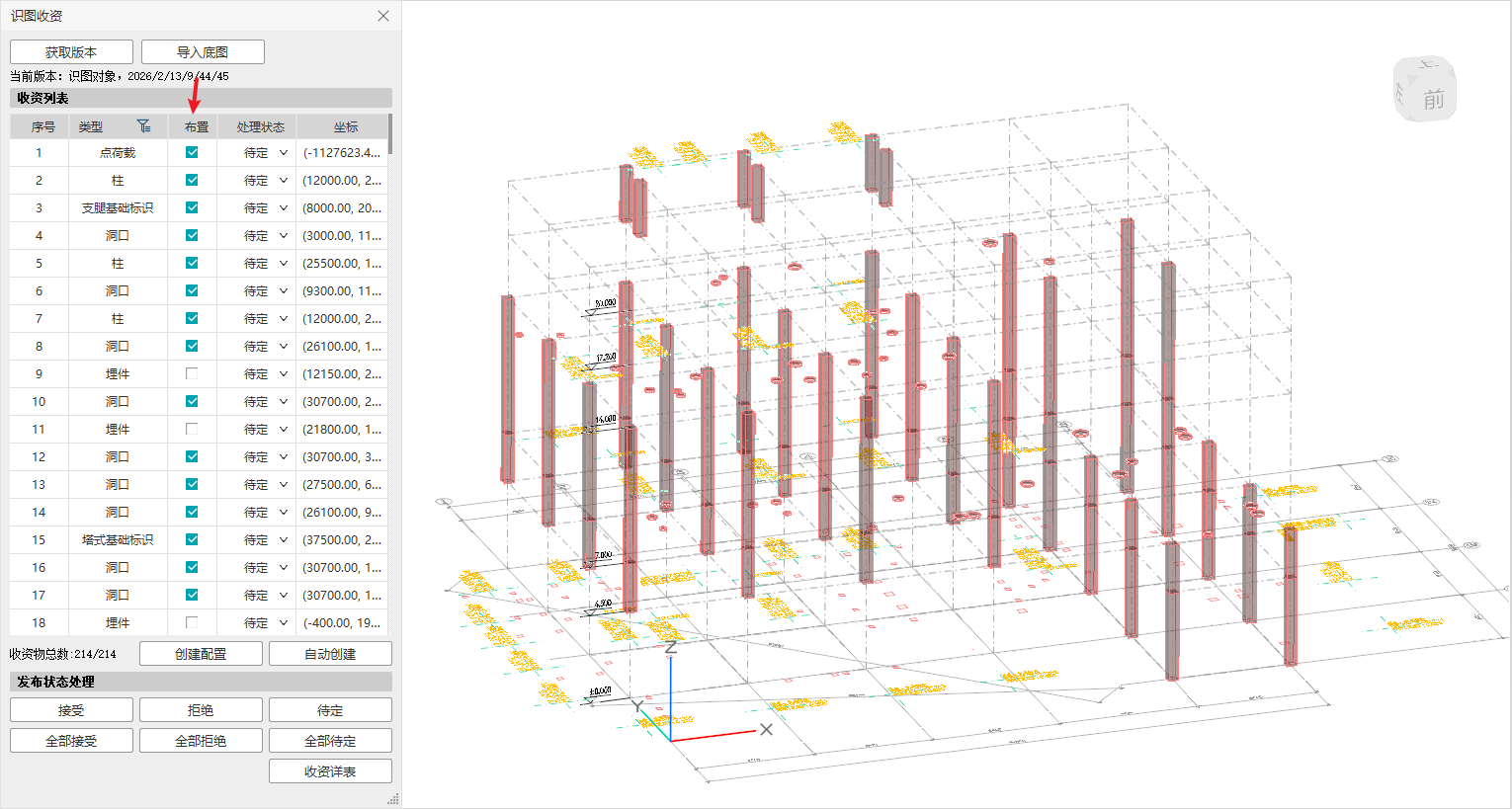

    在收资列表中“布置”一栏，勾选的对象均可进行创建或布置。设置完成后，点击“自动创建”即可开始对各类对象的创建和布置。

  10. 创建预览调整

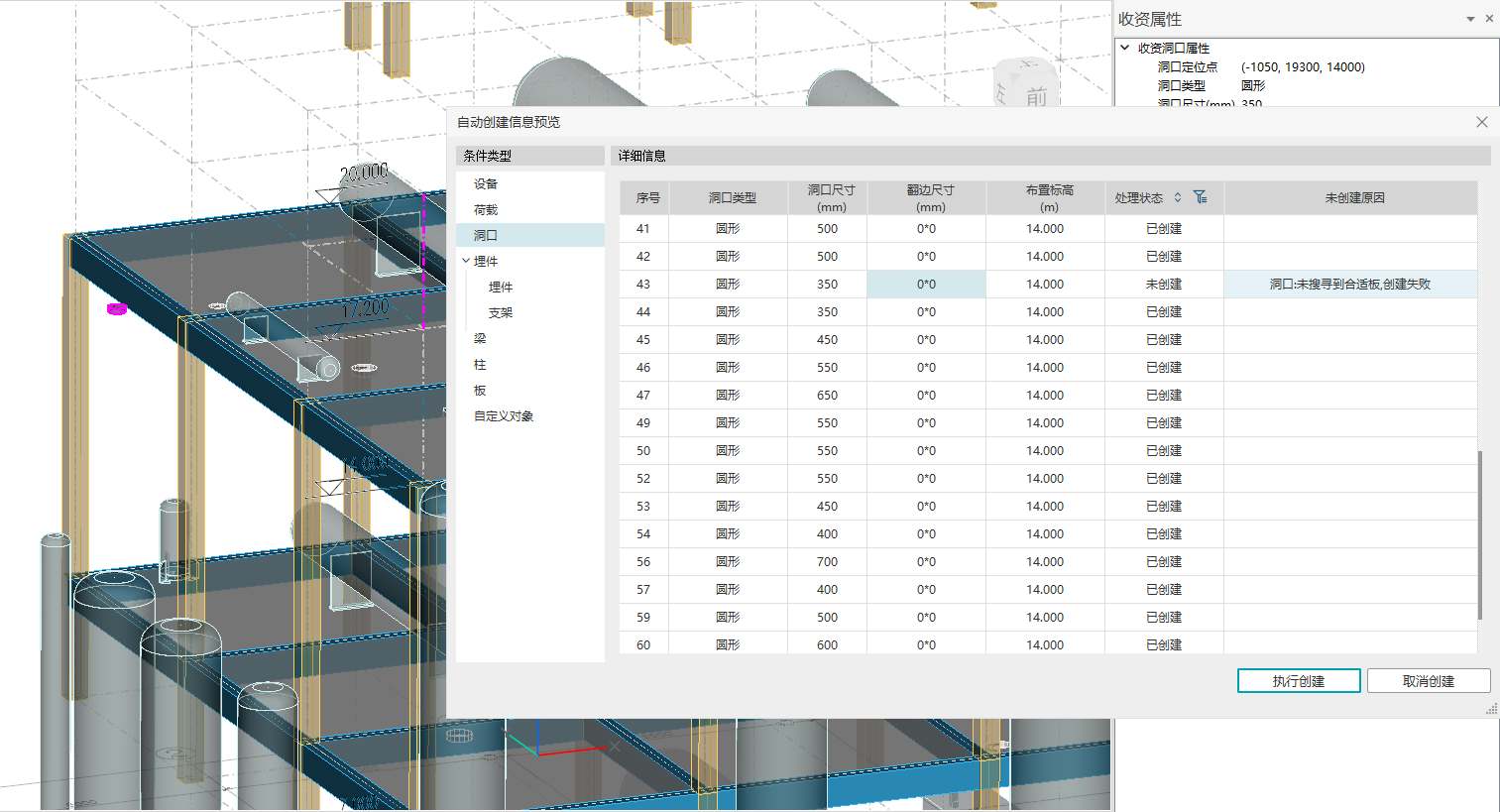

    自动创建后，会有“自动创建信息预览”，在此面板中可查看各类收资对象创建的信息数据，并可干预部分信息，例如洞口、梁柱等构件的截面尺寸、材料信息，荷载的工况类型等。
    同时对未能创建的对象，也会显示未创建的原因。

  11. 执行创建
    在创建预览中完成各项调整后，点击“执行创建”，即可完成识图收资创建对象的全部流程
