功能介绍

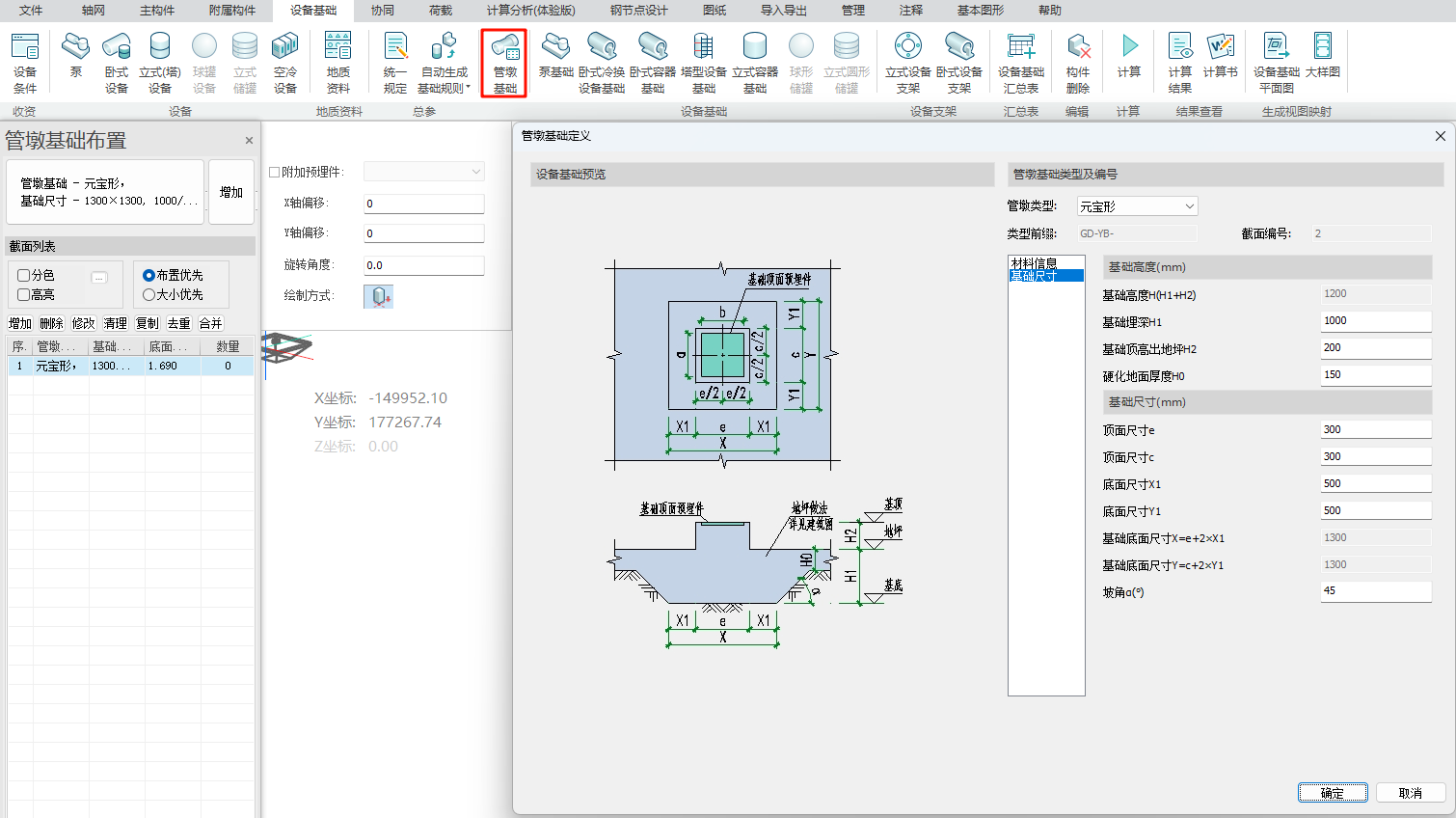

  • “管墩基础”定义菜单如图，基础类型可选“元宝形”、“梯形”、“短柱型”、三种类型，不同类型的菜单参数联动变化。目前，各类型管墩顶部均仅支持布置单个埋件。

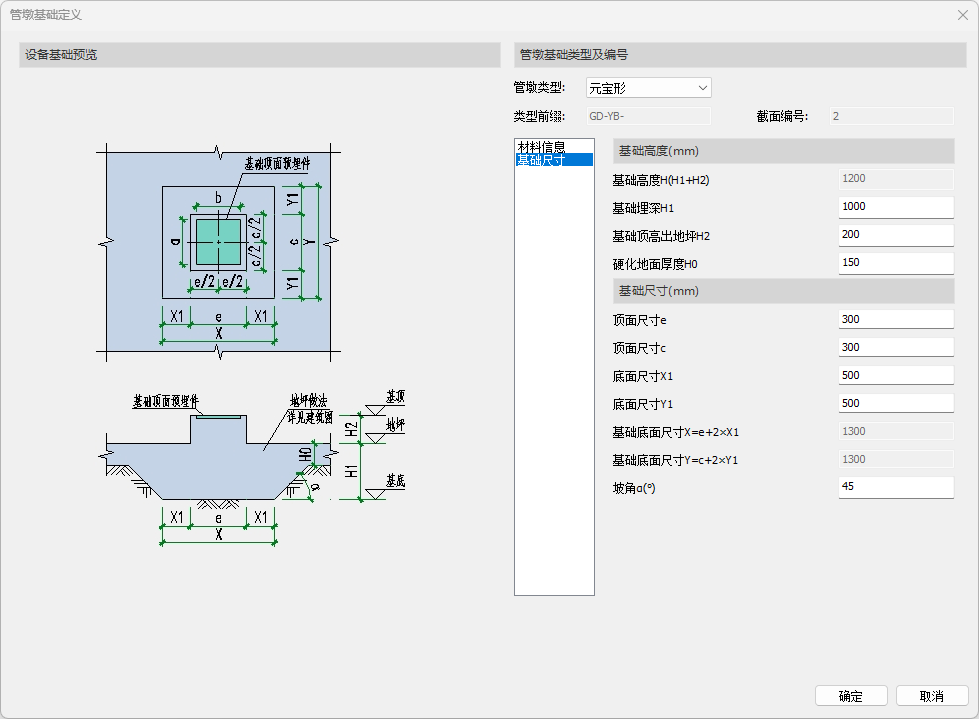

    — 元宝形管墩

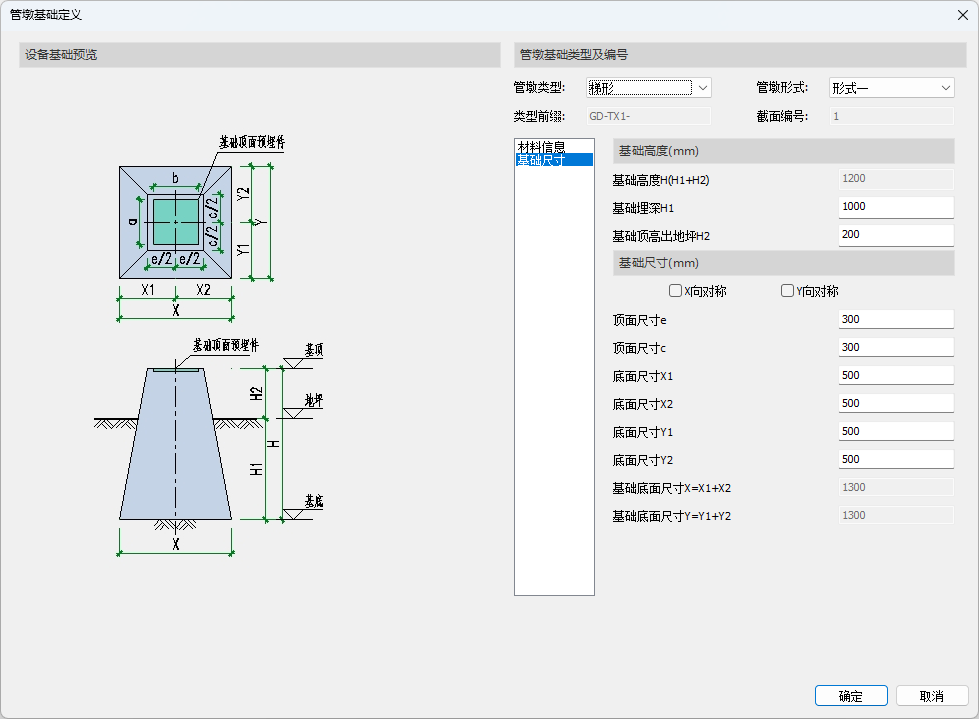

    — 梯形管墩

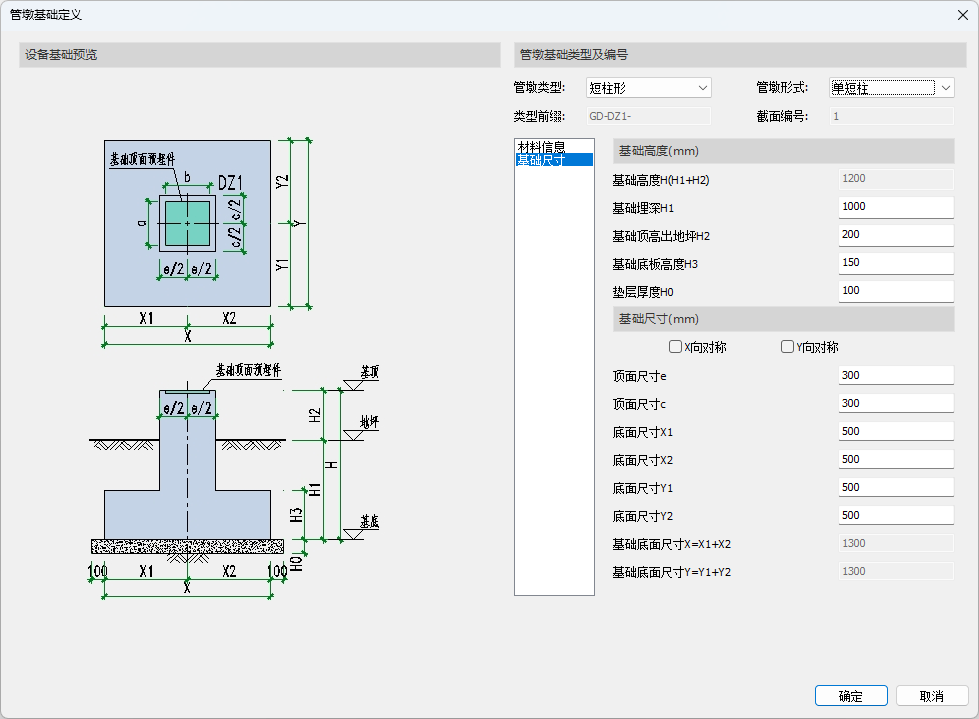

    — 短柱型管墩

    — 点击“确定”后，进入设备基础布置状态如下图，布置面板参数停靠模型空间左上角。

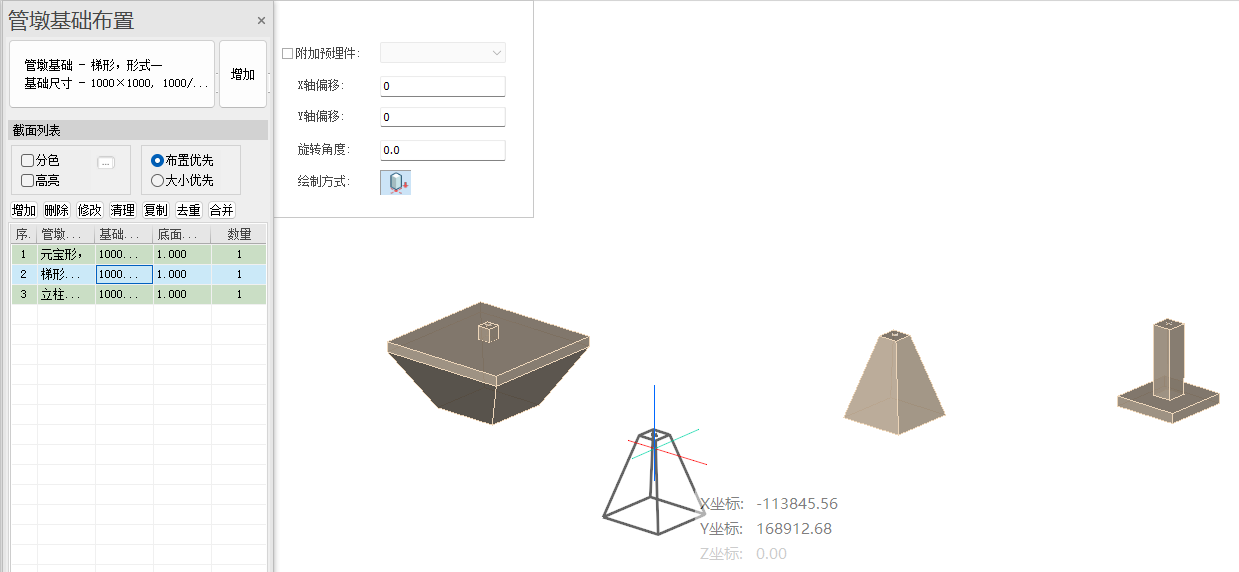

    — 模型布置后如图

  • 埋件收资生成埋件

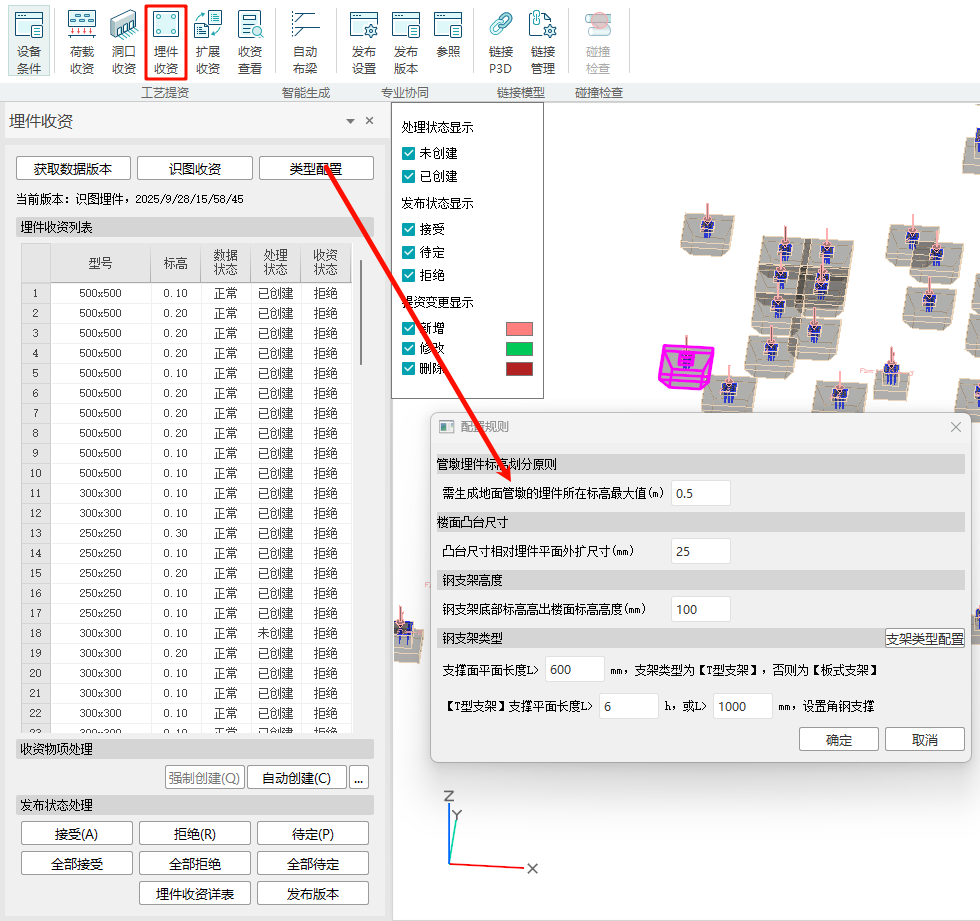

    —通过埋件收资功能，收取埋件信息后，可通过设置标高参数判断地面需生成管墩的埋件

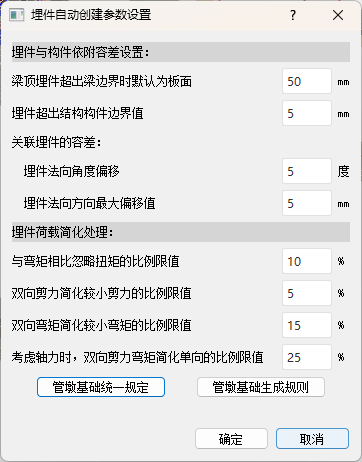

    —通过参数设置对话框可转到“管墩基础统一规定”，并可设置“管墩基础生成规则”

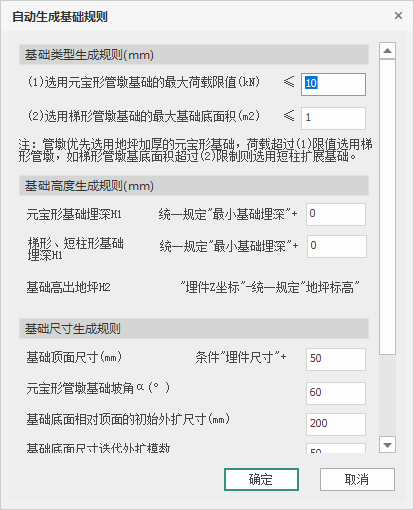

    —管墩生成规则

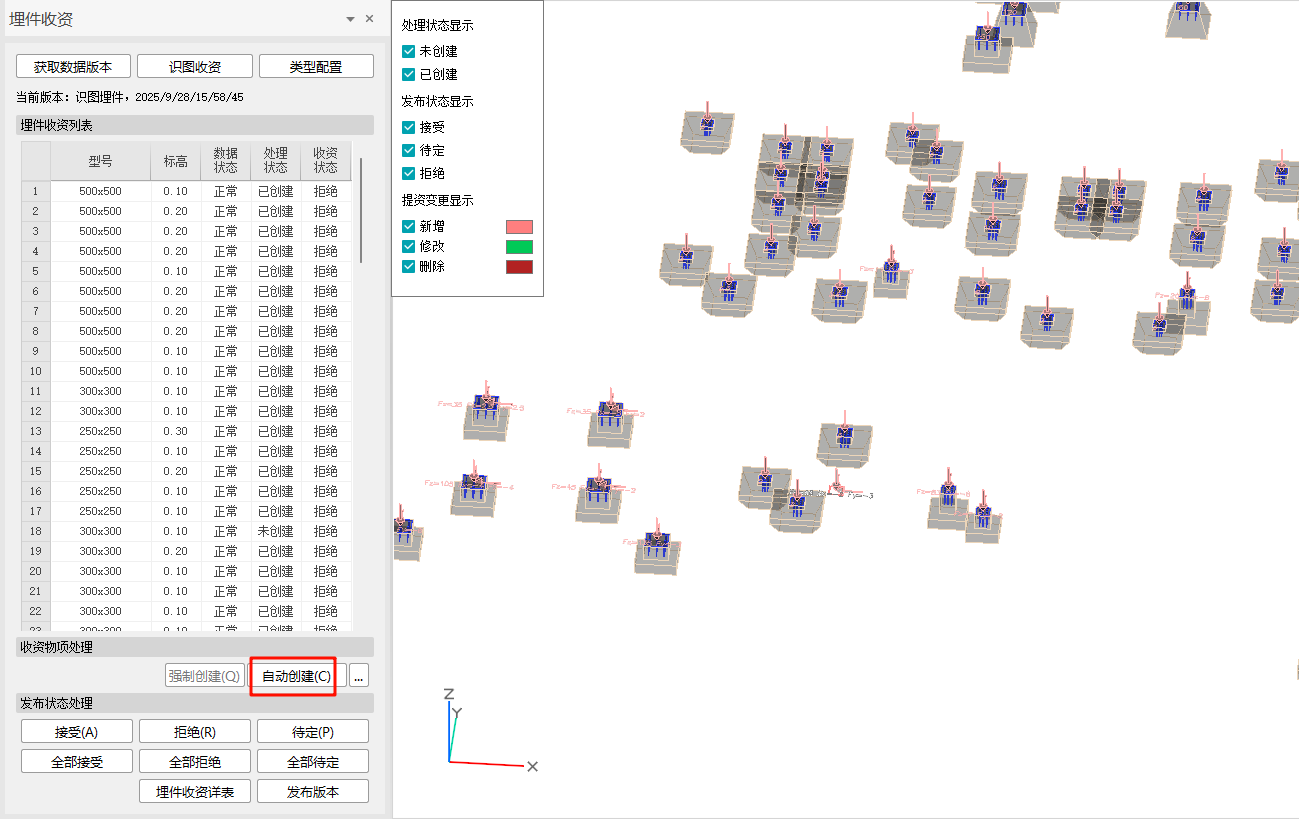

    —点击自动创建后，同时自动生成管墩基础和埋件
