功能介绍
用户可根据接收到的其他专业的设备数据条件，在模型中生成程序需要的设备条件信息，以便于后面根据设定的规则、原则直接自动生成设备基础。

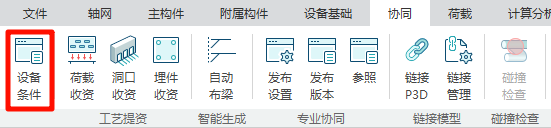

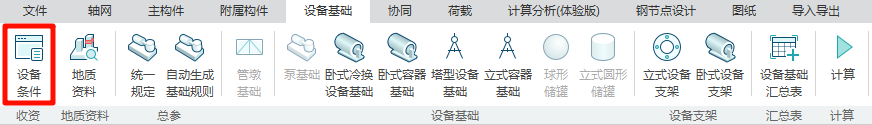

以下两个位置的功能入口是进入的相同的功能。
使用说明
目前收取设备条件的方式为识图+表格的形式收资，远期提供基于平台的数据收资模式。

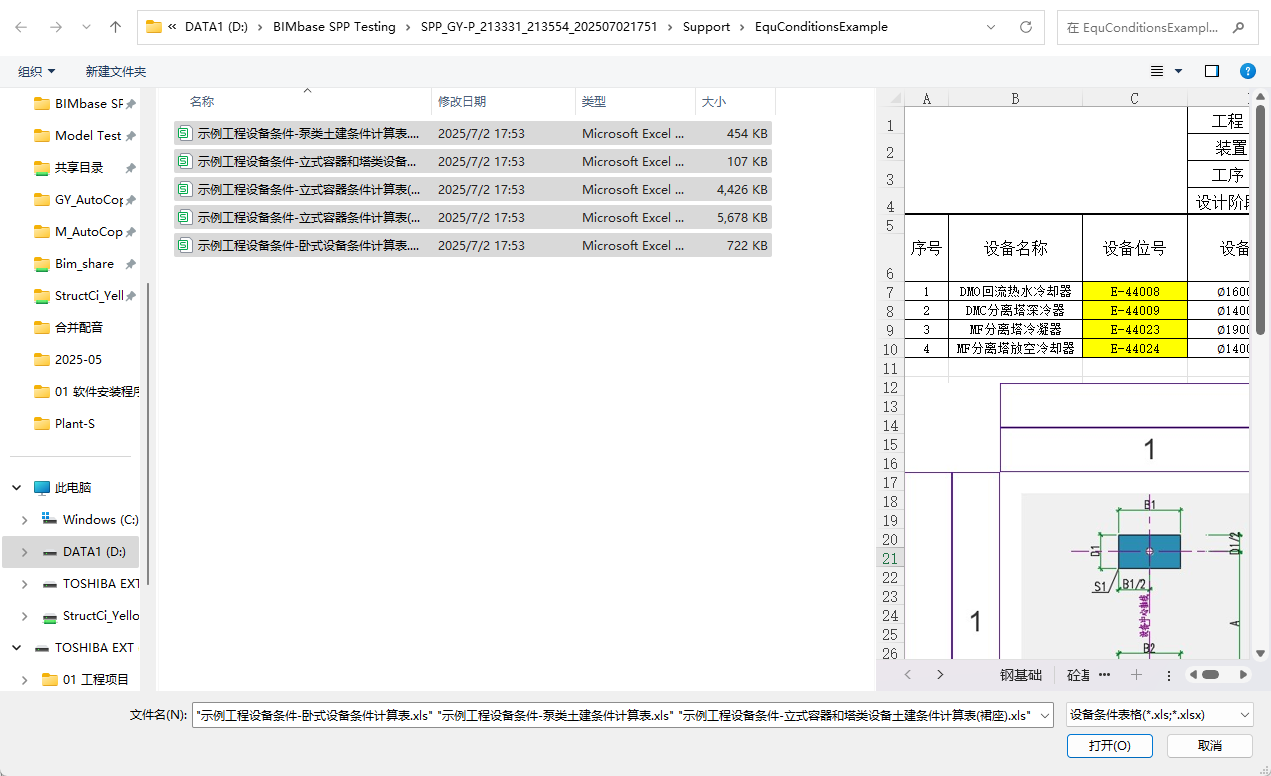

识图收资标准条件说明及表格和CAD示例，详见安装目录下\BIMBasePlant-Struct\Support\EquConditionsExample
操作步骤
1.设备条件收资入口

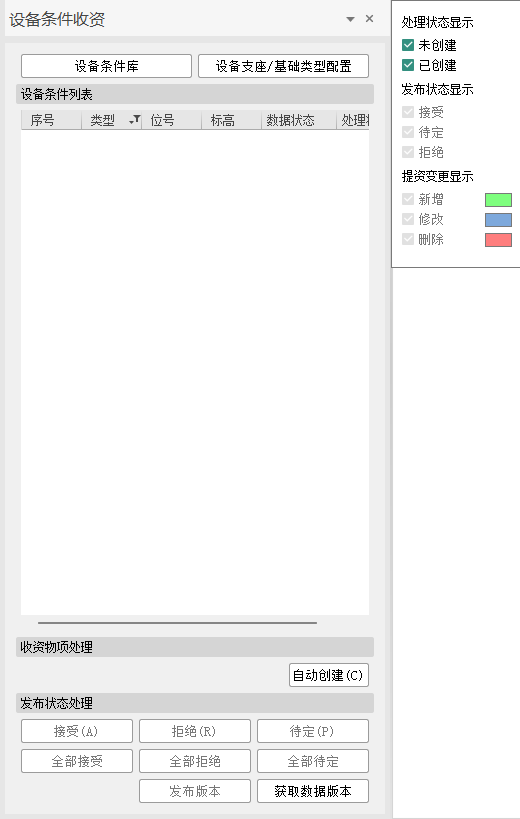

设备条件收资列表对话框
- 此对话框为收资条件入口，点击【设备条件库】按钮，可进入设备条件收资对话框。读取表格并识图后，设备条件将会在【设备条件列表】中显示各设备的条目信息。
- 【设备支座/基础类型配置】是对设备条件的类型分类。
- 收资条件成功读取后，可点击【自动创建】按钮，确认完成设备条件的收取。
- 设备条件的关键区分信息为<设备位号>，目前程序中设备条件中的设备位号不允许重复。如果表格或CAD图纸中出现重复，程序会以最后一条信息为准。
- 【获取数据版本】可读取历次识图收资成功的历史数据或工艺端发送过来的数据提资版本。

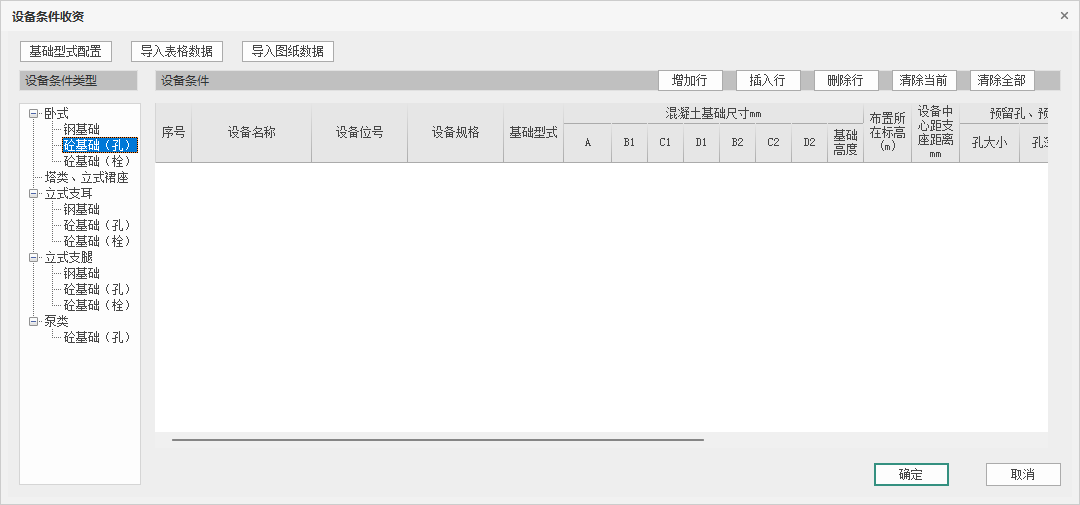

设备条件库收资对话框
- 用户在导入表格和图纸数据前，须预先设定好的【设备基础型式配置】，与工艺提资的型式相匹配。主要包括设备支座形式及预留给设备用的地脚螺栓的排布信息的区分。
- 对于收入列表中的条件信息，用户可以手动修改，以确保读取信息与表格和CAD图纸中信息的一致性和正确性。
- 用户可手动添加行，手动添加设备条件信息
- 对于读取到程序的无效信息，用户可手动删除。
1）基础型式配置

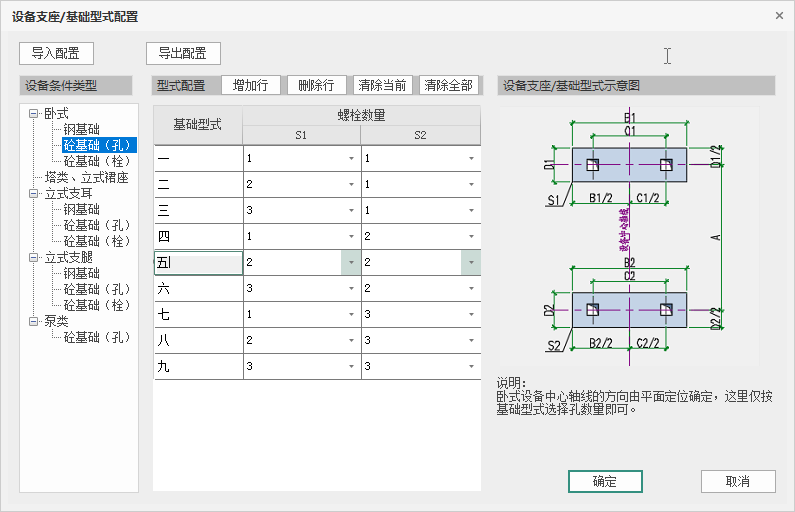

卧式设备基础类型配置对话框
- 以卧式设备为例，分类形式的区分点首先为是否为楼面钢基础、地脚螺栓是采用预留孔的形式还是预埋地脚螺栓的形式；其次为螺栓的数量及排布信息。

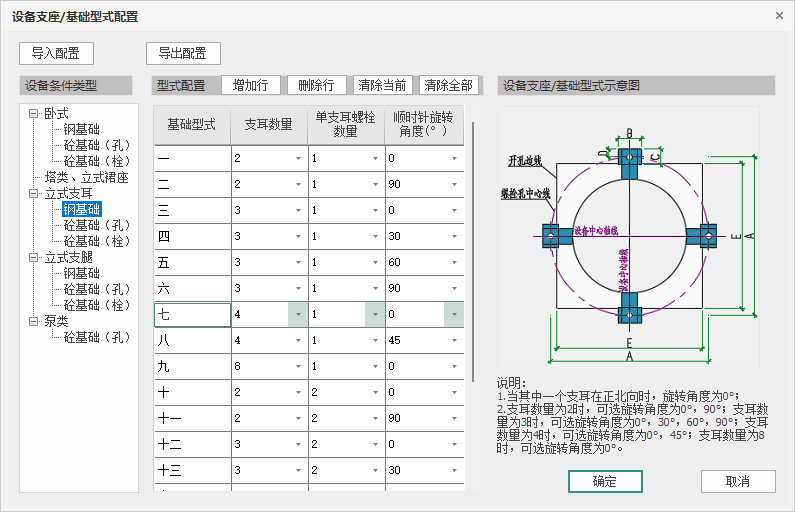

立式支耳设备基础类型配置对话框
- 立式支耳等其他类型设备基础型式的区分原则与卧式基本相同。
2）设备条件表格和图纸数据读取
导入表格数据，选择路径并导入工艺条件表格。
注：表格的格式须严格按照示例表格形式。

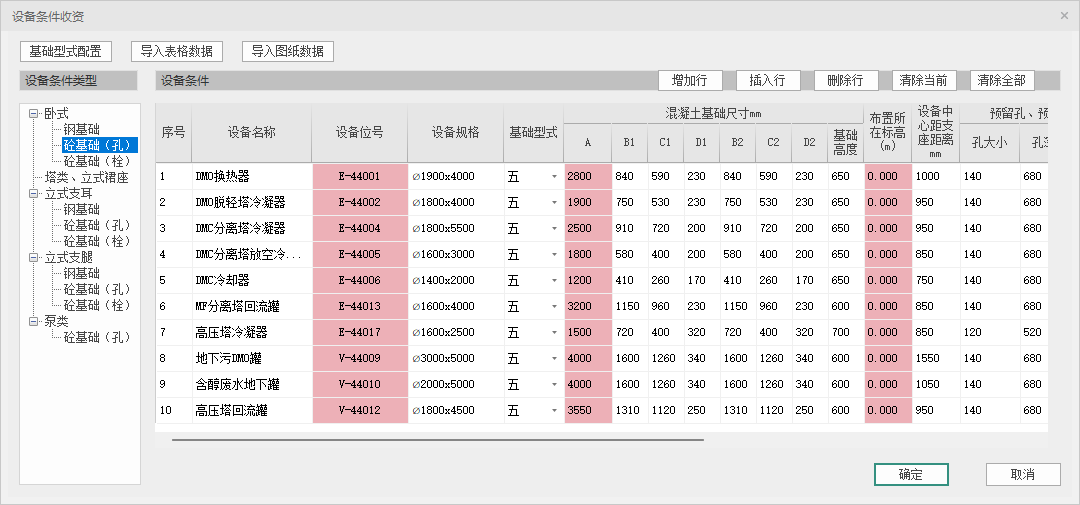

导入Excel表格数据后的对话框
注：此时的数据还缺少设备条件的平面定位，需要再导入读取CAD图纸数据

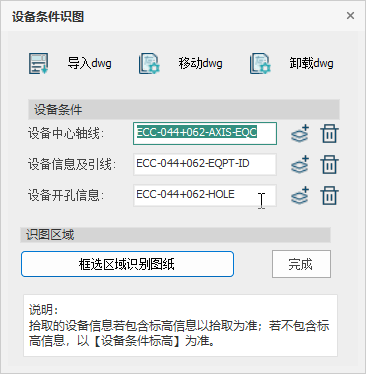

设备条件识图对话框
- 可导入dwg文件，并可移动或卸载dwg文件
- 对话框中的“设备中心轴线”等关键信息图层，用户须相应选定。
- 各类设备条件的标准样式详见示例图
点击【框选区域识别图纸】按钮，弹出标高选择对话框，如下图所示
标高选择对话框
注：此标高为条件图中的信息，插入到模型标高的选择。
2.设备支座/基础类型配置

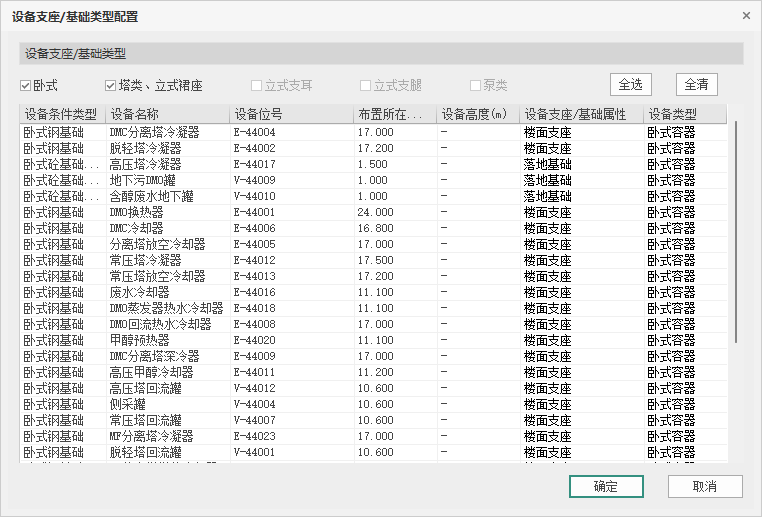

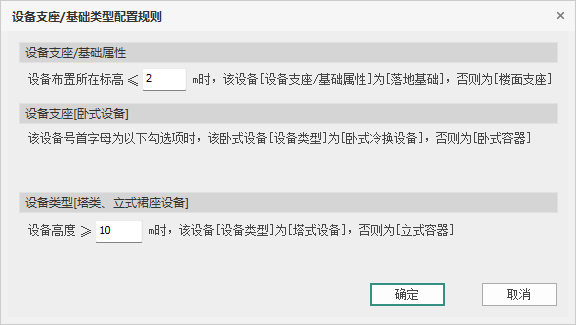

设备支座/基础类型配置对话框
- 此对话框的主要功能：1、划分设备条件是需要做<落地基础>还是<楼面支座>。2、区分<塔式设备>还是<立式容器>。
3.自动创建
点击【自动创建】按钮后，程序会自动弹出下面的对话框。对话框为根据导入的设备条件情况，对设备基础分类后的预览表。此预览表包含了设备条件的主要分类信息和标高信息。
设备基础类型分类后的预览表
