对话框整体介绍

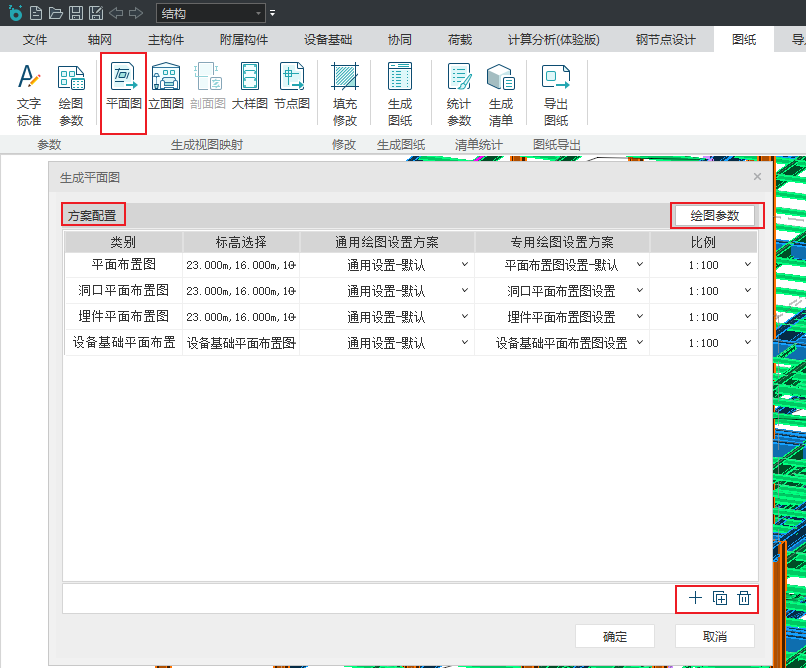

点击生成视图映射中的【平面图】按钮，便可弹出【生成平面图】对话框，如下图所示。
在方案配置中，可通过【类别】、【标高选择】、【通用绘图设置方案】、【专用绘图设置方案】、【比例】来制定每一类平面图的出图内容。并且可通过添加、复制、修改功能去配置和管理平面图出图方案。【通用绘图设置方案】和【专用绘图设置方案】的设置和修改，支持通过右上角的绘图参数按钮调出【绘图参数】对话框。
下面将详细介绍【类别】、【标高选择】、【通用绘图设置方案】、【专用绘图设置方案】、【比例】功能。
【类别】功能介绍

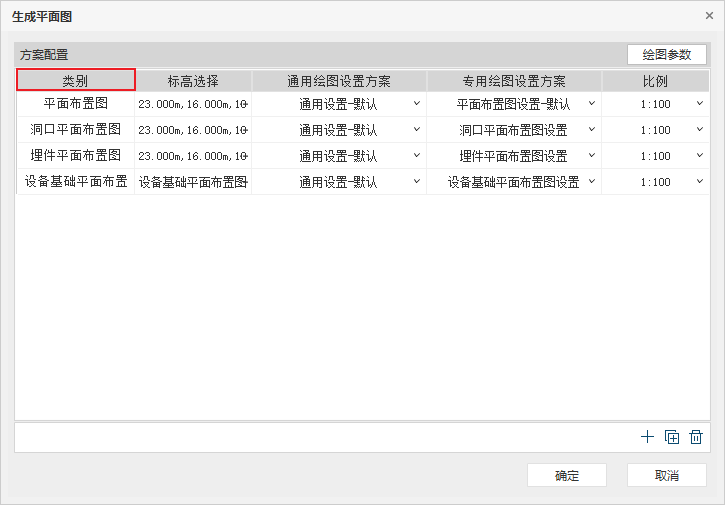

【类别】即为用户想出的平面图类型，用户可命名平面图类别名，如命名为：平面布置图、洞口平面布置图、埋件平面布置图、设备基础平面布置图等。
【类别名】在生成平面图时：

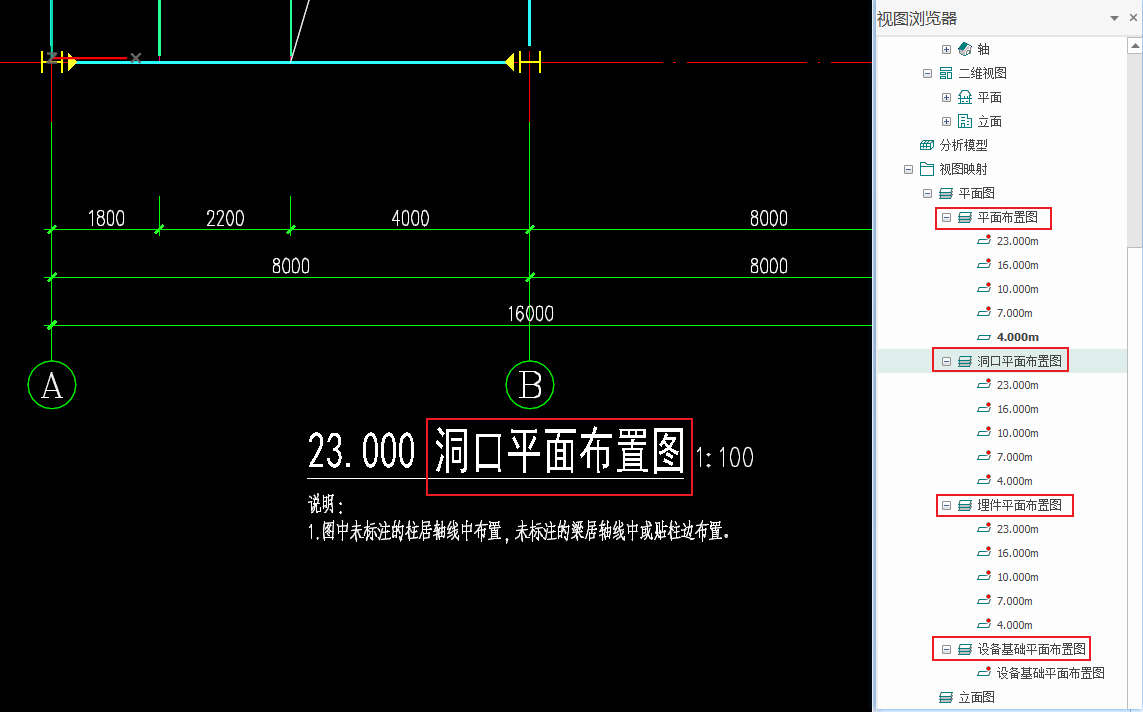

- 一是可以作为图纸下方的“图名后缀”，如下图中的“洞口平面布置图”。【类别名】+【标高选择】在生成平面图时，共同组成图纸下方的“完整图名”，如下图中的“23.000洞口平面布置图”。
- 二是可以作为视图浏览器中的平面图节点名，【标高选择】中的选项作为其子节点。
【标高选择】功能介绍

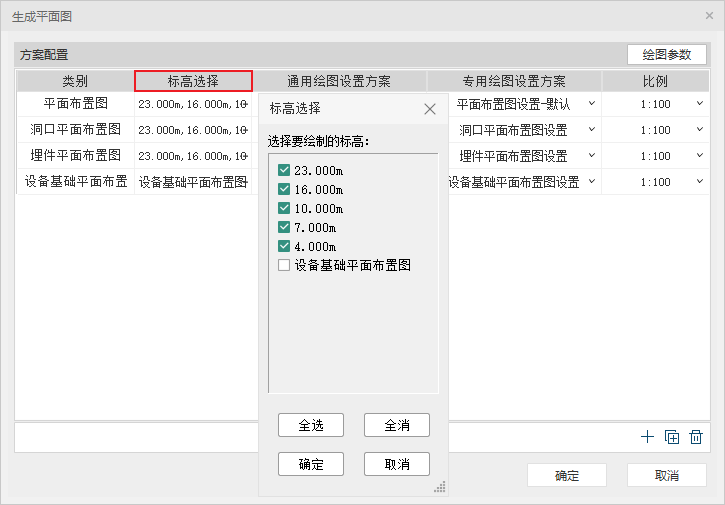

【标高选择】为点选项，选项的内容为整楼的标高以及落地的设备基础层，这些选项软件根据模型数据自动生成。用户可根据出图的内容选择相应的楼层。
【标高选择】中的标高选项在生成平面图时，与上述【类别名】共同组成图纸下方的“完整图名”，同时作为视图浏览器中平面图节点名下的子节点。
【通用绘图设置方案】功能介绍

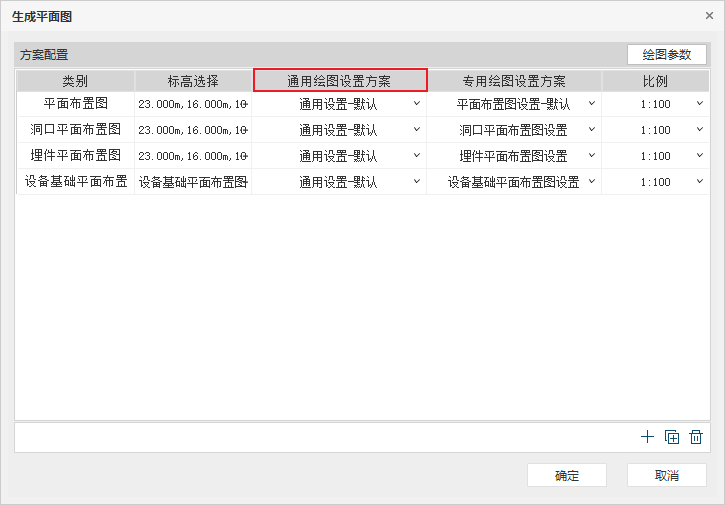

【通用绘图设置方案】为下拉选项，下拉选项的内容为10.1.2通用设置的绘图方案。支持通过右上角的绘图参数按钮调出【绘图参数】对话框，在此可编辑用于标注内容的通用绘图方案。
【专用绘图设置方案】功能介绍

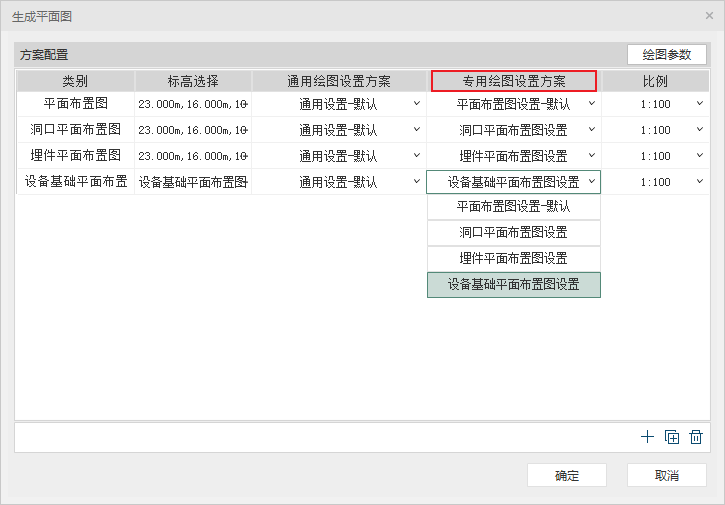

【专用绘图设置方案】为下拉选项，下拉选项的内容为10.1.2中平面图设置的绘图方案。支持通过右上角的绘图参数按钮调出【绘图参数】对话框，在此可编辑用于标注内容的绘图方案。
【比例】功能介绍

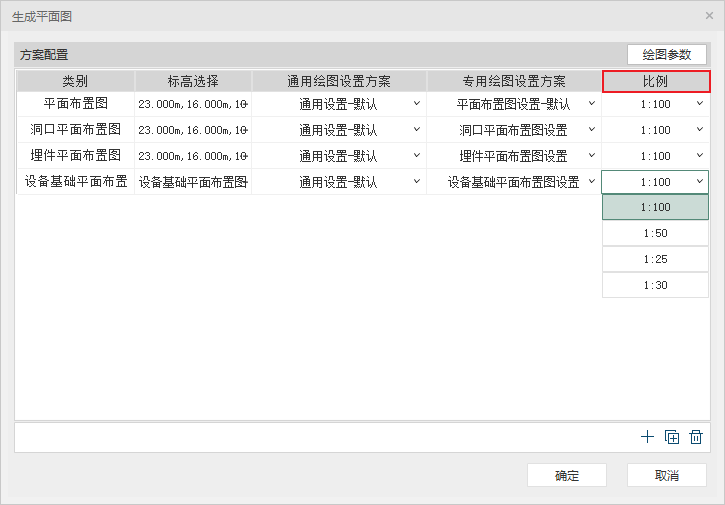

【比例】为下拉选项，选项设有“1:100”、“1:50”、“1:25”、“1:30”这些常用的比例。

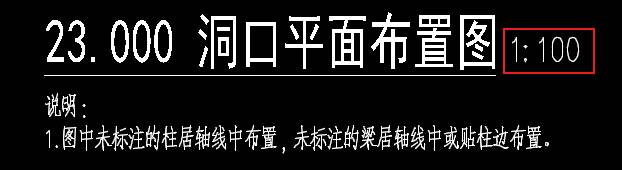

平面图生成后，比例会在平面图的图名右侧注明图纸比例。
