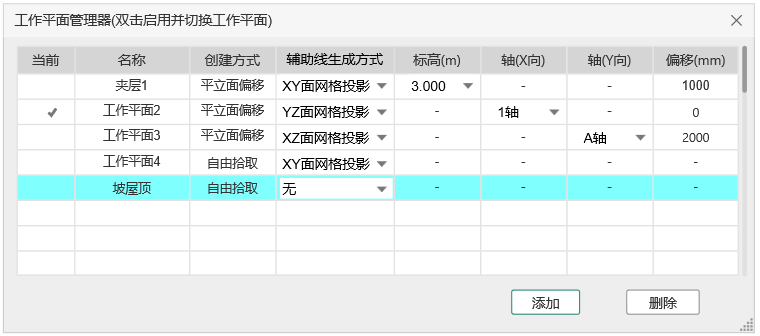

通过工作平面管理器工具,可以查看所有创建的工作平面数据(激活状态、名称、工作平面原点和XY轴向量等信息),同时支持开启、关闭工作平面和新建工作平面等操作。

参数
开启【工作平面管理器】时,当前工作面默认亮显。

【当前】双击表格各行可切换工作平面,同时【当前】列打勾;同时只能起用一个工作平面。
【名称】创建的工作平面默认按照“工作平面1,工作平面2,。。。”生成工作平面名称。【名称】列可双击修改。
【创建方式】创建方式按照创建时的方式列出【平立面偏移】or【自由拾取】,不可修改。创建方式影响表格后面几列的呈现及交互逻辑。
【偏移】该列可双击修改,实时联动。

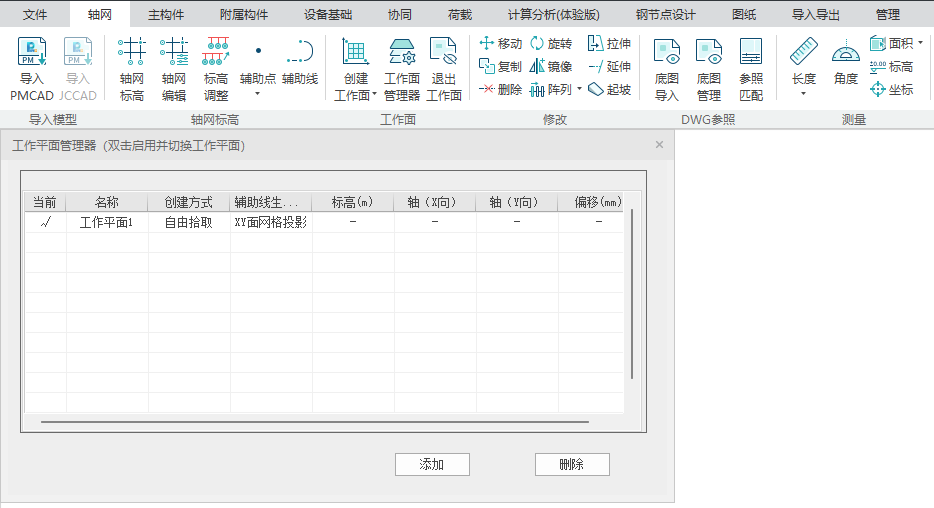

【添加】按照当前列表亮显的工作面创建方式添加(表格中各行单击亮显,双击切换至当前工作面),如下图。

【删除】删除当前列表中亮显的工作面。
