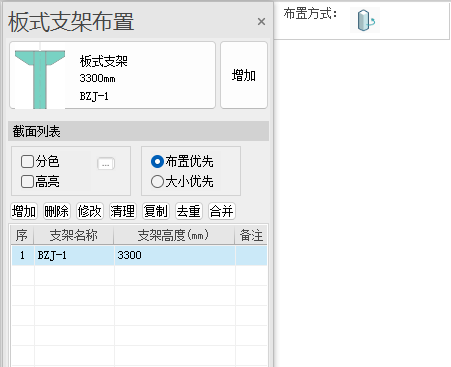

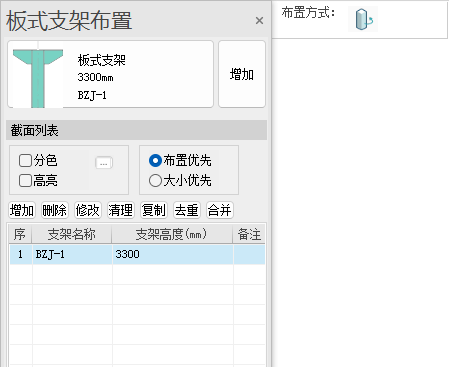

点击菜单中【板式支架】图标后，在屏幕左侧弹出板式支架的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。

截面参数

【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

点击【增加】按钮，弹出板式支架的【截面定义】对话框，如图所示，可定义板式支架的类型、尺寸参数、组成构件的截面及定位、构件名称等相关参数。


定义面板部分名词解释：
(1)【挑出长度】：默认从中心位置起算。

截面列表

参见截面列表

布置参数mini框


【布置方式】
【单点旋转布置】：
（1）点击确定板式支架一端端点，或按Tab键进行定位坐标输入。鼠标可选择网格线的任一点（包括网格的交点）。。鼠标定位点对应板式支架竖向构件柱底截面形心。
（2）单击确定板式支架旋转角度，或Tab键进行板式支架旋转角度输入。
