点击菜单中【预埋件】图标后，在屏幕左侧弹出预埋件的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

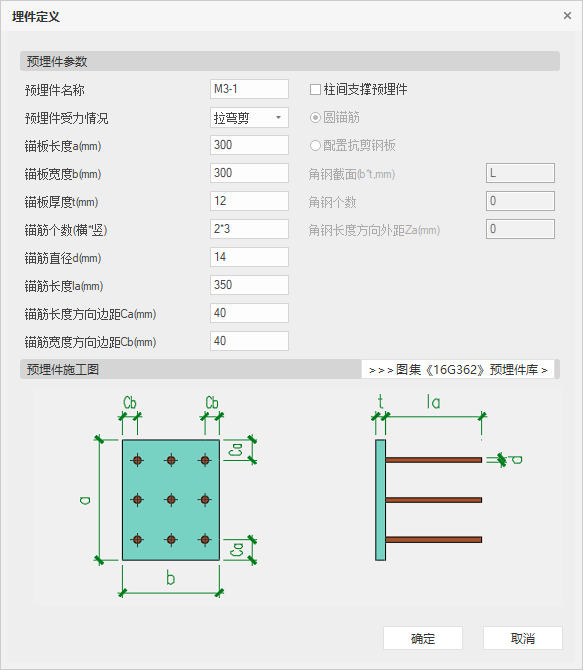

点击【增加】按钮，弹出预埋件的【截面定义】对话框，如图所示，可定义预埋件的类型、锚板尺寸参数、锚筋的截面及定位参数、其他配件的截面及定位参数、构件名称等相关参数。
【预埋件受力情况】：目前程序根据图集《16G362》,提供轴心受拉、受剪、拉弯剪、压弯剪、构造、吊筋等多种受力类型的下拉选择，分别对应不同的参数界面，可设定对应的锚板尺寸、锚筋个数及定位等相关参数。
【附加】当预埋件按受剪配置，可勾选“附加”选项，此时可单选配置弯折锚筋或是抗剪钢板，并为之设置对应的参数。
【柱间支撑预埋件】当预埋件按拉弯剪配置，可勾选“柱间支撑预埋件”，此时可单选采用圆锚筋或是抗剪钢板，并设置对应的参数。
【配置抗剪钢板】【设置拉筋】【设置地脚螺栓】：当预埋件按压弯剪配置，可复选此三项，并为之设置对应的参数。
【预埋件类型】：当预埋件按构造配置，支持选择预埋件的类型，包括锚板、扁钢、角钢、方形护边框、圆形护边框，并为之设置对应的参数。
截面列表
参见截面列表

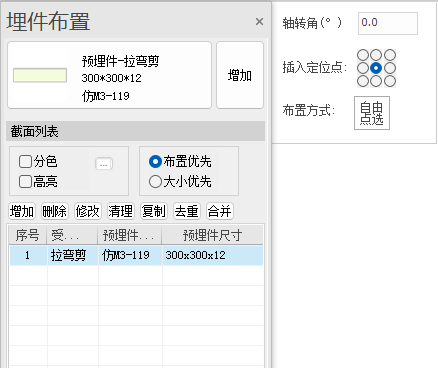

布置参数mini框
【轴转角（°）】：以插入定位点为基点，埋件相对于基点沿X轴方向旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
【插入定位点】：可选择埋件插入的定位基点，分别为埋件的中心点、各角点和各边的中心点。
【布置方式】：
【自由点选】：
点击确定预埋件位置，或按Tab键进行定位坐标输入（按i切换到镜像面布置）。
