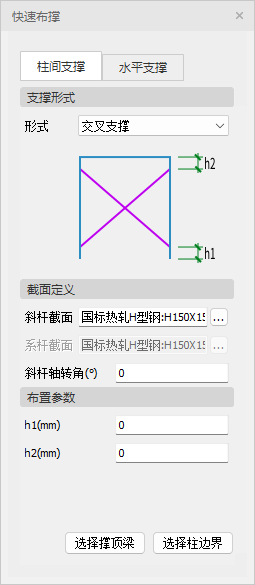

点击菜单中【快速支撑】图标后在屏幕左侧弹出快速布撑的对话框。
柱间支撑
支撑形式
提供【交叉支撑】【人字支撑】【V字支撑】【多层支撑】四种形式，可通过下拉框切换，各形式布置参数如图所示。
截面定义
【斜杆截面】：输入框内显示当前斜杆的截面，点击右侧的…可以进行截面修改。
【系杆截面】：仅当支撑形式选择【多层支撑】时可以输入，输入框内显示当前系杆的截面，点击右侧的…可以进行截面修改。
【斜杆旋转角】：定义支撑截面的旋转角度。支撑宽边方向与ｘ轴的夹角称为转角，逆时针为正。
布置方式
【选择撑顶梁】：点击此项后可单击选择想要布置支撑的梁，即可在梁下侧按界面参数生成支撑；也可框选需要布置支撑的梁，选中后右键确定，即可批量生成支撑。
【选择柱边界】：点击此项后依次点击相邻的柱（两柱之间需要可以形成闭合区域），或框选相邻的柱，右键确认后即可在围成闭合区域的两柱之间按界面参数形成支撑。
水平支撑
支撑形式
提供【交叉支撑】【交叉支撑带系杆】【单向支撑1】【单向支撑1带系杆】【单向支撑2】【单向支撑2带系杆】6种形式，可通过下拉框切换。
截面定义
【斜杆截面】：输入框内显示当前斜杆的截面，点击右侧的…可以进行截面修改。
【系杆截面】：仅当支撑形式选择【交叉支撑带系杆】【单向支撑1带系杆】【单向支撑2带系杆】时可以输入，输入框内显示当前系杆的截面，点击右侧的…可以进行截面修改。
【斜杆旋转角】：在构件坐标系下，支撑构件绕中心轴旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
布置参数
【竖向偏移】：水平支撑布置时的竖向偏移值，勾选后可在竖向进行偏移，输入值为正时代表向上偏移，输入值为负时代表向下偏移，单位为mm。

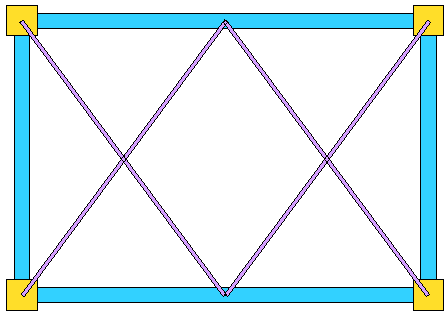

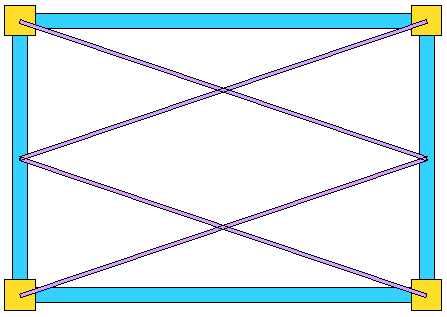

【按短边布置】：当水平支撑为多组，不勾选此项时，水平支撑默认延长边方向布置；
勾选此项时，水平支撑可延短边方向布置。
【围区过滤次梁】：勾选此项后，仅在主梁围成的闭合区域内生成水平支撑。
【划分规则】：提供【等分组数】和【间距输入】两种划分方式。
【等分组数】：输入框内输入水平支撑组数，然后在布置范围内等间距分布。
【间距输入】：输入框内输入想要布置的水平支撑间距，用英文逗号间隔，在布置时从左至右以此为间距进行布置。
布置方式
【选择梁边界】：点选或框选梁边界，即可在所选梁围成的闭合区域内按界面参数生成水平支撑。
