对话框整体介绍

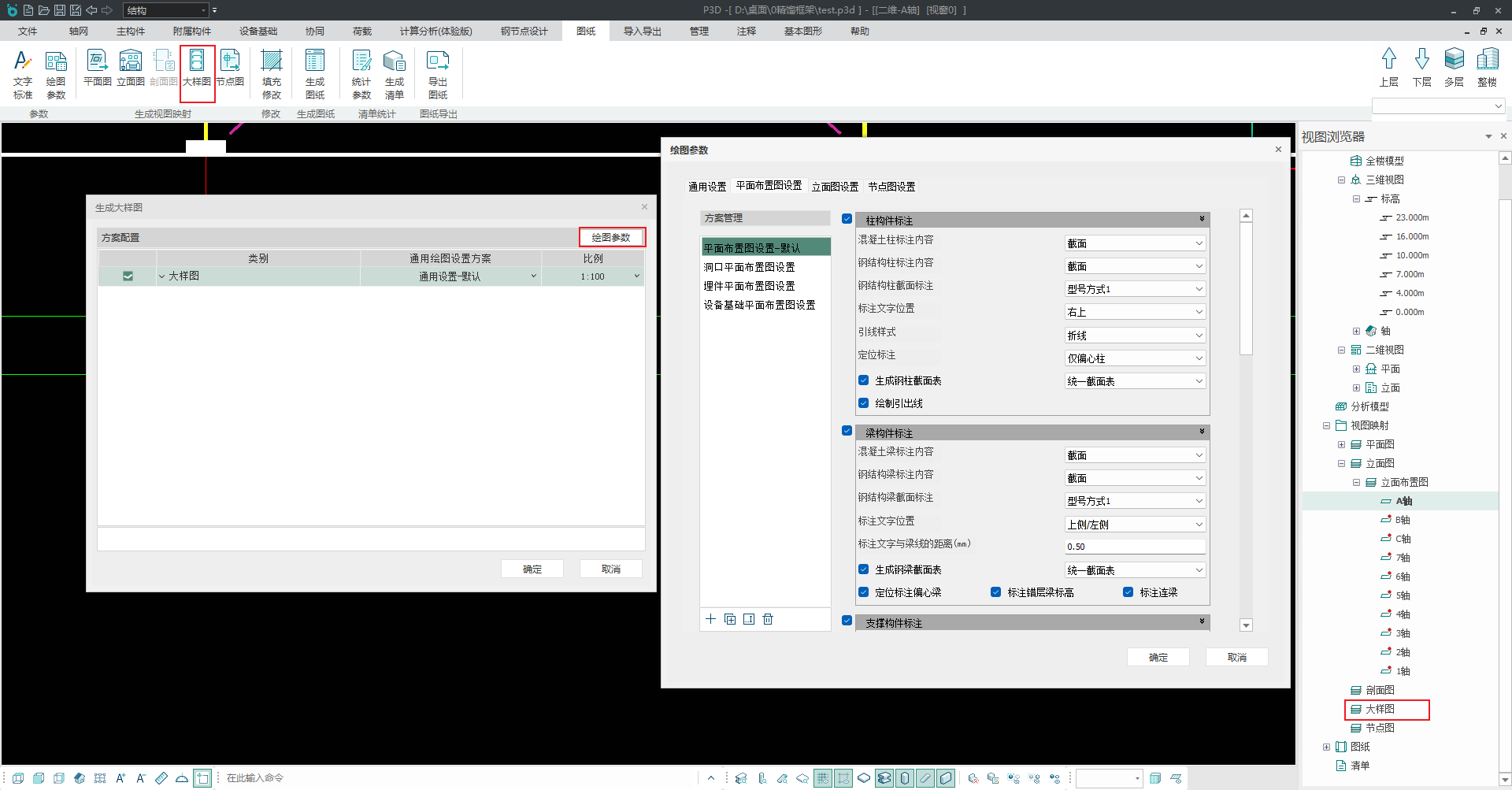

点击生成视图映射中的【大样图】按钮，便可弹出【生成大样图】对话框，如上图所示。
在方案配置中，可通过【类别】、【通用绘图设置方案】、【比例】来控制每一类大样图的出图样式。【通用绘图设置方案】的设置和修改，支持通过右上角的绘图参数按钮调出【绘图参数】对话框。
下面将详细介绍【类别】、【通用绘图设置方案】、【比例】功能。
【类别】功能介绍
【类别】即为用户想出的大样图类别名，程序自动识别模型中的构件，如楼梯、支架等，如果程序识别到楼梯、支架就会在类别中出现“楼梯大样图、支架大样图”的选项，用户根据需要，选择需要生成的大样图。
【类别名】在生成大样图时：
- 一是可以作为图纸下方的“图名后缀”，如“支架大样图”。
- 二是可以作为视图浏览器中的大样图的子节点名。
【通用绘图设置方案】功能介绍
【通用绘图设置方案】为下拉选项，下拉选项的内容为10.1.2通用设置的绘图方案。支持通过右上角的绘图参数按钮调出【绘图参数】对话框，在此可编辑用于标注内容的通用绘图方案。
【比例】功能介绍
【比例】为下拉选项，选项设有“1:100”、“1:50”、“1:30”、“1:20”这些常用的比例。
大样图生成后，比例会在大样图的图名右侧注明图纸比例。
