对话框整体介绍

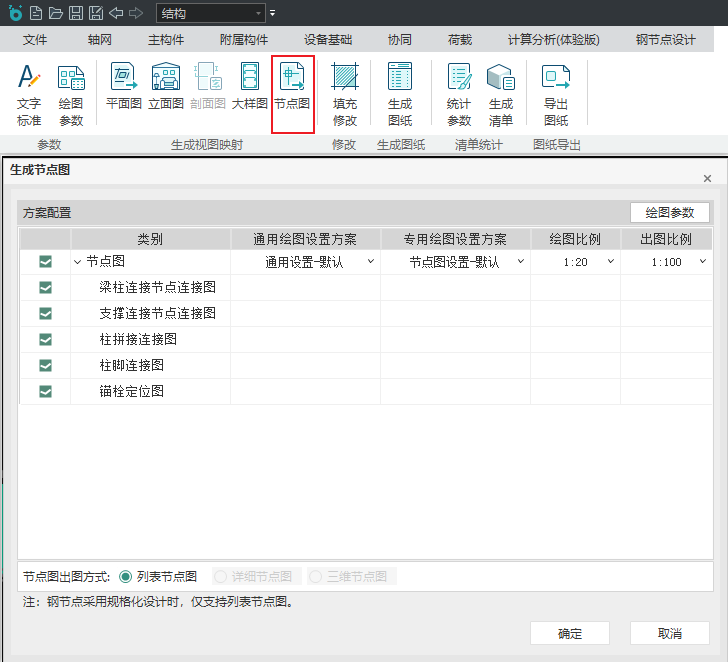

点击生成视图映射中的【节点图】按钮，便可弹出【生成节点图】对话框，如上图所示。
在方案配置中，可通过【类别】、【通用绘图设置方案】、【专用绘图设置方案】、【绘图比例】、【出图比例】来控制每一类节点图的出图样式。【通用绘图设置方案】和【专用绘图设置方案】的设置和修改，支持通过右上角的绘图参数按钮调出【绘图参数】对话框。
下面将详细介绍【类别】、【通用绘图设置方案】、【专用绘图设置方案】、【绘图比例】、【出图比例】功能。
【类别】功能介绍
【类别】即为节点图类别名，程序自动识别模型中的钢结构连接节点，如梁柱节点、支撑节点、柱拼接节点等，如果程序识别到这些钢节点就会在类别中出现“梁柱连接节点连接图、支撑连接节点连接图、柱拼接连接图等”的选项，用户根据需要，选择需要生成的节点图。
【类别名】在生成节点图时，可以作为视图浏览器中的节点图的子节点名。如下图所示：
【通用绘图设置方案】功能介绍
【通用绘图设置方案】为下拉选项，下拉选项的内容为10.1.2通用设置的绘图方案。支持通过右上角的绘图参数按钮调出【绘图参数】对话框，在此可编辑用于标注内容的通用绘图方案。
【专用绘图设置方案】功能介绍
【专用绘图设置方案】为下拉选项，下拉选项的内容为10.1.2中节点图设置的绘图方案。支持通过右上角的绘图参数按钮调出【绘图参数】对话框，在此可编辑用于标注内容的绘图方案。
【绘图比例】功能介绍
【绘图比例】为下拉选项，选项设有“1:100”、“1:50”、“1:30”、“1:20”这些常用的比例。
【出图比例】功能介绍
【出图比例】为下拉选项，选项设有“1:100”、“1:50”、“1:30”、“1:20”这些常用的比例。
