点击菜单中【钢平台】图标后，在屏幕左侧弹出钢平台的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。

截面参数

【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

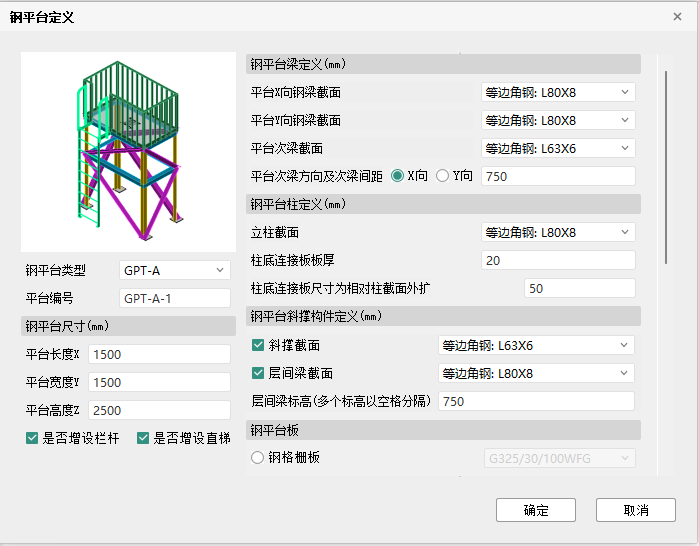

点击【增加】按钮，弹出钢平台的【截面定义】对话框，如图所示，可定义钢平台的类型、尺寸参数、组成构件的截面及定位间距、平台编号等相关参数。


【钢平台类型】：目前程序提两种A、B类型的钢平台下拉选择。
钢平台类型A，由立柱、平台梁、平台板、层间梁（可勾选）、直梯、栏杆、斜撑（可勾选）组成；
当类型A的立柱为角钢时，角钢立柱的角部始终在外侧；斜撑与钢梁的角钢直角边均在外侧。

钢平台类型B，由立柱、平台梁、平台板、层间梁（可勾选）、直梯、栏杆、竖向隅撑（可勾选）组成。
当类型B的立柱为工字钢或H型钢时，梁柱截面中心对齐，隅撑或横梁与柱形心对齐；为H型钢与立柱弱轴连接时，截面转为90度。

截面列表

参见截面列表

布置参数mini框


【轴转角（°）】：以插入定位点为基点，钢平台相对于基点沿X轴方向旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
按钮状态与布置方式联动，选择两点布置时，该项置灰；选择单点布置，该项激活。

【插入定位点】：可选择平台插入的定位基点，分别为矩形钢平台的四个角点。

【布置方式】：
【两点布置】：
（1）单击确定平台在建模空间中的定位位置；
（2）点击确定钢平台的旋转角度，或按Tab键进行钢平台旋转输入。

【单点布置】：
通过单击确定平台在建模空间中的定位位置。
