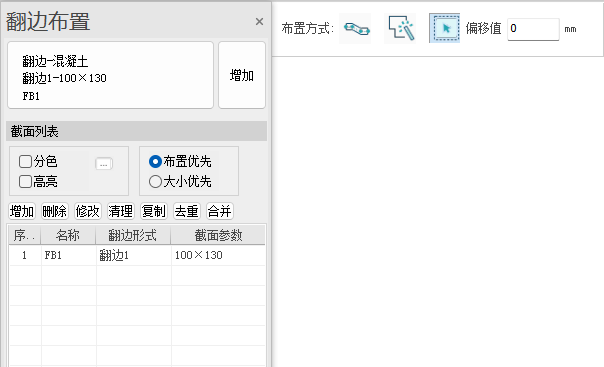

点击菜单中【翻边】图标后，在屏幕左侧弹出翻边的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

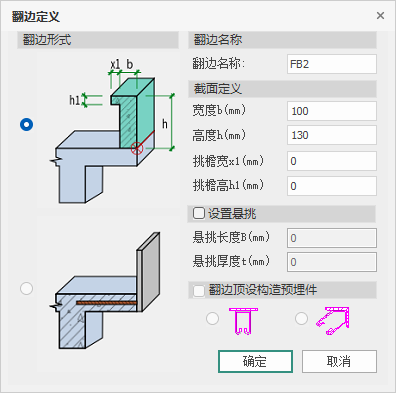

点击【增加】按钮，弹出翻边的【截面定义】对话框，如图所示，可定义翻边的形式、尺寸参数、组成构件、构件名称等相关参数。
【设置悬挑】：开关默认不勾选。勾选后，输入“悬挑长度”及“悬挑厚度”，悬挑长度需大于等于翻边宽度b，悬挑厚度需大于等于与主体结构毗邻边的板厚。
截面列表
参见截面列表
布置参数mini框
【连续绘制】：支持在建模空间任意位置连续单击，创建首尾相接的线条作为翻边路径。
（1）点击【连续绘制】按钮，鼠标左键点击确定起点，移动光标可看到翻边预览。鼠标的先后点击顺序决定翻边的绘制方向，可通过预览观察调整。目前默认翻边均布置在同一水平面内，翻边的标高均同第一点的Z向坐标。
（2）支持使用鼠标左键点击选择第二点或在动态面板中输入距离或角度确定第二点。
（3）根据绘制需求，依次确定剩余转折点，右键确认并结束绘制，程序根据连线路径绘制翻边。
【选构件边】：点击【选构件边】按钮，左键单击拟布置翻边的构件边，以该线为基准路径布置翻边。目前支持拾取梁顶边线、板边线、柱的横截面边线、洞口的最外侧轮廓线。
【点带窗选】：点击【点带窗选】按钮，通过点带窗选拟布置翻边的梁、板、洞口，以该构件基线（梁顶中线、板外轮廓线、洞口外轮廓线）为基准，可设置相关偏移，以此作为最终路径布置翻边。
