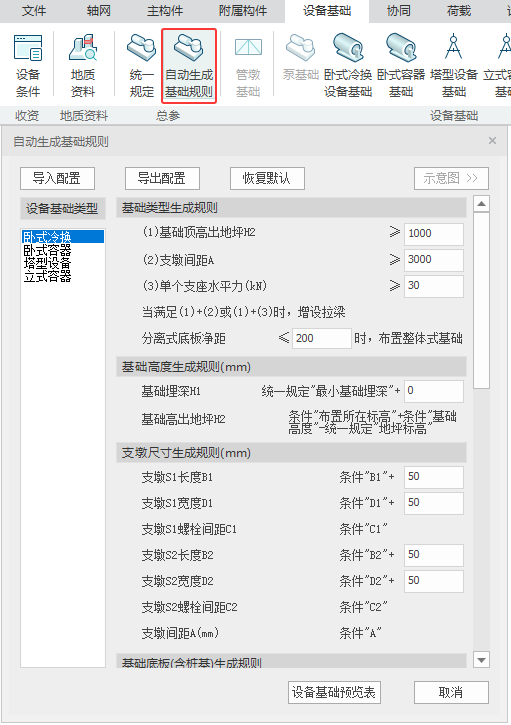

功能介绍

通用参数说明

  • “导出配置”：可将参数设置导出作为同类项目标准共用；
  • “导入配置”：可将导出的配置导入应用于此项目；
  • “恢复默认”：可将参数恢复为程序默认状态。

    设备基础分类参数说明

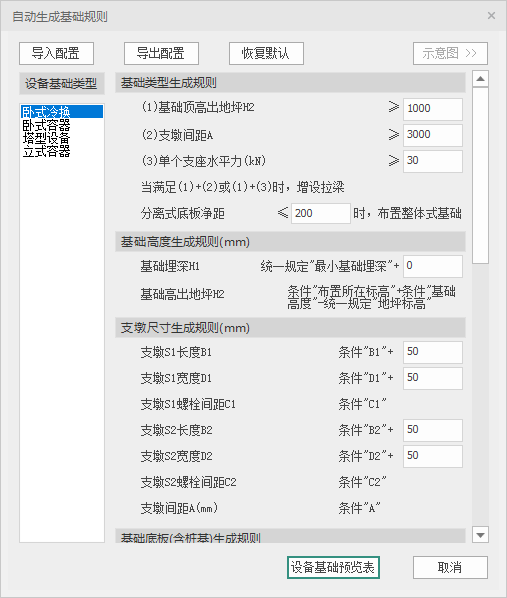

    卧式冷换

    基础类型生成规则

  • 程序默认生成分离式基础，并根据“（1）基础顶高出地坪H2”、“（2）支墩间距A”、“（3）单个支座水平力(kN)”的限值，当满足(1)+(2)或(1)+(3)时，增设拉梁，另外根据“分离式底板净距”限值，作为自动生成分离式基础或整体式基础的依据。

    其他生成规则

  • 程序根据“统一规定”中卧式冷换的参数及设备条件自动生成对应设备的设备基础，具体内容已在对话框中写明。

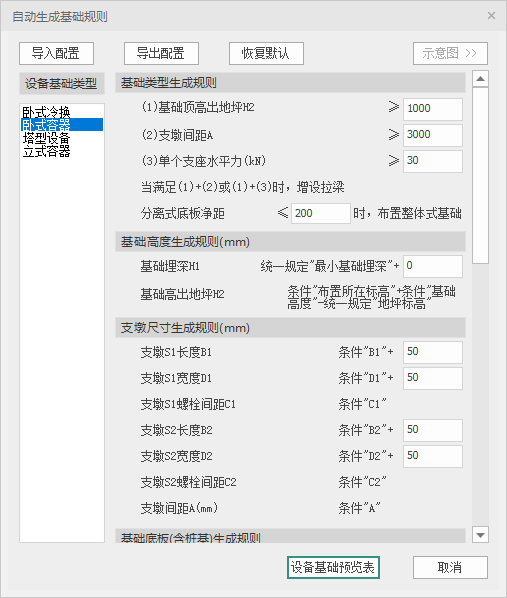

    卧式容器

  • “卧式容器”自动生成规则参数同“卧式冷换”

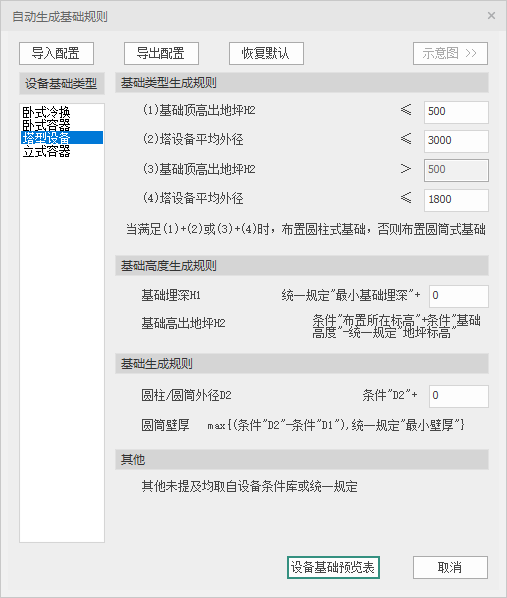

    塔型设备

    基础类型生成规则

  • 程序默认根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第4.5条表1提供的塔基础结构形式选型原则选型，并放开参数用于用户交互修改参数

    其他生成规则

  • 程序根据“统一规定”中塔型设备的参数及设备条件自动生成对应设备的设备基础，具体内容已在对话框中写明。

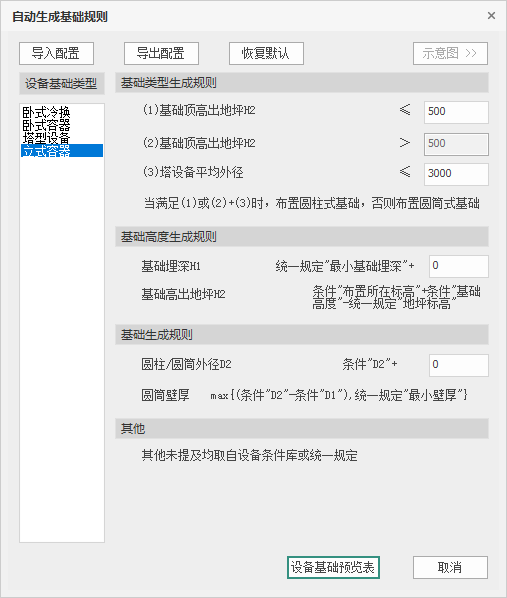

    立式容器

    基础类型生成规则

  • 程序默认根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.1.4条表4.1.4提供的裙座式立式容器基础结构形式选型原则选型，并放开参数用于用户交互修改参数

    其他生成规则

  • 程序根据“统一规定”中立式容器的参数及设备条件自动生成对应设备的设备基础，具体内容已在对话框中写明。

    设备基础预览表

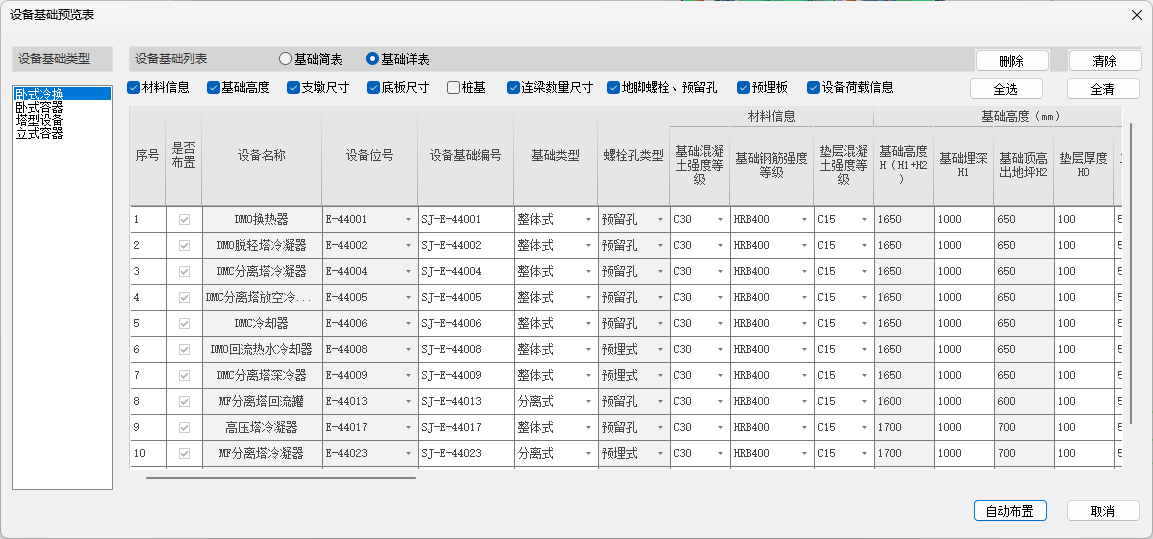

  • 用户点击“自动生成基础规则”菜单下的“设备基础预览表”按钮，弹出设备基础预览表如图，此时展示按照自动生成规则生成的各类设备基础。程序提供“基础简表”和“基础详表”两种展示方式：
    “基础简表”展示了设备名称、设备位号、基础类型及设备荷载信息；
    “基础详表”展示了设备及设备基础的完整信息，并提供表头筛选展示勾选项；

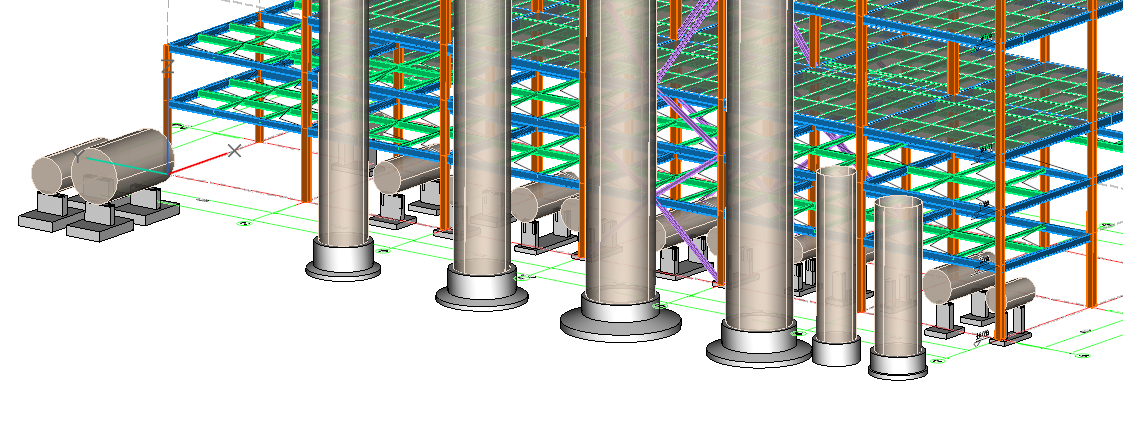

  • 用户点击“自动布置”，自动生成的设备基础将布置完成如下图。
