“阵列”工具用于创建选定图元的线性阵列、矩形阵列。
参数
【计算模式选择】提供三种计算方案选择，等号右侧的间距和个数做为输入的条件参数，左侧的总跨度为计算结果不必输入。用户可以根据当前已知的条件的不同情况选择不同的计算方式。

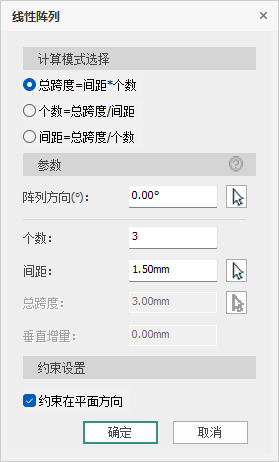

【线型阵列】

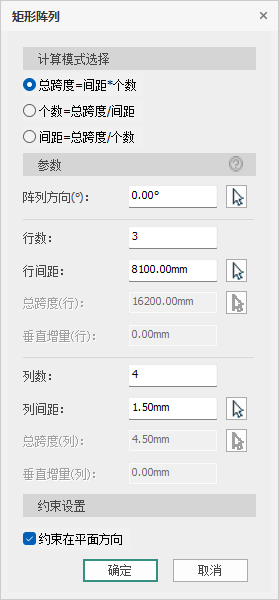

【矩形阵列】
【约束设置】可以通过一些选项的勾选设置，对阵列结果进行调整。
【约束在平面方向】：
勾选时可以将阵列结果约束在当前阵列基准面上，且不允许输入垂直增量。
不勾选时可以输入垂直增量，即可以在阵列基准面上阵列的同时，累加一个垂直高度方向的距离增量。
交互流程
（1）选择要阵列的图元。
可以先激活工具再选中图元，右键确认，也可以先选中图元再激活阵列工具。
（2）确定阵列的基点。
左键单击/追踪器输入确定阵列基点的位置，此时阵列基点出出现临时坐标系图标。
（3）确定阵列的基准面。
旋转切换临时坐标系方向以改变阵列基准面（临时坐标系的XOY面），选定合适的阵列基准面之后右键确认。
（4）阵列参数设置并确定生成阵列结果。
（确定阵列基点和阵列基准面后弹出的参数面板）设置阵列的参数，点击【确定】按钮，完成阵列退出工具。
