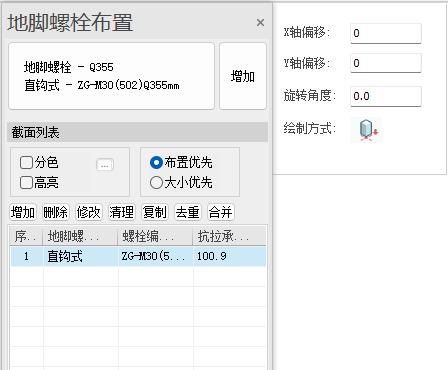

点击菜单中【地脚螺栓】图标后，在屏幕左侧弹出地脚螺栓的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

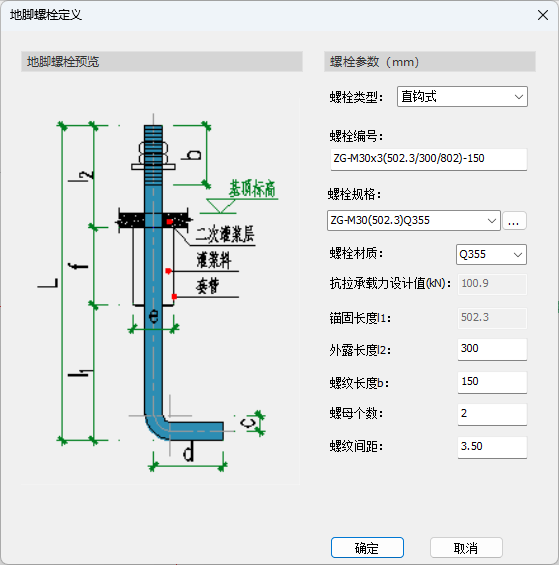

点击【增加】按钮，弹出地脚螺栓的【截面定义】对话框，如图所示，可定义地脚螺栓的类型、编号、规格、长度等相关参数。
【螺栓类型】：目前程序根据图集HG∕T 21545-2006 《地脚螺栓(锚栓)通用图》，提供ZG直钩式、MB锚板式、TG套管式、ST双头螺纹式四种常用类型的下拉选择，分别对应不同的参数界面和螺栓库。

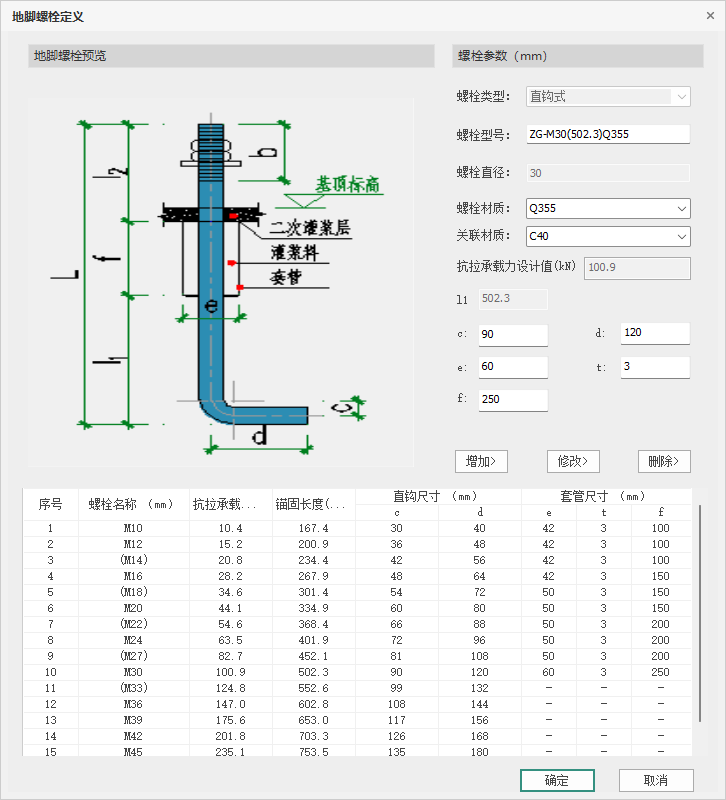

【螺栓规格】：点击右侧…按钮，弹出螺栓四种常用类型对应的螺栓库。
截面列表
参见《截面列表》
布置参数mini框
【X轴偏移】：构件布置基点默认为地脚螺栓在二次灌浆层顶标高的截面中心点，X向偏移值为在整体坐标系XOY下，布置基点延X轴偏移长度（单位为mm），输入值为正时代表向X轴正向偏移。
【Y轴偏移】：构件布置基点默认为地脚螺栓在二次灌浆层顶标高的截面中心点，Y向偏移值为在整体坐标系XOY下，布置基点延Y轴偏移长度（单位为mm），输入值为正时代表向Y轴正向偏移。
【旋转角度】：以插入定位点为基点，地脚螺栓相对于基点沿X轴方向旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
【布置方式】：
【自由点选】：点击确定定位点，或按Tab键进行定位坐标输入。
