5.3.1统一规定

功能介绍

统一规定包含了各类设备基础满足规范所需的计算分析及构造参数，菜单右侧区提供与参数对应的规范条文（目前规范条文联动显示功能尚未开放，待后续版本更新）；

统一规定各参数对后续的影响主要体现在以下两方面：

• 涉及计算的各类参数及工况组合，作为后续计算（包括自动生成设备基础及最终验算）的参数依据；
• 涉及材料强度（“统一规定”规定了材料强度的最低值）及构造要求的各类参数，作为自动生成设备基础的依据，同时，对于用户自定义的设备基础及经用户修改过的自动生成的设备基础，当材料强度及构造要不满足统一规定时，也会给出显红提示（目前显红提示功能尚未开放，待后续版本更新）

  参数说明

  卧式冷换

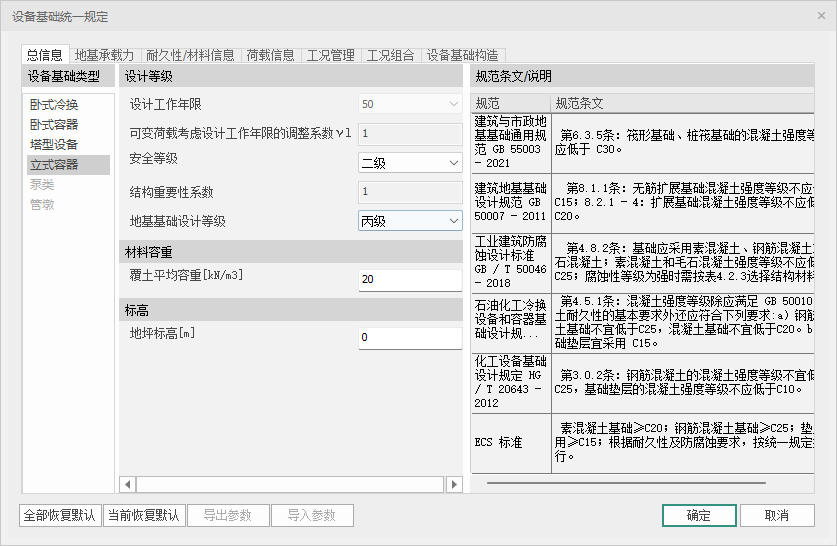

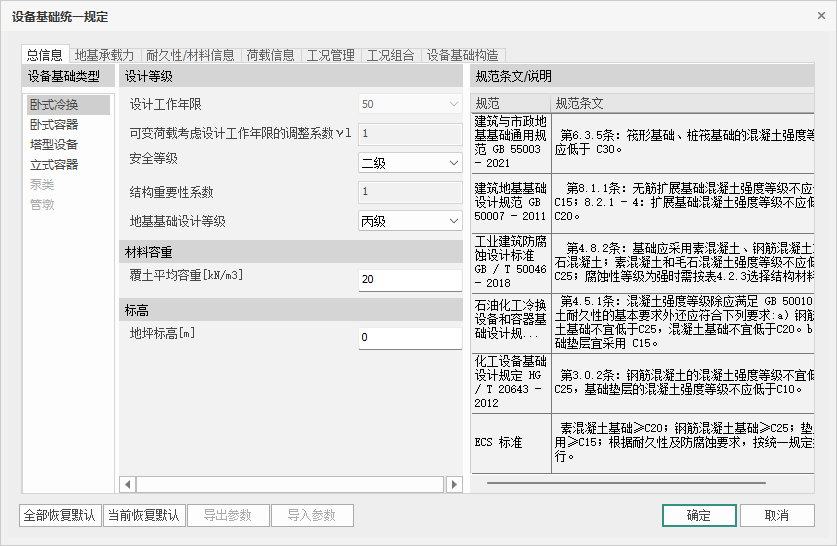

  总信息


• “设计工作年限”：根据GB55001-2021《工程结构通用规范》第2.2.2条，程序提供下拉选项：5、50、100（年）,此参数联动影响“可变荷载设计工作年限调整系数γl”；（此参数暂未开放）
• “可变荷载设计工作年限调整系数γl”:此参数不可交互，随“设计工作年限”联动变化；
• “安全等级”：根据GB55001-2021《工程结构通用规范》第2.2.2条，程序提供下拉选项：一级、二级、三级,此参数联动影响“结构重要性系数”；
• “结构重要性系数”：根据GB55001-2021《工程结构通用规范》第3.1.12条，此参数随“安全等级”联动变化且不可交互；
• “覆土平均容重[kN/m3]”:该参数与“地坪标高”参数相关联，用于计算基础顶面以上的覆土重，如果基础顶面上有多层土，则输入平均容重,一般为20 kN/m3，可依据实际工程自行选取；
• “地坪标高[m]”：用户依据工程实际地坪标高填写，此参数为设备基础埋深及出地坪高度的参照面。

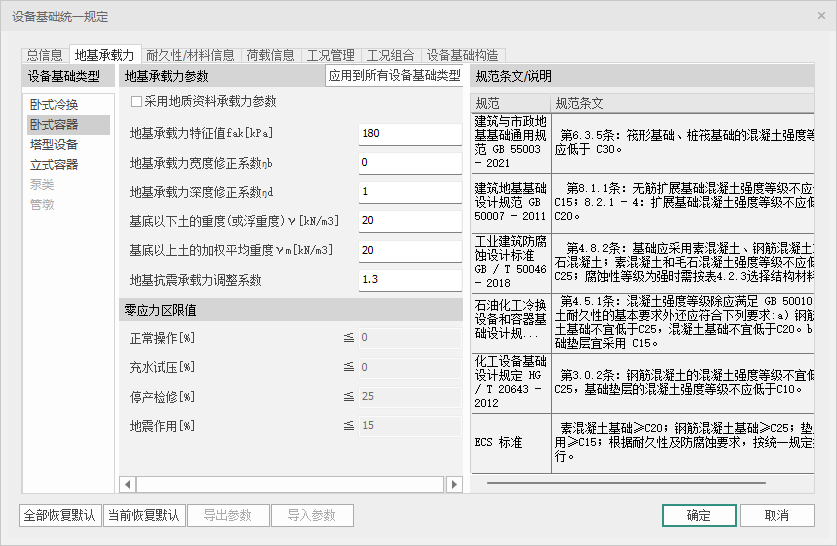

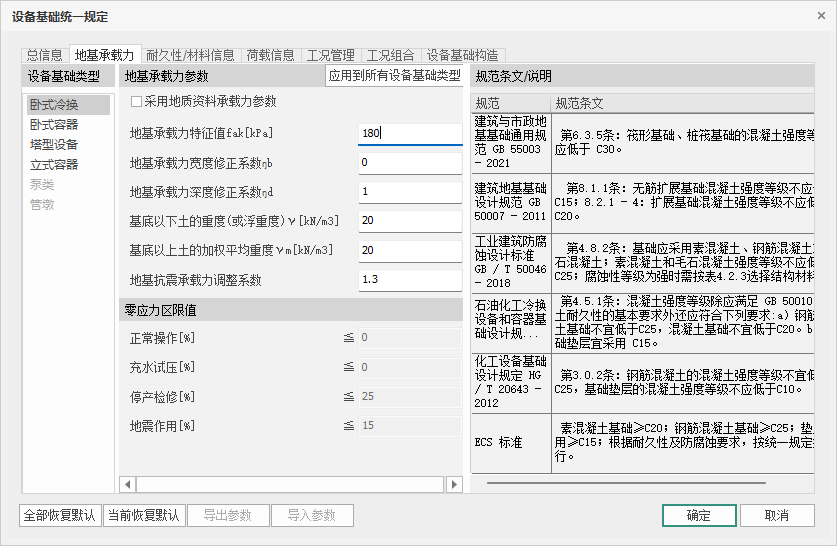

  地基承载力


• 程序默认采用GB50007-2011《建筑地基基础设计规范》对地基承载力特征值进行深宽修正。
• “采用地质资料承载力参数”： 勾选该项后，将会根据地质资料的地基承载力、深度修正系数、宽度修正系数等进行承载力验算，默认不勾选；
• “地基承载力特征值fak(kPa)”：当勾选“采用地质资料承载力参数”时，此参数置灰不起作用；
• “地基承载力宽度修正系数ηb”：当勾选“采用地质资料承载力参数”时，此参数置灰不起作用；
• “地基承载力深度修正系数ηd”：当勾选“采用地质资料承载力参数”时，此参数置灰不起作用；
• “基底以下土的重度（或浮重度）γ(kN/m3)”：用于宽度修正；
• “基底以上土的加权平均重度γm(kN/m3)”：用于深度修正；
• “地基抗震承载力调整系数”：用户根据GB50011-2010(2016年版) 《建筑抗震设计规范》表格4.2.3填入，用于地基抗震承载力验算。
• 提示：对于确定地基承载力所用的基础埋置深度d，程序自动计算，设备基础计算规则：d=基础埋深
• “零应力区限值”：根据SHT3058-2016《石油化工冷换设备和容器基础设计规范》第4.2.5条，程序自动验算，此参数暂不可交互。

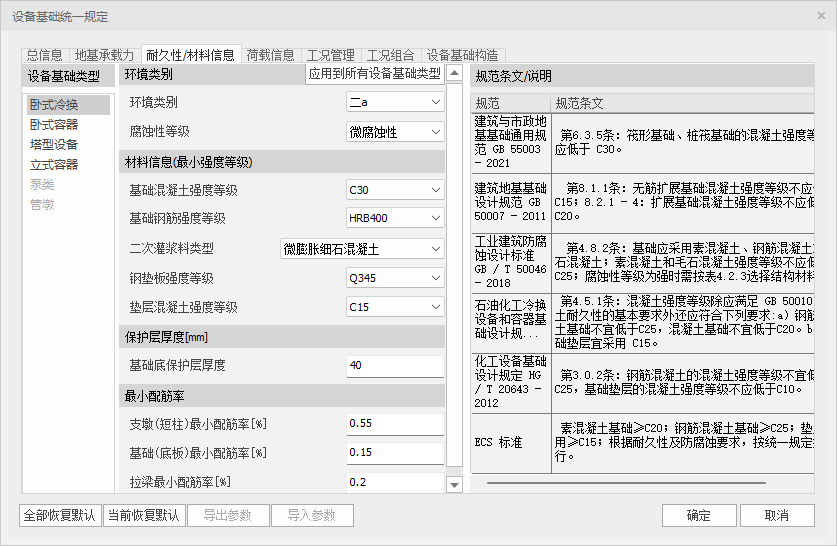

  耐久性/材料信息


• “环境类别”：根据GB 50010-2010《混凝土结构设计规范》表3.5.2，程序提供下拉选项：一、二a、二b、三a、三b,此参数暂仅用于施工图说明文字的来源；
• “腐蚀性等级”：根据GB 50046-2018《工业建筑防腐蚀设计标准》第3.1.2条，程序提供下拉选项：强腐蚀、中腐蚀、弱腐蚀、微腐蚀,此参数暂仅用于施工图说明文字的来源；
• “基础混凝土强度等级”、“基础钢筋强度等级”、“钢垫板强度等级”、“垫层混凝土强度等级”：用于设备基础自动生成时的材料信息，同时作为设备基础材料信息的最小强度等级判定依据（当用户修改构件级材料等级小于此值时，显红提示）；
• “二次灌浆料类型”：根据HGT20643-2012《化工设备基础设计规定》第3.0.3条，程序提供下拉选项：微膨胀细石混凝土、水泥基高强无收缩灌浆料；
• “基础保护层厚度”：用于基础配筋计算；
• “最小配筋率”：用于基础构造配筋率验算。

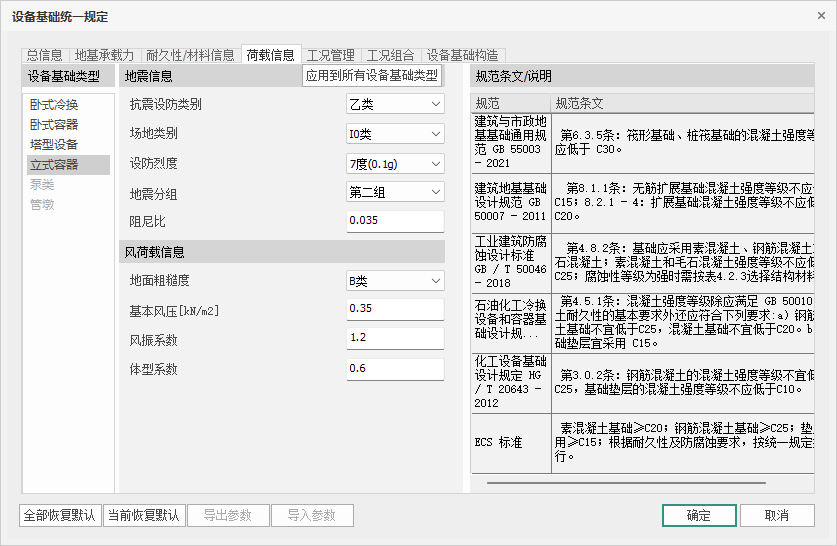

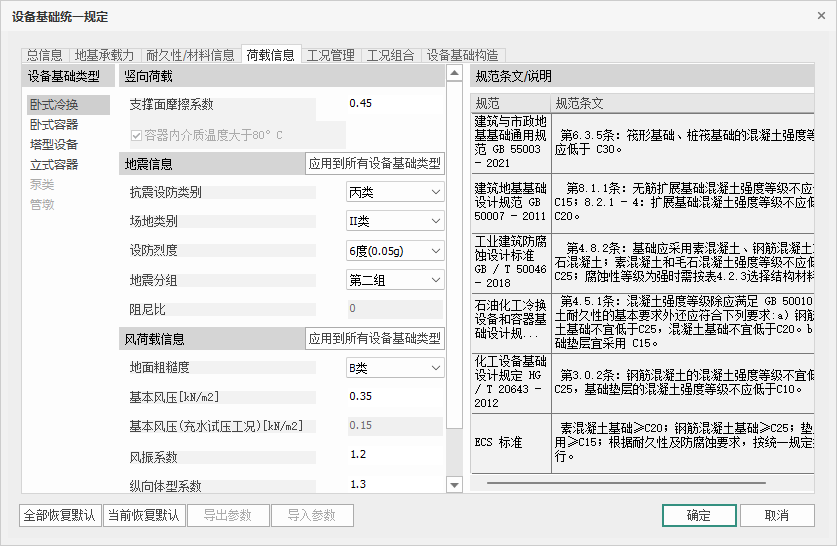

  荷载信息


• “支撑面摩擦系数”:根据GB51006-2014《石油化工建（构）筑物结构荷载规范》第5.6.4条、HG/T 20643-2012《化工设备基础设计规定》第8.0.6条、SH/T 3058-2016《石油化工冷换设备和容器基础设计规范》第5.1.3条等，程序默认取摩擦系数为0.45，当设备未提供摩擦力时，程序按此执行得到摩擦力标准值，若设备提供了摩擦力，程序将取两者大值作为摩擦力标准值；
• “地震信息”：用户根据项目实际情况调整参数，程序在此基础上计算设备地震荷载；
• “风荷载信息”：用户根据项目实际情况调整参数，程序在此基础上计算设备风荷载；

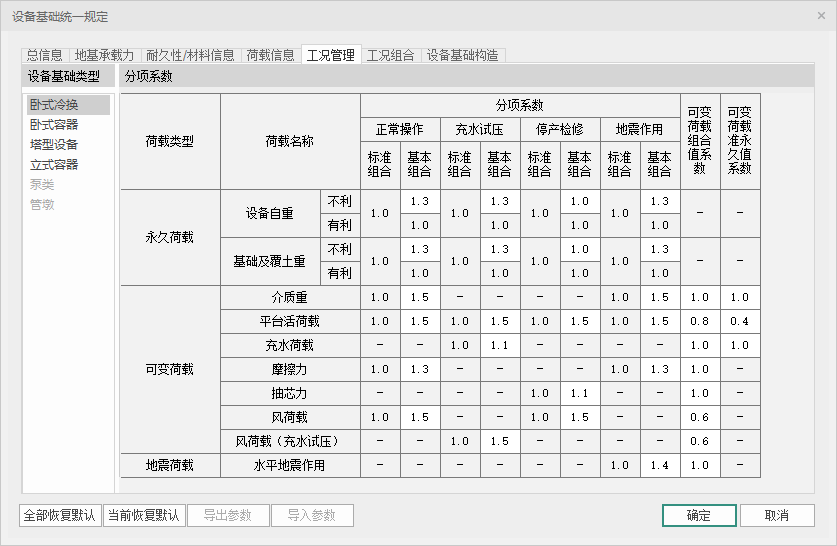

  工况管理


• “工况管理”可集中对各工况进行分项系数、组合值系数、准永久值系数等参数修改，按照列表头（永久荷载、可变荷载及地震荷载）、行表头（正常操作、充水试压、停产检修、地震作用）进行交互，其中标准组合列系数不可交互，组合值系数及准永久值系数白底表格系数可以交互。各分项系数、组合值系数等影响程序默认的组合。

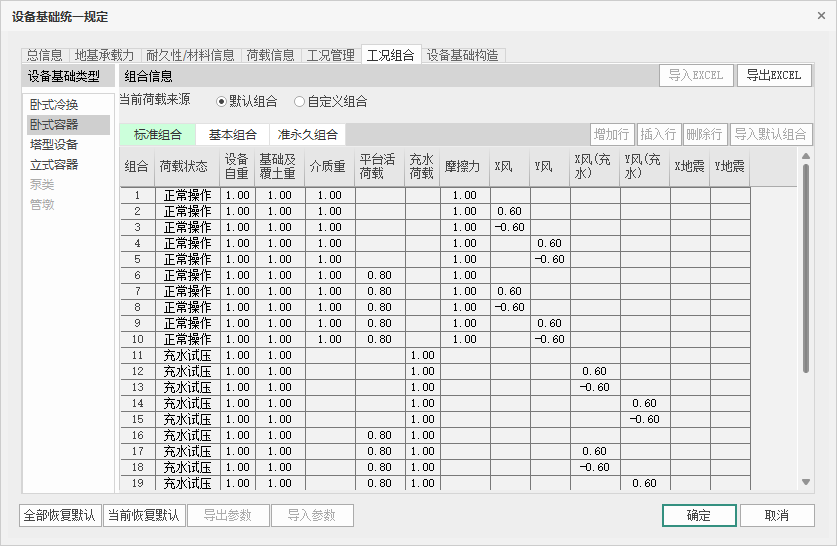

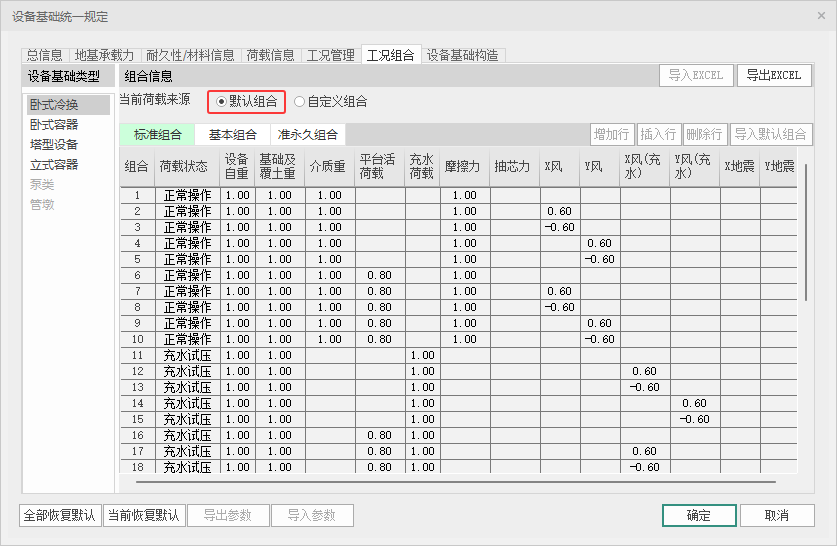

  工况组合


• “默认组合”：表示程序根据当前“工况管理”的各项系数自动生成一套组合，默认组合不支持修改，仅可通过“导出EXCEL”导出组合；

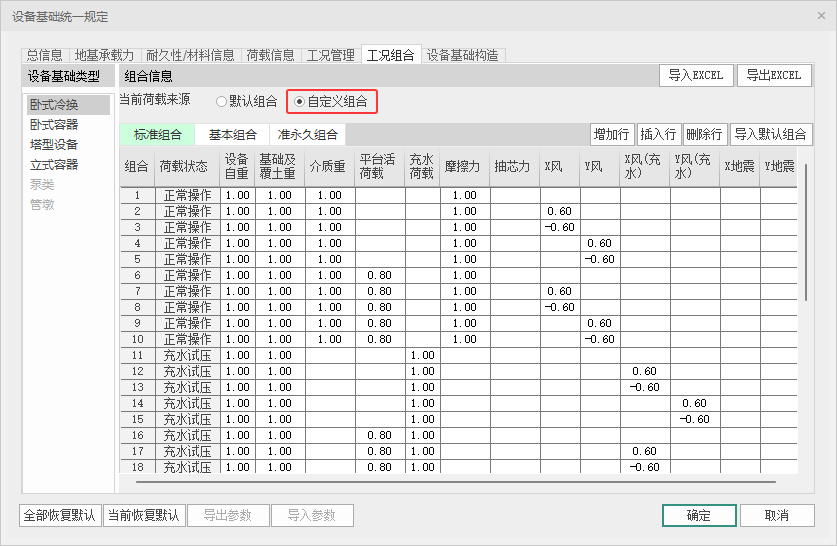

• “自定义组合”：当自动生成的默认组合不满足设计需要时，设计师可切换为“自定义组合”，可新增和删除组合，同时支持导入外部自定义组合；程序初始“自定义组合”同初始“默认组合”，若“默认组合”因分项系数调整更新过，而用户希望在此基础上调整自定义组合，则用户可点击“导入默认组合”直接导入“默认组合”并在此基础上调整。

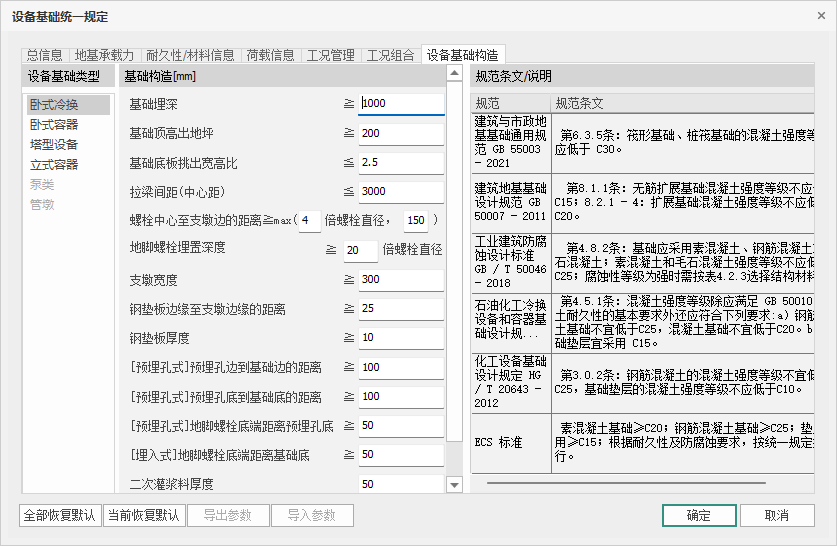

  设备基础构造


• “基础埋深”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条、SH/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.2.4条、GB50191-2012《构筑物抗震设计规范》第21.3.1条、 SH 3147-2014《石油化工构筑物抗震设计规范》第14.3.1条，程序默认包络取不小于1000mm；
• “基础顶高出地坪”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条，程序默认取不小于200mm；
• “基础底板挑出宽高比”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.2.4条，程序默认取不大于2.5；
• “拉梁间距(中心距)”：根据HG/T 20643-2012《化工设备基础设计规定》第8.0.12条，程序默认取不大于3000mm；
• “螺栓中心至支墩边的距离 ”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第5.3.1条，程序默认如图取值；
• “支墩宽度 ”：根据HG/T 20643-2012《化工设备基础设计规定》第8.0.12条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第5.3.1条，程序默认取不小于300mm；
• “钢垫板边缘至支墩边缘的距离”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第5.3.1条，程序默认取不小于25mm；
• “钢垫板厚度”：根据HG/T 20643-2012《化工设备基础设计规定》第8.0.12条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第5.3.1条，程序默认取不小于10mm；
• “[预埋孔式]预埋孔边到基础边的距离”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.9条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.3.3条，程序默认取不小于100mm；
• “[预埋孔式]预埋孔底到基础边的距离”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.9条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.3.3条，程序默认取不小于100mm；
• “[预埋孔式]地脚螺栓底端距离预埋孔底”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.9条，程序默认取不小于50mm；
• “[埋入式]地脚螺栓底端距离基础底 ”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，程序默认取不小于50mm；
• “二次灌浆料厚度”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.3条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.5.2条，程序默认取50mm；
• “垫层厚度”：程序默认取100mm

  卧式容器

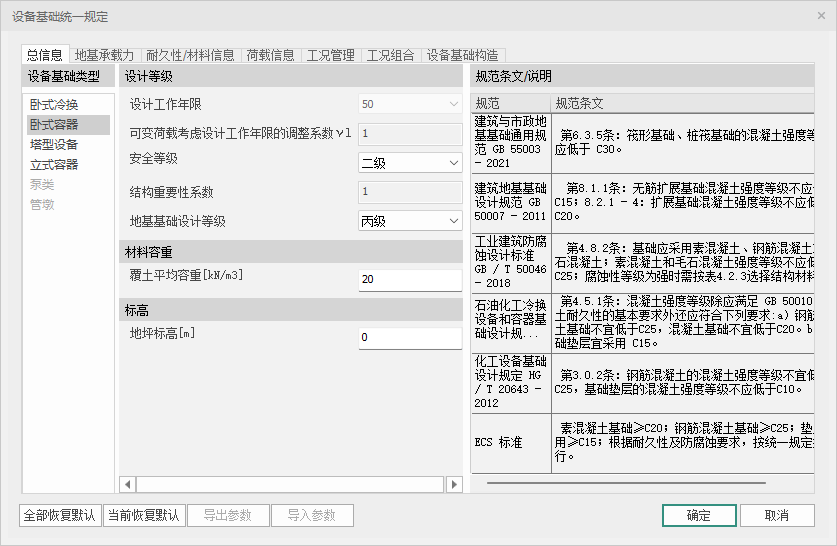

  总信息


• “卧式容器”的“总信息”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

  地基承载力


• “卧式容器”的“地基承载力”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

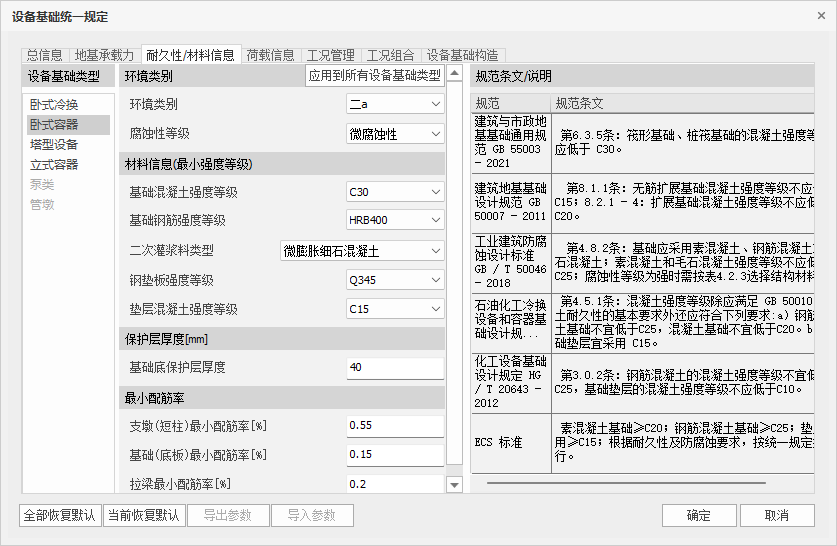

  耐久性/材料信息


• “卧式容器”的“耐久性/材料信息”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

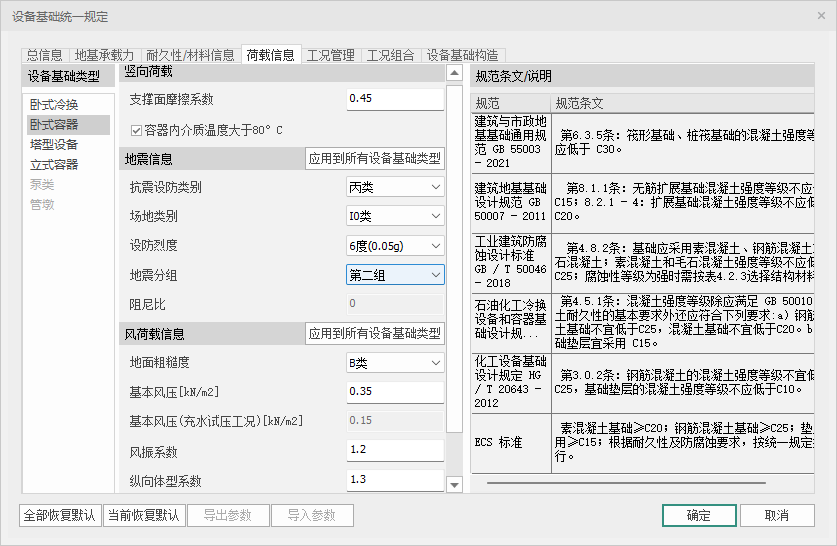

  荷载信息


• “容器内介质温度大于80℃”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第6.1.3条，用户若勾选，则后续计算考虑介质温度变化产生的摩擦力，否则不考虑；
• 其他参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

  工况管理

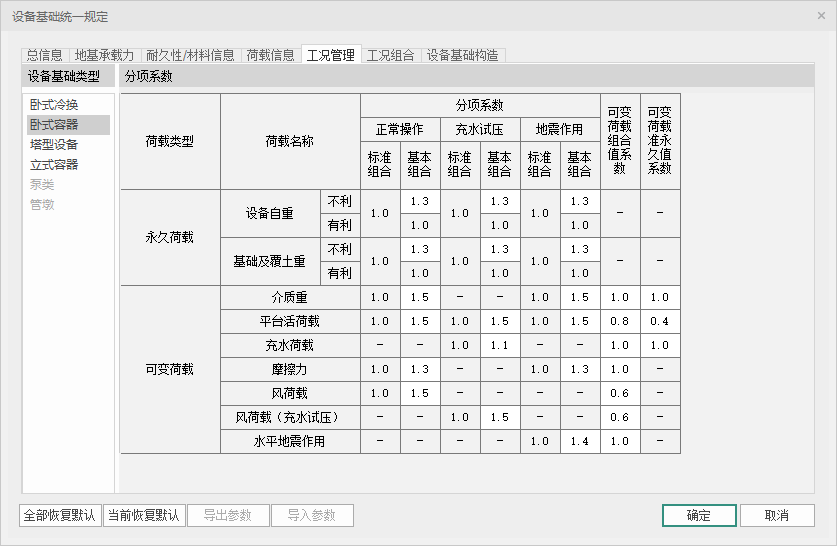

• “工况管理”可集中对各工况进行分项系数、组合值系数、准永久值系数等参数修改，按照列表头（永久荷载、可变荷载及地震荷载）、行表头（正常操作、充水试压、地震作用）进行交互，其中标准组合列系数不可交互，组合值系数及准永久值系数白底表格系数可以交互。各分项系数、组合值系数等影响程序默认的组合。

  工况组合


• 工况组合原则同“卧式冷换”。

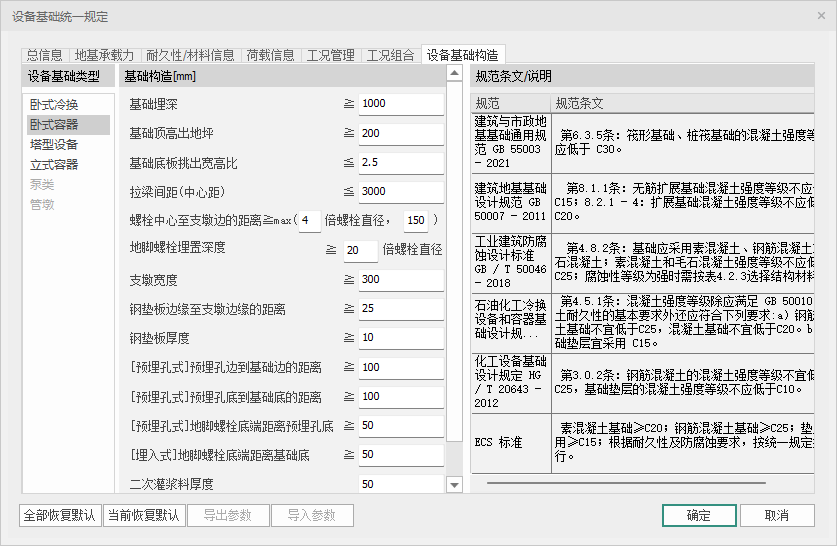

  设备基础构造


• “螺栓中心至支墩边的距离 ”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第6.3.1条，程序默认如图取值；
• “支墩宽度 ”：根据HG/T 20643-2012《化工设备基础设计规定》第8.0.12条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第6.3.1条，程序默认取不小于300mm；
• “钢垫板边缘至支墩边缘的距离”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第6.3.1条，程序默认取不小于25mm；
• “钢垫板厚度”：根据HG/T 20643-2012《化工设备基础设计规定》第8.0.12条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第6.3.1条，程序默认取不小于10mm；
• 其他参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”。

  塔型设备

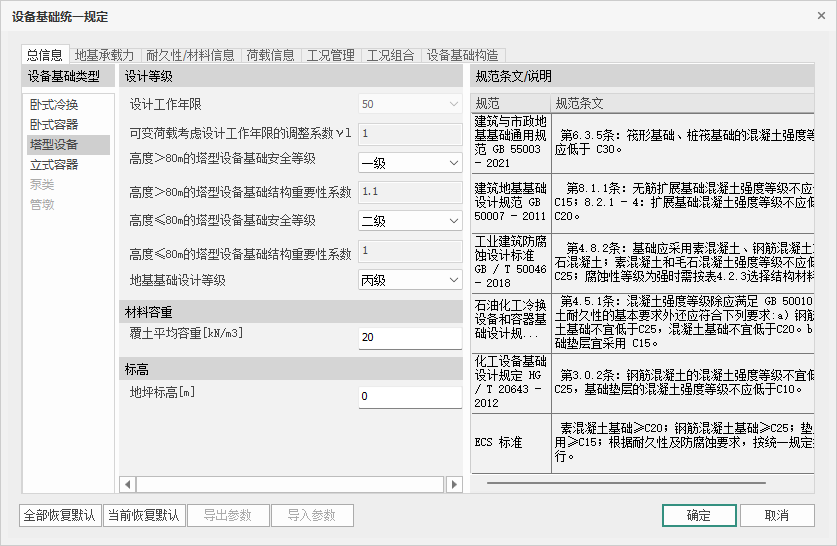

  总信息


• 根据GB50068-2018《建筑结构可靠性设计统一标准》第3.2.1条（条文说明）“建筑结构抗震设计中的乙类建筑，其安全等级宜规定为一级；丙类建筑，其安全等级宜规定为二级。”，同时根据GB50453-2008《石油化工建(构)筑物抗震设防分类标准》表4.0.3及表5.0.3，塔基础的抗震设防分类中，以塔型设备高度80m作为分界点分别设为乙类及丙类，因此对于塔型设备，以80m作为分界区分安全等级，从而影响“结构重要性系数”的取值；
• 其他参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”。

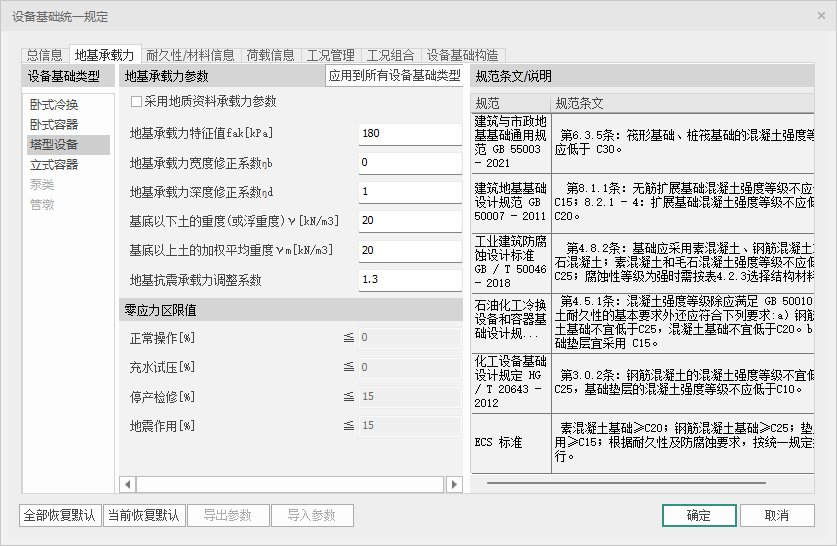

  地基承载力


• “塔型设备”的“地基承载力”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

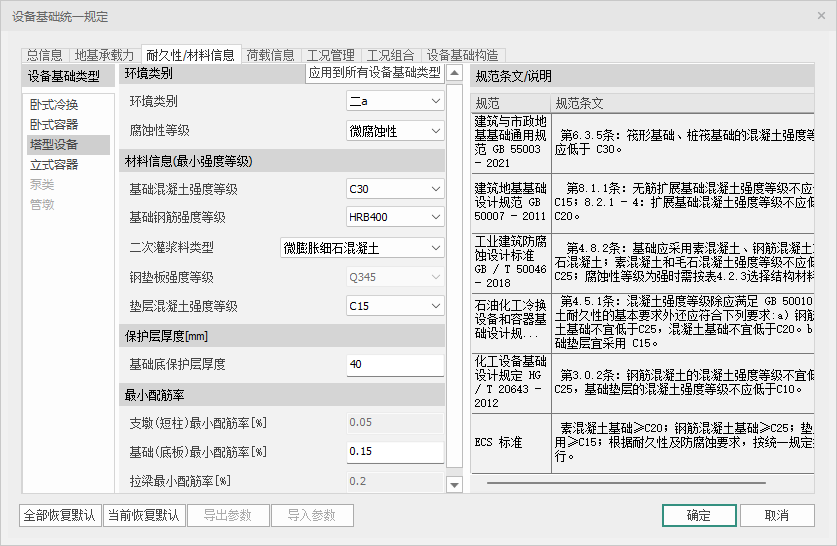

  耐久性/材料信息


• “塔型设备”的“耐久性/材料信息”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

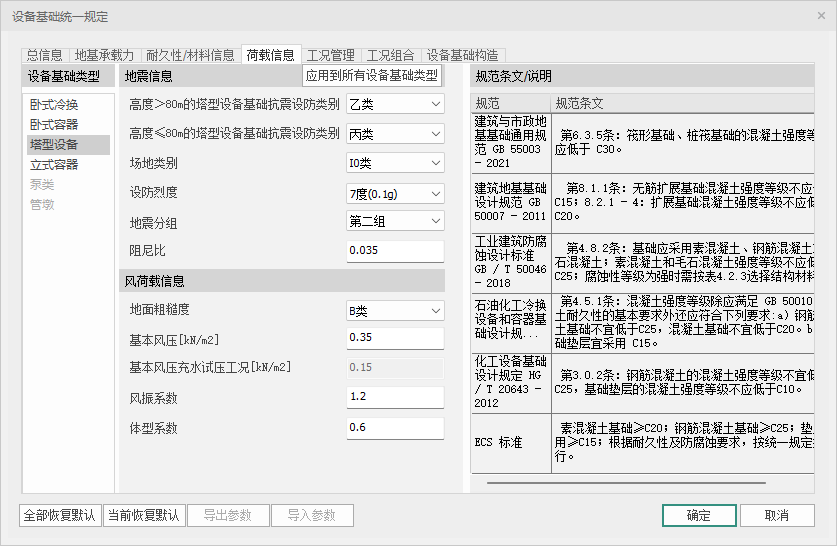

  荷载信息


• 根据GB50453-2008《石油化工建(构)筑物抗震设防分类标准》表4.0.3及表5.0.3，塔基础的抗震设防分类中，以塔型设备高度80m作为分界点分别设为乙类及丙类，程序默认按此分类，用户可交互；
• 其他参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

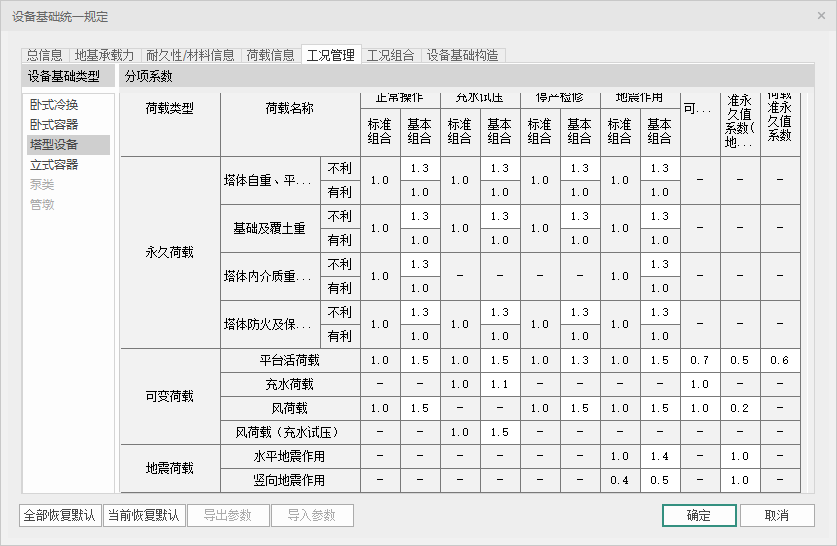

  工况管理


• “工况管理”可集中对各工况进行分项系数、组合值系数、准永久值系数等参数修改，按照列表头（永久荷载、可变荷载及地震荷载）、行表头（正常操作、充水试压、停产检修、地震作用）进行交互，其中标准组合列系数不可交互，组合值系数及准永久值系数白底表格系数可以交互。各分项系数、组合值系数等影响程序默认的组合。

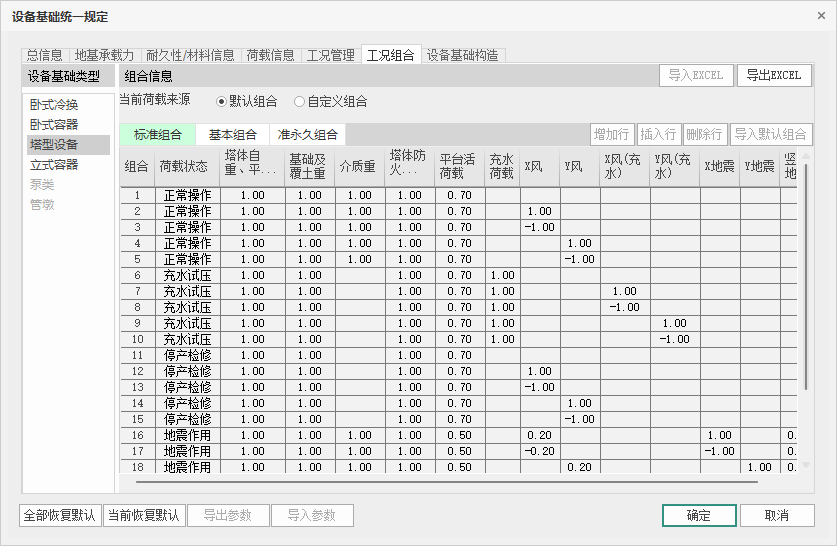

  工况组合


• 工况组合原则同“卧式冷换”。

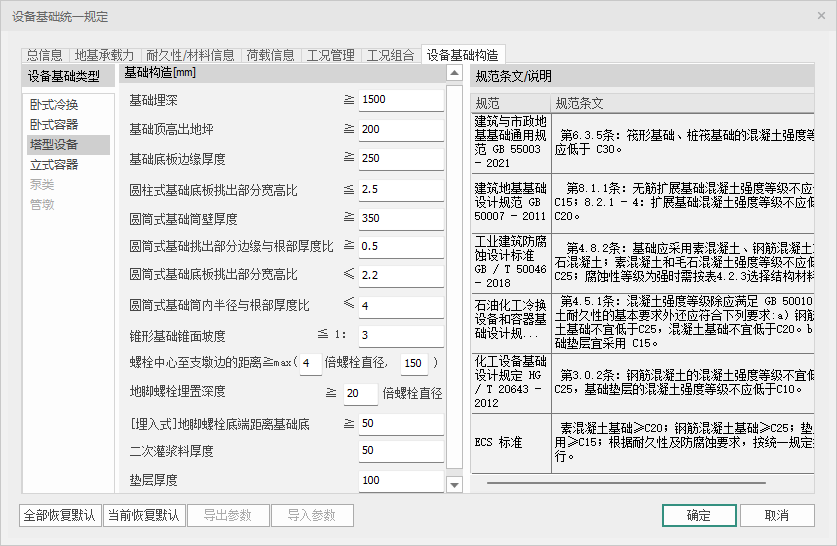

  设备基础构造


• “基础埋深”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条、SH/T3030-2009《石油化工塔型设备基础设计规范》第9.3.7条、GB50191-2012《构筑物抗震设计规范》第14.3.2条、 SH 3147-2014《石油化工构筑物抗震设计规范》第10.3.1条，程序默认包络取不小于1500mm；
• “基础顶高出地坪”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条，程序默认取不小于200mm；
• “基础底板边缘厚度”：根据GB50007-2011《建筑地基基础设计规范》第8.2.1条，SH/T 3030-2009《石油化工塔型设备基础设计规范》第10.2.2条，程序默认取不小于250mm；
• “圆柱式基础底板挑出部分宽高比”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第9.3.11条，程序默认取不大于2.5；
• “圆筒式基础筒壁厚度”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第10.2.1条，程序默认取不小于300mm；
• “圆筒式基础挑出部分边缘与根部厚度比”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第9.3.10条，GB 50135-2019《高耸结构设计标准》第7.3.3条，程序默认取不小于0.5；
• “圆筒式基础底板挑出部分宽高比”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第9.3.10条，GB 50135-2019《高耸结构设计标准》第7.3.3条，程序默认取不大于2.2；
• “圆筒式基础筒内半径与根部厚度比”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第9.3.10条，GB 50135-2019《高耸结构设计标准》第7.3.3条，程序默认取不小于4；
• “锥形基础锥面坡度”：根据GB50007-2011《建筑地基基础设计规范》第8.2.1条，程序默认取不大于1/3；
• “螺栓中心至支墩边的距离 ”：根据SH/T 3030-2009《石油化工塔型设备基础设计规范》第10.2.1条及第10.3.1条，HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，程序默认如图取值；
• “[埋入式]地脚螺栓底端距离基础底 ”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，程序默认取不小于50mm；
• “二次灌浆料厚度”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.3条，SH/T 3030-2009《石油化工塔型设备基础设计规范》第10.1.1条，程序默认取50mm；
• “垫层厚度”：程序默认取100mm

  立式容器

  总信息


• “立式容器”的“总信息”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

  地基承载力


• “立式容器”的“地基承载力”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

  耐久性/材料信息


• “立式容器”的“耐久性/材料信息”参数内容与“卧式冷换”一致，参数说明另详“卧式冷换”；

  荷载信息


• 参数说明另详“卧式冷换”；

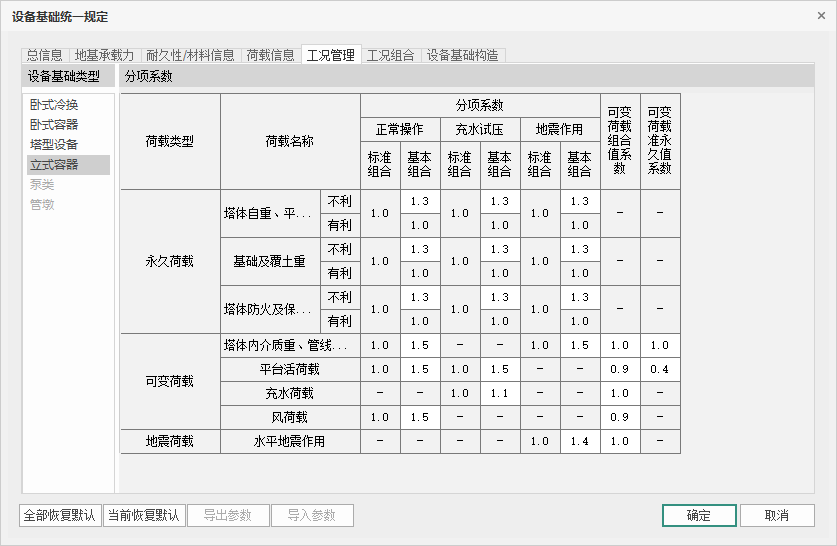

  工况管理


• “工况管理”可集中对各工况进行分项系数、组合值系数、准永久值系数等参数修改，按照列表头（永久荷载、可变荷载及地震荷载）、行表头（正常操作、充水试压、地震作用）进行交互，其中标准组合列系数不可交互，组合值系数及准永久值系数白底表格系数可以交互。各分项系数、组合值系数等影响程序默认的组合。

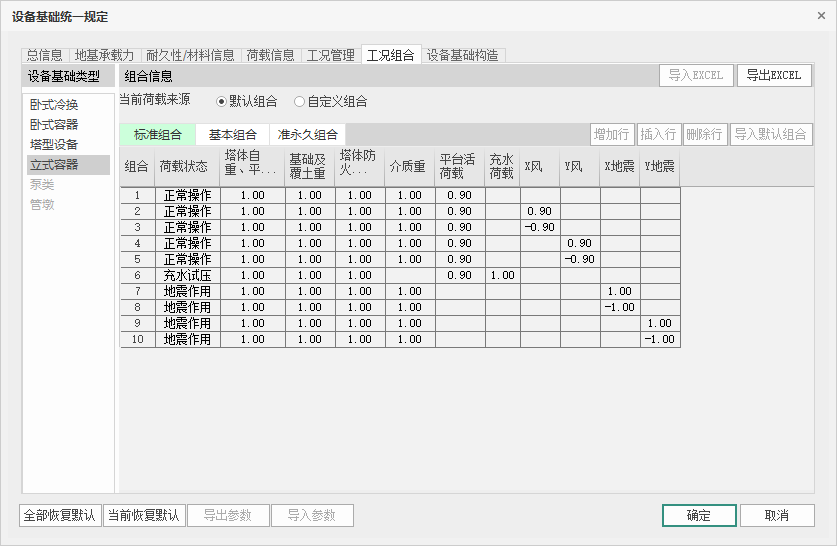

  工况组合


• 工况组合原则同“卧式冷换”。

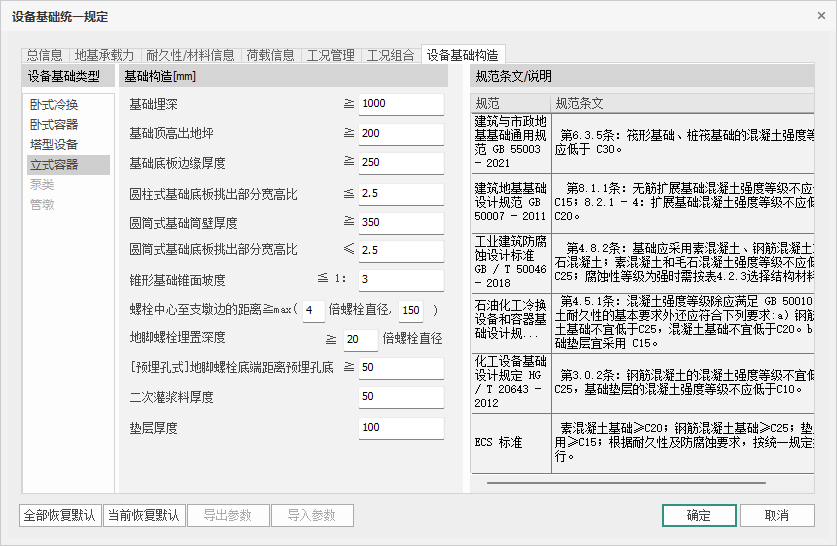

  设备基础构造


• “基础埋深”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条、SH/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.2.4条、GB50191-2012《构筑物抗震设计规范》第21.3.1条、 SH 3147-2014《石油化工构筑物抗震设计规范》第14.3.1条，程序默认包络取不小于1000mm；
• “基础顶高出地坪”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.4条，程序默认取不小于200mm；
• “基础底板边缘厚度”：根据GB50007-2011《建筑地基基础设计规范》第8.2.1条，H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.2条，程序默认取不小于250mm；
• “圆柱式基础底板挑出部分宽高比”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.2条，程序默认取不大于2.5；
• “圆筒式基础筒壁厚度”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.3条，程序默认取不小于300mm；
• “圆筒式基础底板挑出部分宽高比”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.3条，程序默认取不大于2.5；
• “锥形基础锥面坡度”：根据GB50007-2011《建筑地基基础设计规范》第8.2.1条，H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.2条及第7.3.3条，程序默认取不大于1/3；
• “螺栓中心至支墩边的距离 ”：根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第7.3.2条及第7.3.3条，HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，程序默认如图取值；
• “[埋入式]地脚螺栓底端距离基础底 ”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.8条，程序默认取不小于50mm；
• “二次灌浆料厚度”：根据HG/T 20643-2012《化工设备基础设计规定》第3.0.3条，根据H/T 3058-2016《石油化工冷换设备和容器基础设计规范 》第4.5.2条，程序默认取50mm；
• “垫层厚度”：程序默认取100mm
