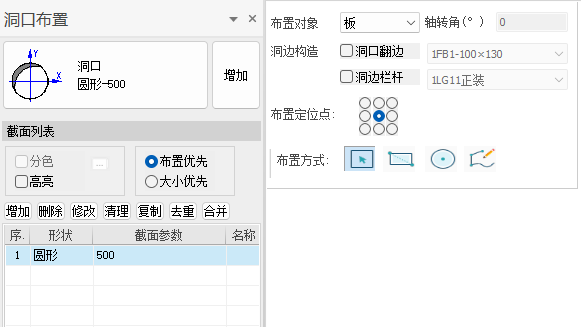

点击菜单中【洞口】图标后在屏幕左侧弹出板布置面板，布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。
点击【增加】按钮，弹出洞口的【修改洞口截面】对话框，当前支持圆形和矩形洞口的选择，可以在输入框内输入洞口的边长或直径。
截面列表
参见《截面列表》

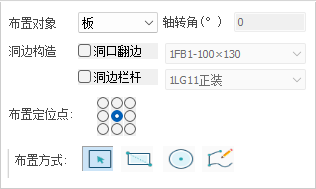

布置参数mini框
【布置对象】：可选择洞口布置的对象，当前支持选择板或墙。
【洞口翻边】：勾选此项后，则沿洞口外边缘，在洞口所在板上生成翻边（翻边是生成在板洞的附着构件上，目前仅支持板洞生成翻边），翻边的定位线与洞口外边线重合。点击下拉框可选择翻边截面。
【洞边栏杆】：勾选此项后，则沿洞口外边缘，在洞口所在板上生成栏杆（翻边是生成在板洞的附着构件上，目前仅支持矩形板洞生成栏杆）。点击下拉框可选择栏杆截面。
如果布置栏杆时有洞口翻边，则栏杆布置在翻边顶，栏杆底部外缘与翻边外缘齐；
如果布置栏杆时无洞口翻边，则栏杆布置在洞口所在板顶，栏杆底部外缘与洞口外缘齐。
【布置定位点】：可选择洞口插入的定位基点，分别为洞口的中心点、各角点和各边的中心点。
【布置方式】：
【拾取布置】：该功能可找到光标所在位置的最小围合范围，并以指定的板厚和错层值生成选定的结构板类型。
【矩形绘制】：该功能支持在布置对象上自由绘制矩形洞口，依次点击两点以确定矩形的两个角点。
【圆形绘制】：该功能支持在布置对象上自由绘制圆形洞口，点击第一点确定圆心，第二点确定圆洞直径。
【自由绘制】：该功能支持在布置对象上自由绘制多边形洞口，绘制时连续点击以确定洞口的边，最终形成的闭合区域即为洞口形状。
