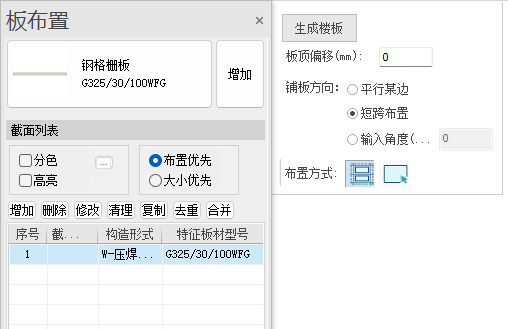

点击菜单中【钢格栅板】图标后在屏幕左侧弹出板布置面板，布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

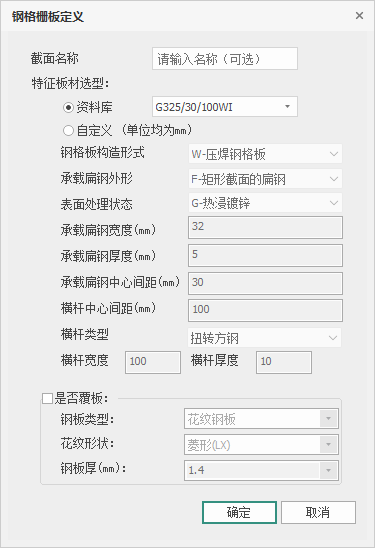

点击【增加】按钮，弹出钢格栅板的【钢格栅板定义】对话框，可定义钢格栅板的特征板材选型、是否覆板，截面名称可不输入。
【特征板材选型】：支持【资料库】选择和【自定义】钢板类型。
【资料库】：勾选【资料库】时，支持通过下拉选择《YBT 4001.1-2019 钢格栅板》中的标准钢格栅板类型。
【自定义】：勾选【自定义】时，支持自由定义钢板的构造形式、承载扁钢外形、表面处理状态等参数。
【是否覆板】：通过勾选选择是否为钢格栅板设置覆板，勾选后可设置覆板的【钢板类型】【花纹形状】【钢板厚度】。
截面列表
参见《截面列表》
布置参数mini框
【生成楼板】：运行此命令可自动在当前视口下由梁或墙组成的封闭区域内生成楼板，板截面取【截面列表】菜单中选择的截面值。
【板顶偏移】：指板顶相对于布置标高的距离。在世界坐标系下，板顶高于布置标高时为正值，低于标高为负值。当板顶标高相同时，新布置的板将代替原位置布置的板。
【铺板方向】：钢格栅板的铺板方向。
【平行某边】：勾选此种方式后，钢板布置时先选择某一构件，然后钢板的布置方向与所选的构件平行。
【短跨布置】：勾选此种方式后，钢板布置时自动平行于短跨方向。
【输入角度】：勾选此种方式后，可指定钢板与世界坐标系下X轴正方向的角度作为钢板的布置方向。
【布置方式】：
【框选绘制】：该功能允许通过两点的方式进行框选，找到框选范围内的由梁或墙组成的封闭区域。在每个封闭区域将布置选定的结构板类型。
【拾取布置】：该功能可找到光标所在位置的最小围合范围，并以指定的板厚和错层值生成选定的结构板类型。
