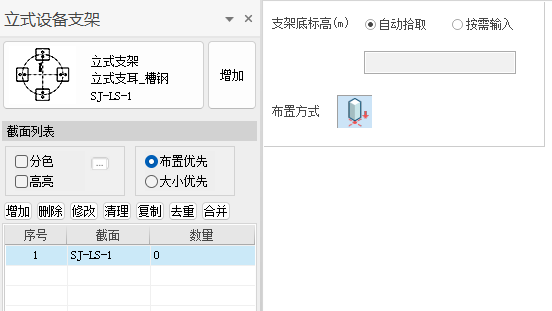

点击菜单中【立式设备支架】图标后，在屏幕左侧弹出立式设备支架的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。

截面参数

【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

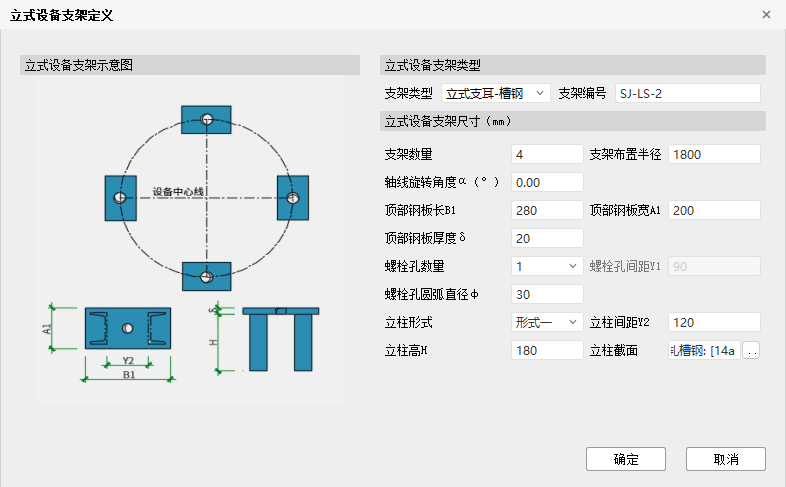

点击【增加】按钮，弹出立式设备支架的【截面定义】对话框，可通过下拉框定义立式设备支架的类型及尺寸规格。

定义面板部分名词解释：

【支架类型】：当前提供有【立式支耳-槽钢】【立式支耳-H型钢】【立式支腿】【环形焊接支座】四种类型的下拉选择，选择不同的立式支架类型时会切换其相应的图示和参数设置。

【支架数量】：立式设备支架在布置时以组的形式进行布置，支架数量为一立式设备下一组支架的数量。

【支架布置半径】：支架布置时以每组支架的圆心为布置基点，支架布置半径为每组支架中钢板中心点距布置圆心的距离。

【轴线旋转角度】：每组支架基于圆心顺时针的旋转角度值。

【立柱形式】：当支架类型旋转【立式支耳-槽钢】时可进行选择，提供两种形式的下拉框，切换后左侧示意图也随之切换。
|||
| :————: | :————: |
|形式一|形式二|

截面列表

参见《截面列表》

布置参数mini框

【支架底标高】：支持两种确定支架底部标高的方式。

【自动拾取】：程序后台默认支架布置在板顶或梁顶，自动拾取鼠标所在点位的板顶或梁顶的Z值，如用户所点点位无法获取相关构件或辅助线，则Z向标高为0。

【按需输入】：锁定拟布置支架的Z标高，仅补充用户在空间点位点取的（X,Y），这种情况可悬空，视觉上不与其他构件有贴临关系。

【布置方式】：
【单点布置】：在设定好截面后，鼠标来到工作空间游走，带有预览图示。点击要布置的空间位置（空间中任一点，包括衬图），点击即布置。（不需要实时尺寸标注）
