支墩，为混凝土材料的楼面设备支座，一般主要作用是支撑设备并与主体结构有效连接，使设备不会发生摆动、倾覆等事故，增加了设备的稳定性和安全性。

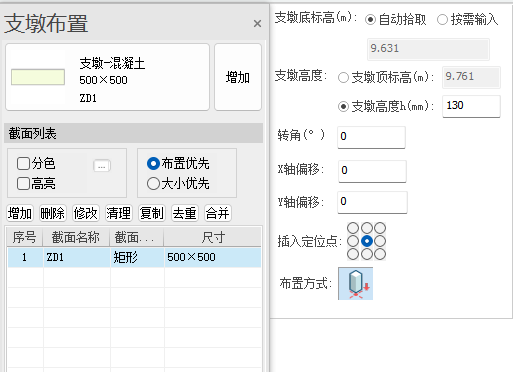

点击菜单中【支墩】图标后，在屏幕左侧弹出支墩的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。
点击【增加】按钮，弹出支墩的【截面定义】对话框，如图所示，可定义支墩的平面形状、尺寸参数、构件名称等相关参数。
【截面形状】：支持矩形、圆形两种截面形状的下拉选择。
截面列表
参见截面列表

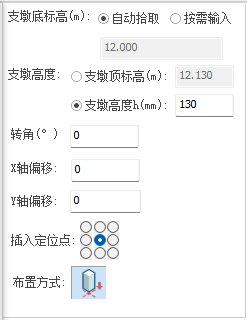

布置参数mini框
【支墩底标高（m）】：支持两种确定支墩底部标高的方式。
选择【自动拾取】：程序后台默认支墩布置在板顶或梁顶，自动拾取鼠标所在点位的板顶或梁顶的Z值，如用户所点点位无法获取相关构件或辅助线，则Z向标高为0。
选择【按需输入】：锁定拟布置支墩的Z标高，仅补充用户在空间点位点取的（X,Y），这种情况可悬空，视觉上不与其他构件有贴临关系。
【支墩高度】：支持两种确定支墩高度的方式。
（1）【支墩顶标高】：确认构件高度的方法之一，支墩高度=输入的支墩顶标高-支墩底标高（上述两种获取方式），选择这种方式时，属性面板此项可修改。
（2）【支墩高度】：直接输入支墩自身高度值。勾选本项后，“支墩顶标高”不可修改，内部数据自动联动。
【转角（°）】：以插入定位点为基点，支墩相对于基点沿X轴方向旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
【X轴偏移】：构件布置基点默认为支墩底面的截面中心点，X向偏移值为在整体坐标系XOY下，布置基点延X轴偏移长度（单位为mm），输入值为正时代表向X轴正向偏移。
【Y轴偏移】：构件布置基点默认为支墩底面的截面中心点，Y向偏移值为在整体坐标系XOY下，布置基点延Y轴偏移长度（单位为mm），输入值为正时代表向Y轴正向偏移。
【插入定位点】：可选择埋件插入的定位基点，分别为埋件的中心点、各角点和各边的中心点。默认拾取支墩定位点为支墩底的形心点。
【布置方式】：
【自由点选】：
（1）鼠标停靠悬浮，程序拾取鼠标悬浮处的构件表面，并根据参数判断是否拾取板顶、梁顶标高。
（2）点击确定支墩位置，或按Tab键进行定位坐标输入。
