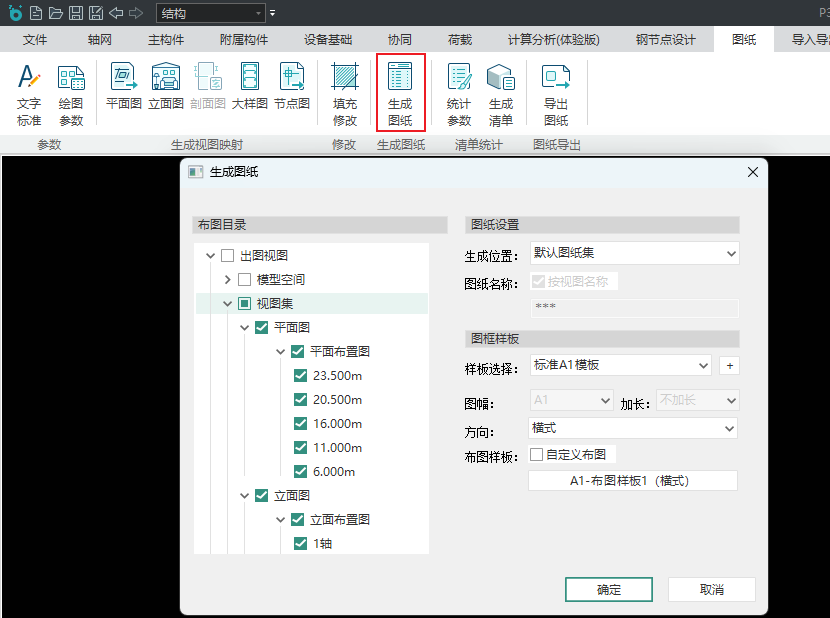

点击菜单中【生成图纸】按钮，便可弹出【生成图纸】对话框，如上图所示。
在这里通过【布图目录】、【图纸设置】、【图框样板】完成最终施工图的图幅、排版、套图框等工作，达到最终可送审的图纸成果。下面分别介绍【布图目录】、【图纸设置】、【图框样板】功能。

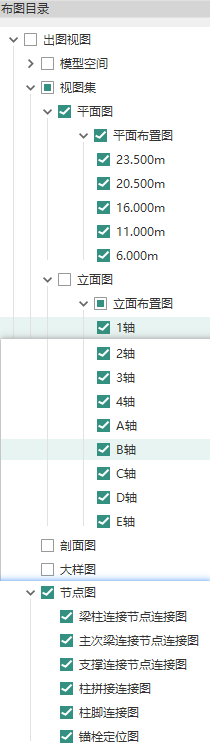

【布图目录】
在【布图目录】里可选择出图内容，选项包括【模型空间】里的三维视图和二维视图，视图集里的【平面图】、【立面图】、【剖面图】、【大样图】、【节点图】等。
【图纸设置】
在【图纸设置】里可设置生成位置和图名。

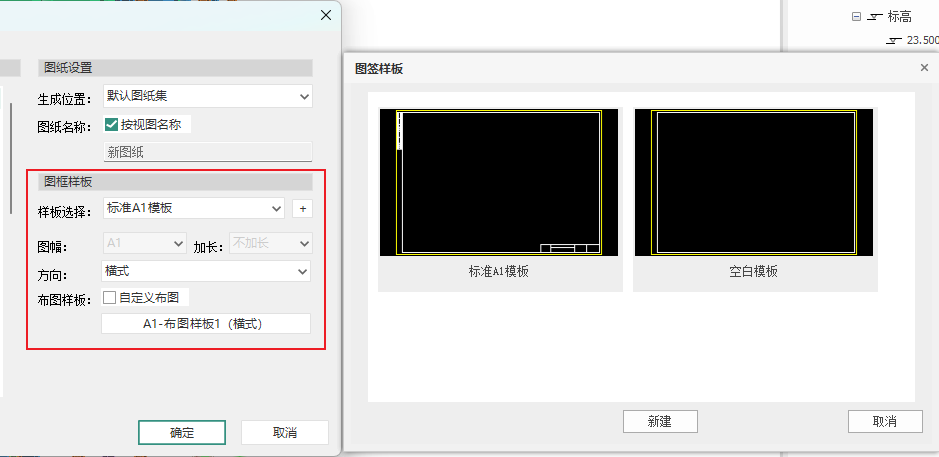

【图框样板】

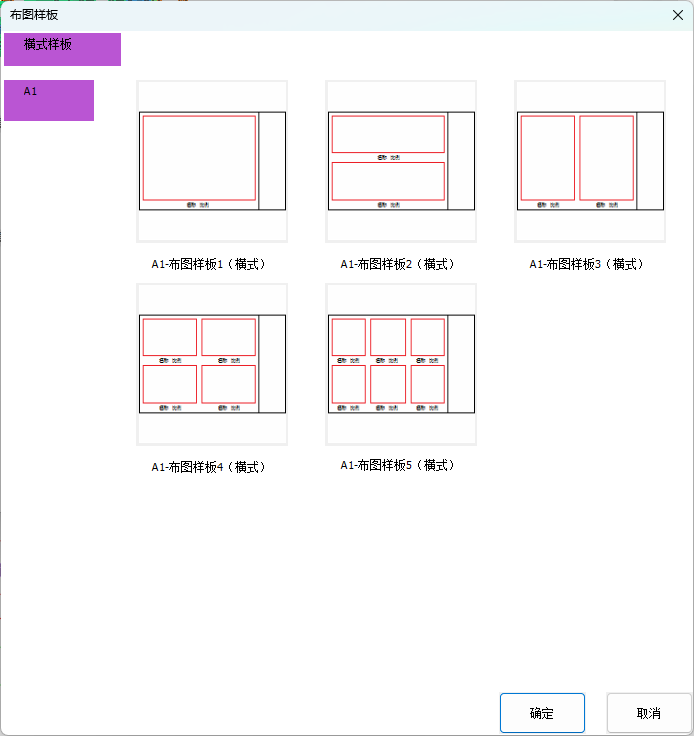

在【布图目录】里可设置样板、图幅、方向、自定义布图等。
