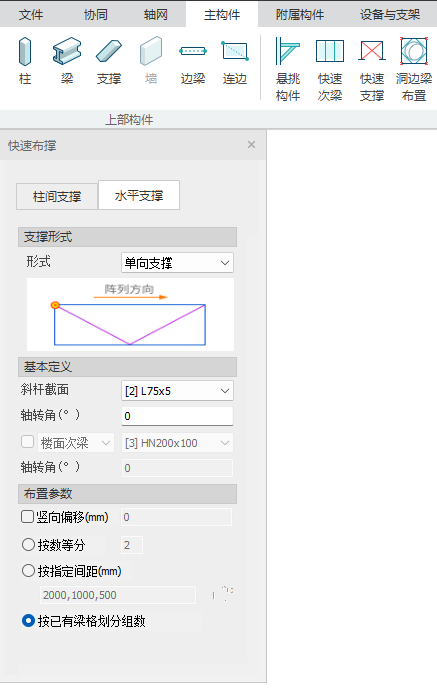

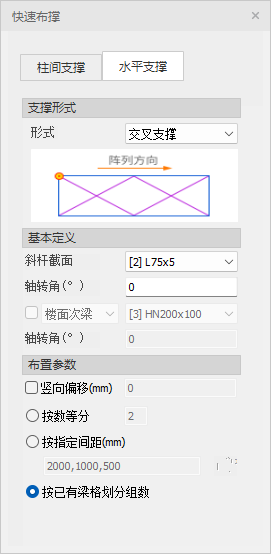

点击菜单中【快速布撑】图标后，在屏幕左侧弹出布置面板。
截面参数
【斜杆截面】：输入框内显示当前斜杆的截面，点击下拉框最下方选项可选择“新建截面”进行截面调整。
【斜杆旋转角】：在构件坐标系下，支撑构件绕中心轴旋转的角度，单位为度（°）。该数值应保留1位小数。当该数值为正数时，构件向逆时针方向旋转；当该数值为负数时，构件向顺时针方向旋转。
布置参数
【横向竖杆的勾选】：可勾选复选框，确定是否要生成横向竖杆，并根据布置场景，选择竖杆对应的构件子类别。
下拉框最下方选项可选择“新建截面”进行截面调整。
当选择“按已有梁格划分组数”时，该选项自动灰置，不再支持配置生成竖杆。
【竖向偏移】：相对于围区边界的竖向偏移值，单位mm。
【按数等分】：输入框内输入拟划分的组数，在布置范围内等间距分布。
【按指定间距】：输入框内输入布置的水平支撑的布置间距，用间隔符隔开（英文逗号等）；
【过滤内部梁】:勾选此项后，仅以最外圈构件作为水平支撑的围区边界。
 |
 |
|---|---|

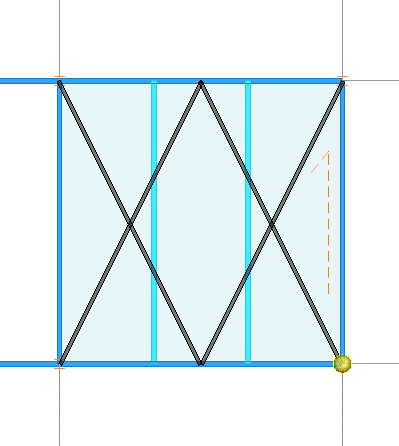

| 过滤内部梁，在最大围区内生成 | 不过滤内部梁，则在最小围区内生成 |
【拾取间距】：
快速拾取已布置水平支撑的梁，并读取其水平支撑间距值，并自动写入输入框，右键确认完成拾取。
其拾取的间距的顺序，以鼠标更靠近的端点为起点，向基准构件的长度方向拾取数据。
【按已有梁格划分组数】：
- 选择围区后，会自动将围区范围内的内部梁，作为水平支撑的竖杆，优先从选中范围的最左侧/最上侧开始首列/首行的支撑布置。
- 水平布置生成时会优先从有柱位的点位开始发起，角部次之，故有时会生成不能完全衔接的情况，可自行完善。

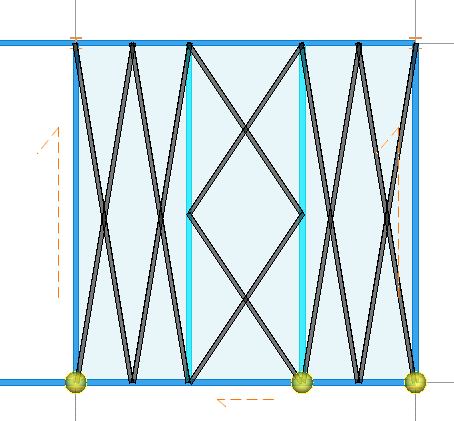

- 如框选多行多列，会优先生成首行/首列的水平支撑，并按首列/行支撑端点情况，顺次衍生次列/行支撑。
- 更适用于已经布置完楼面次梁的阶段。
操作布置
（1）点击RIBBON菜单按钮，打开布置对话框。
（2）选择要布置的支撑形式。
（3）设定其他参数，选择布置方式
（4）点击或框选边界梁，选中的梁以高亮显示，右键完成范围确认，并同步显示构件预览。
注：生成范围为选中梁可围合的区域，可能有一根梁的部分梁段组成。
（5）根据构件预览情况，可TAB切换布置起始点和布置方向，右键确认布置，ESC退出。
（6）右键后，本次支撑布置完成，可继续选择布置区域进行第二次支撑布置，或右键推出工具。
功能特点
- 按梁格划分支撑组数，自动生成楼面斜杆
- tab快速调整支撑方向
- 间距布置，鼠标点位决定起始端
