2.2.1快速悬臂构件

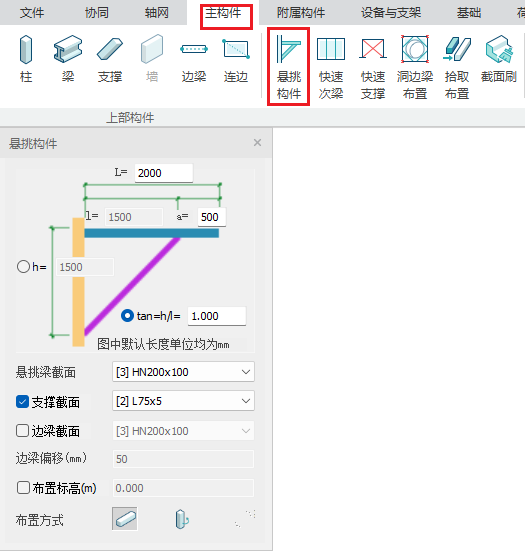

点击菜单中【悬臂构件】图标后，在屏幕左侧弹出布置面板。

布置参数

【撑杆角度确认方式】支持多种撑杆角度确定方式，radio选中后，其余方式自动灰置，但内部参数支持联动显示，方便校核。

【支架标高偏移(mm)】：输入以控制支架顶部与插入基点的高度偏移值。

【边梁截面】：默认不勾选。
不勾选“边梁截面”，布置支持按单点布置，布置参数中边梁相关条目置灰。
勾选“边梁截面”，布置方式仅支持按两点布置。程序在悬挑端按布置参数生成边梁，边梁独立不成组。在下拉框中可以进行边梁截面的选择。
默认当边梁截面为槽钢时，槽钢边梁向内侧开口。

【边梁偏移】：边梁基于支架顶部偏移的距离，单位mm。

【布置标高】：勾选后，可设定悬挑构件的顶部标高，单位m。

【选择梁端布置】：
选择梁构件，在梁端沿梁轴向外生成悬挑构件，一次布置生成一个悬挑构件，生成后构件不成组。悬挑构件优先在无其他构件占位冲突的一端生成；如梁端两端均无占位构件，鼠标靠近的一端优先生成支架；当梁端有沿梁轴方向的构件与之顺接，则不予生成悬挑构件。

【单点旋转布置】：
（1）点击确定悬挑构件顶点，或按Tab键进行悬挑构件顶点定位坐标输入。鼠标可选择网格线的任一点（包括网格的交点）。悬挑构件顶点为悬挑梁顶面中轴线与竖向构件中轴线的交点。
（2）移动鼠标，鼠标指针方向与起点之间形成实时预览，通过单击或输入支架的旋转角度，确定边梁的布置方位。

【两点布置】：勾选【边梁截面】，该布置方式启用。
（1）单击确定第一个支架顶点，或Tab键输入其定位坐标，
（2）单击确定最后一个支架顶点，或Tab键输入其定位坐标；若两点布置时跨越柱，柱上自动伸出挑梁；
（3）输入支架旋转角度，支持鼠标单击确定或输入角度，右键取消。
