图纸是工程项目设计结果表达的主要内容，也是BIMBasePlant-S软件的核心功能之一。

平面模板图是表达各项图形设计结果的基础，也是指导施工的基础，格外重要。使用传统设计软件完成设计时，模板图要么手画，要么使用软件基于计算模型自动出图，这两种方式都是间接出图，是图模不一致的根源。BIMBasePlant-S程序力克这一难点，基于施工图模型，采用剖切投影成图机制，实现了二维图纸客观反映真实三维施工图模型的目的，这是正向设计的另一表征项。

BIMBasePlant-S出图包含以下基本功能：
（1）自定义文字、图层、线型功能，满足不同设计院定制自己院标的需求；

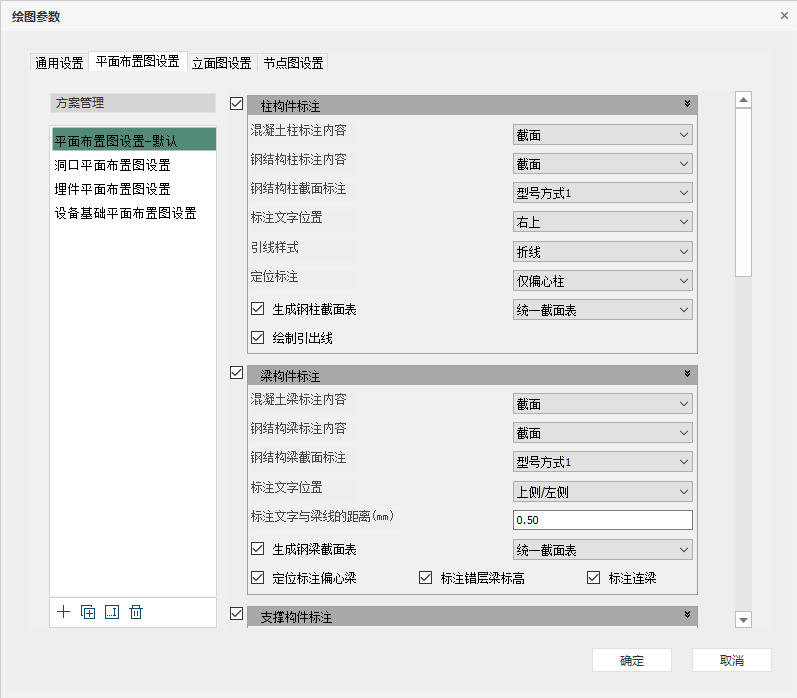

（2）内置一套标准图参数，实现默认出图即高质量的效果，同时也开放丰富的出图参数，由设计师根据实际情况选用；
（3）根据工业结构特点，自动完成平面图布置图、平面布置图、埋件平面布置图、设备基础平面布置图、立面图、大样图、节点图绘制，同时图纸中会根据已收资条件或者设计师建模情况表达楼梯、栏杆等附属构件。

只有出图基本功能还不够，为了出好图，BIMBasePlant-S软件还针对各中图纸的缺省绘图做了大量优化工作：
（1）针对钢结构平、立面布置图，结合设计院出图习惯，优化钢构件截面表达方式，采用了截面列表+图面简化的方式；
（2）针对图纸中的构件提供符号化表达选项，由设计师根据出图习惯进行设置；
（3）根据楼面板情况自动填充+说明方式进行表达；
（4）文字避让；
