考虑到用户可能在PM端发起修改,程序支持通过对比,提供增量的方式导入PMcad,以避免重新导入PMcad会带来一部分重复的工作量。

交互流程
首先,用户以全量导入的方式,通过【导入PMcad】导入过相关工程的JWS文件。
其次,用户在Pkpm端对该JWS文件有部分修改,并拟将更新部分或全部导入-s程序。

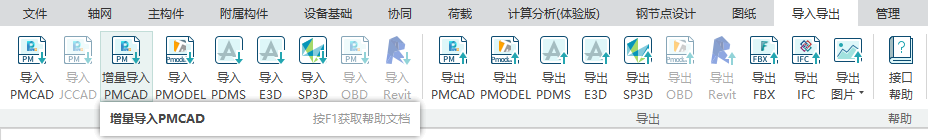

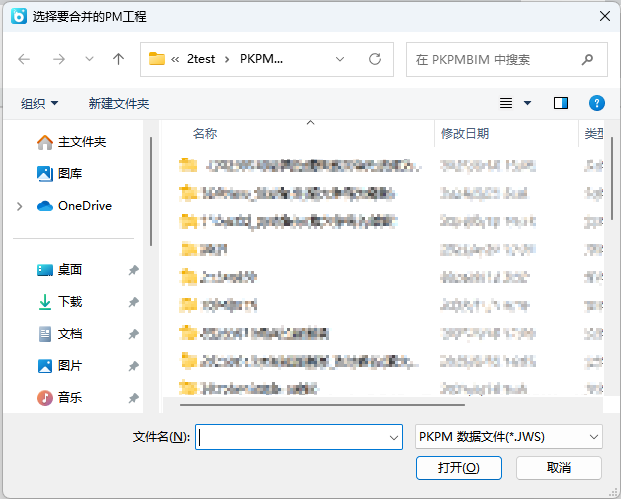

【增量导入PMcad】点击按钮,弹出对话框,选择要合并的PM工程路径。

选中对应的JWS文件,点击确认,弹出增量对话框

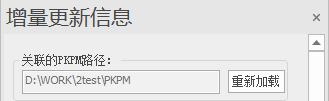

【关联的PKPM路径】
【重新加载】点击重新加载,弹出对话框,用户选择拟更新的PM路径。
导入PMCAD时,jws可处于打开状态,不用走完前处理,支持实时更新。
【根据标高范围选择】用户对产生的关联的PM模型相对现有-S模型产生的差异,可以通过控制构件所处的标高范围进行筛选查看。
【根据构件类型筛选】用户对产生的关联的PM模型相对现有-S模型产生的差异,可以通过筛选构件的类型进行查看。目前支持以下类型。

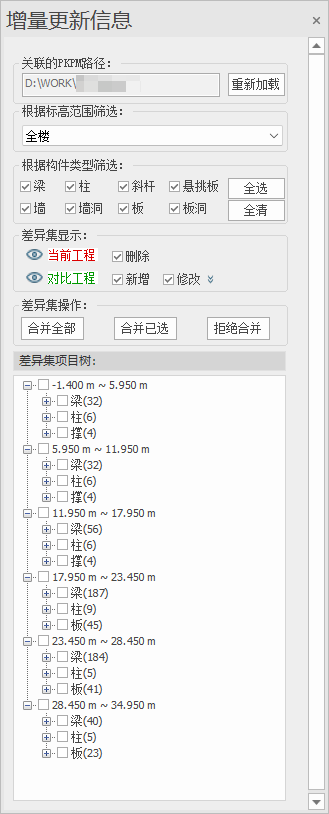

【差异集显示】程序为差异集的显示提供多种控制组合来实现配置方案,主要控制方式为提供更新前后两个模型的显隐及差异集的需要显示的项目确定。


【眼睛按钮】为模型可视性按钮,支持复选,可同时出现。
【当前工程】已打开的BIM工程模型,默认没有变化的构件底色为灰色填充黑色线框(该配色方案称为在增量对比下的基础色)。没有变化的构件仅在当前工程绘制。有变化的构件在当前工程中绘制为红色。
【对比工程】即将进行增量查看的PM工程模型,默认与当前工程相同的部分以基础色显示,有差异的部分根据差异类型赋色填充。没有变化的构件不在对比工程中绘制。有变化的构件在对比工程中绘制为绿色。
【差异集】对比出来的差异一般分为三类:删除原有构件(一般在当前工程中具备体现条件,红色绘制;)、新增构件(一般在对比工程模型中具备体现条件,以绿色绘制)、修改(在对比和当前工程中都能体现,默认颜色当前模型中红色对比工程中为绿色)
如,新增构件,一般指对比工程相对当前工程有新增,仅在对比工程中绘以绿色显示;
如,删除构件,一般指对比工程相对当前工程有缺少,仅在当前工程中绘以红色;
如,更改构件,一般在当前工程为红色,对比工程为绿色。

【差异集操作】

【合并全部】指合并经过筛选后,出现在项目列表中的全部差异。
【合并已选】指合并经过筛选后,出现在项目列表中并由用户选中高亮显示的差异。(工作空间中高亮的差异)
【拒绝合并】指拒绝并删除从本次差异集中删除已选差异。如有需要,可再次执行增量导入。
【右上角×】隐藏对话框,对差异集不做任何动作。

【差异集项目树】对差异列表中条款,支持单选、多选。
【左键单击】单击列表中某个选项,选中该行构件并蓝色高亮。对应的工作空间中该构件仅高亮不缩放。
【左键双击】双击列表中某个选项,选中该行构件并定位。对应的工作空间中该构件高亮。
【在工作空间中的动作】在工作空间中,用户可对构件进行选择,支持单选、多选。默认选中的是当前工程的构件(新增除外)支持左键单击、左键双击,右键,与差异列表对应高亮。
