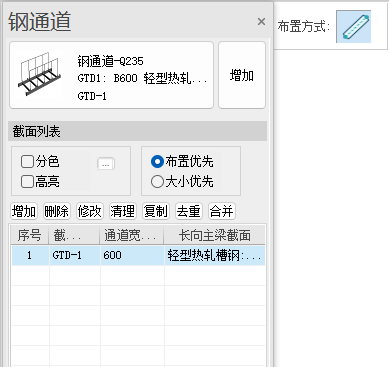

点击菜单中【钢通道】图标后，在屏幕左侧弹出钢通道的布置面板。布置面板由三部分组成：截面参数、截面列表和布置参数mini框。
截面参数
【截面参数】面板包括选定构件的【特性展示】及创建截面的【增加】按钮。

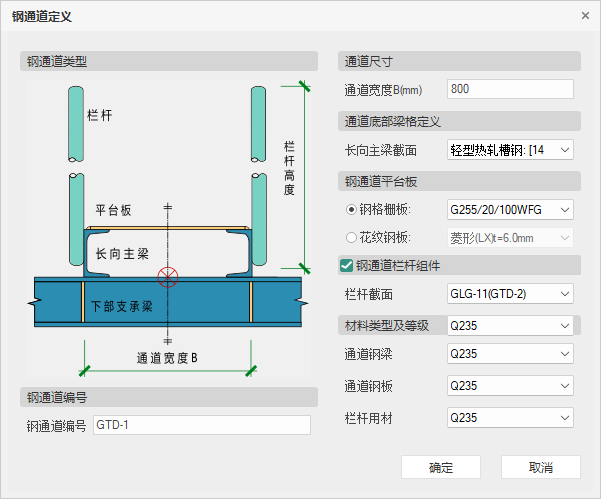

点击【增加】按钮，弹出钢通道的【截面定义】对话框，如图所示，可定义钢通道的类型、尺寸参数、组成构件的截面及间距要求、构件名称等相关参数。
【钢通道类型】：目前支持顶接式钢通道。顶接式钢通道一般与主体结构顶接，由两根长向主梁和附着其上的钢栏杆、钢格栅板组成。
【通道宽度】：为通道面净尺寸宽度，单位为mm。
【通道底部梁格定义】：支持设定顶接式钢通道底部长向主梁的截面型号。
【钢通道平台板】：支持钢格栅板、花纹钢板两种类型。默认短跨布置。
【钢通道栏杆组件】：默认勾选，支持在底部长梁的顶面或外侧面设置栏杆。
截面列表
参见截面列表
布置参数mini框
【布置方式】：
【两点布置】：通过指定起始支承梁上的起点和终端支承构件，在同一水平面内建立与起始端梁垂直的钢通道。钢通道长度默认为支承梁的中轴线之间的水平投影距离。
（1）左键单击起始端支承构件（梁）上任一点，或Tab键进行定位距离输入。
（2）鼠标移动产生预览，左键单击终端的支承构件。
