5.4.3 梁底筋自动避让

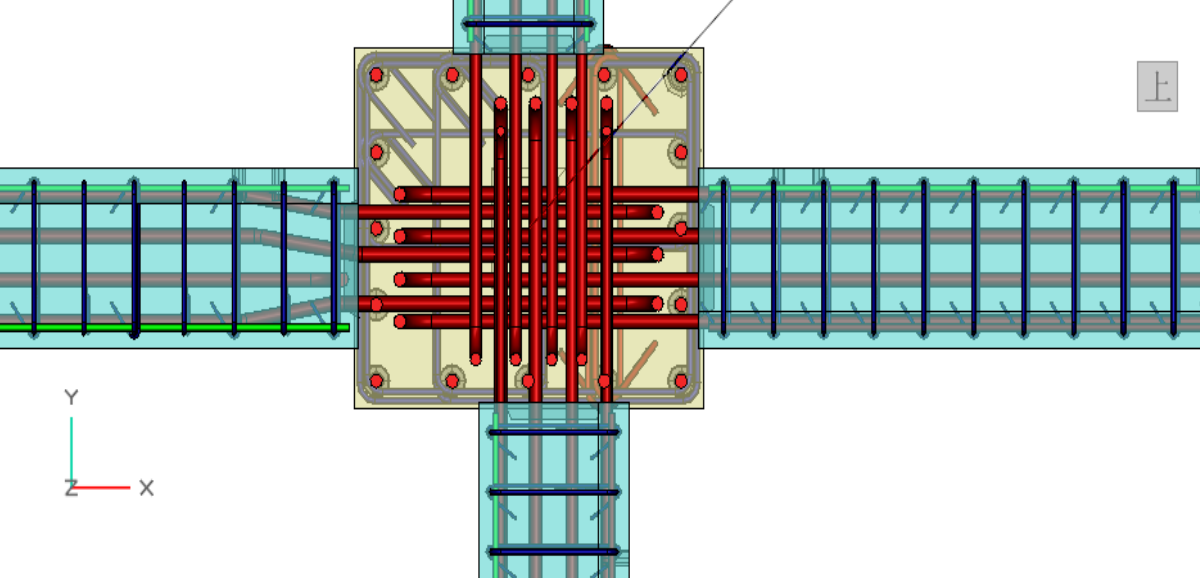

本功能用于调整梁柱节点核心区钢筋碰撞的问题，框选节点后检查钢筋碰撞并自动完成钢筋避让，支持平行弯折、弯折+平移两种方式，可设置避让距离范围、避让方式、避让方向、避让精度等参数，让避让方式更灵活，解决了梁柱节点钢筋避让修改的痛点，效果图如下。

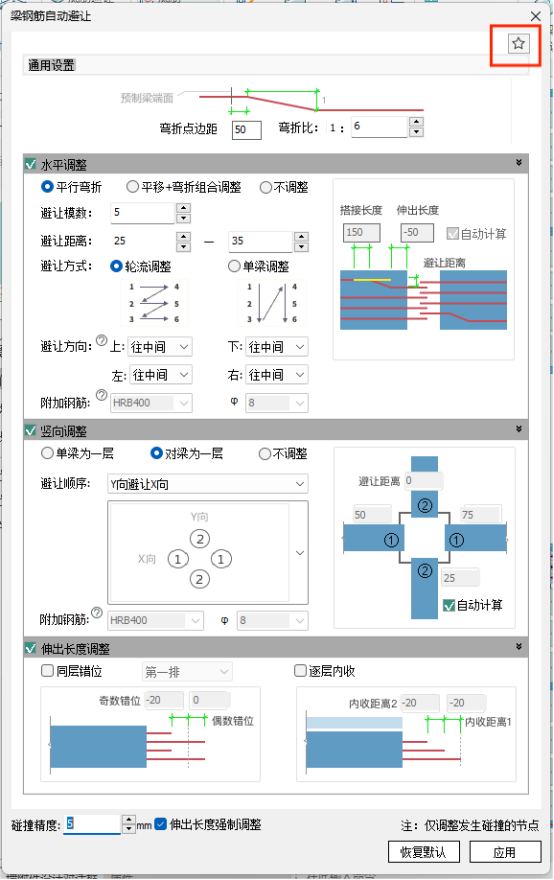

点击【深化设计】-【梁底筋自动避让】，弹出梁钢筋自动避让对话框，如下图所示。



【收藏夹】：支持参数保存至收藏夹，灵活复用。

通用设置

【弯折比】：钢筋水平弯折偏移距离与水平弯折长度的比。

【弯折点边距】：可调整预制梁端部截面至弯折点的距离。

【碰撞精度】：针对钢筋和钢筋之间的净距，可预设碰撞精度，即钢筋最小净距，本【梁钢筋自动避让】功能仅对精度范围内发生碰撞的钢筋进行调整。

水平调整

梁钢筋水平调整方式包含【平行弯折】、【平移+弯折组合调整】和【不调整】三类。

【平行弯折】：节点两侧预制混凝土梁内的部分钢筋都平行向某一侧弯折，使钢筋端头水平伸出混凝土。



【平移+弯折组合调整】：采用平移和弯折组合调整的方式，节点一侧的预制混凝土梁内的部分钢筋平行向某一侧弯折，可以使钢筋弯折的次数尽可能减少。



【不调整】：不对钢筋进行特殊处理，节点两侧预制混凝土梁端头的钢筋为直线形式；可用于清空所选节点已设置的钢筋避让效果，将进行水平弯折处理的钢筋恢复为直钢筋，不影响避让值。

【自动计算】：当勾选【自动计算】时，检查到钢筋碰撞后，从左侧/下侧梁的第一根钢筋开始依次避让节点处的梁柱钢筋。

【避让模数】：在避让距离范围内，距离的增值单位，可以避免碎数的产生。

【避让距离】：钢筋弯折的偏移距离。

【避让方式】：包含【轮流调整】和【单梁调整】两种方式，轮流调整即左右两端钢筋依次调整，单梁调整即在整体调整左侧梁钢筋之后再进行右侧梁端钢筋的调整。



【避让方向】：可根据个人需求自动设置梁底筋的优先变动方向，包含向上、向下、往中间、往两边四种类型。

【附加钢筋】：可以设置附加钢筋的钢筋强度和直径，且只有在箍筋架立筋移动后才可补充附加钢筋。

竖向调整

梁钢筋竖向调整方式包含【单梁为一层】、【对梁为一层】和【不调整】三类。

【单梁为一层】：每个梁都竖向抬至不同高度。



【对梁为一层】：同向梁竖向抬起至相同高度。



【不调整】：钢筋恢复水平。

【自动计算】：当勾选【自动计算】时，检查到钢筋碰撞后，①号梁在最下方，依次类推向上自动计算避让距离。

【避让顺序】：有【X向避让Y向】和【Y向避让X向】两种类型。

【附加钢筋】：可以设置附加钢筋的钢筋强度和直径，且只有在箍筋架立筋移动后才可补充附加钢筋。

伸出长度调整

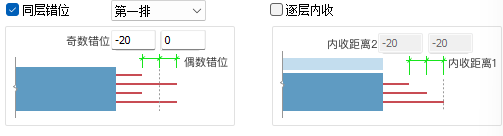

伸出长度调整方式包含【同层错位】和【逐层内收】两类。
