5.7.4 连接钢筋布置工具

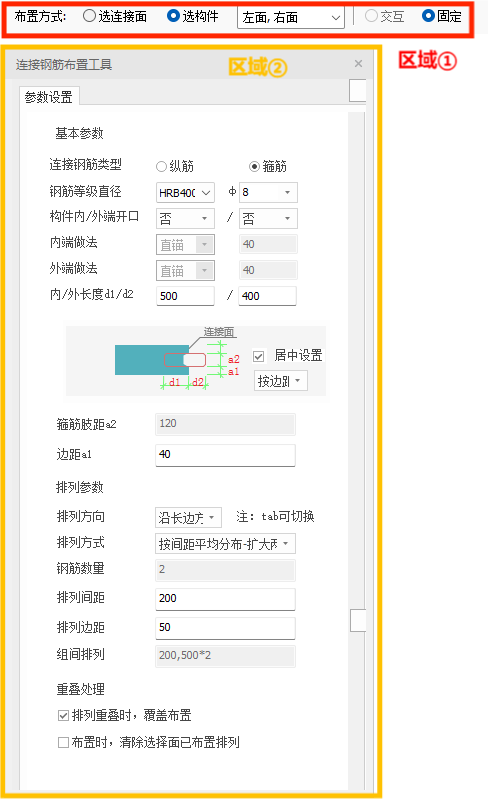

点击【深化设计】-【连接钢筋布置工具】命令，弹出如下图所示的对话框。



该功能支持预制隔墙、梁带墙、剪力墙、预制梁、预制柱、外挂板以及其他各类构件补充连接钢筋，并支持连接钢筋进入钢筋编辑环境编辑修改。

区域①：布置方式

有【选连接面】和【选构件】两种布置方式。

【选连接面】：自由选择想要布置连接钢筋的构件面，可以选择【交互】和【固定】两种布置方式。

【选构件】：选择想要布置连接钢筋的构件，勾选想要布置的构件面，构件面有【左面】、【右面】、【顶面】、【底面】、【前面】、【后面】六种。只可选择【固定】的布置方式。

【交互】：连接钢筋可以在构件面上自由选择想要布置的位置。

【固定】：连接钢筋在构件面上布置的位置是固定不变的。

区域②

• 参数设置

  【连接钢筋类型】：有【纵筋】和【箍筋】两种类型。

  【钢筋等级直径】：可选择钢筋等级与直径。

  【构件内/外端开口】：可选择构件内端/外端是否开口，选择【是】时可对内端/外端做法进行选择。

  【内端做法】/【外端做法】：有【直锚】、【90°弯钩】和【135°弯钩】三种做法，并可对弯钩长度进行调整。

  【内/外长度d1/d2】：连接钢筋伸入构件的长度/连接钢筋伸出构件的长度。

  当布置方式选择【固定】时，可选择是否勾选【居中设置】，不勾选【居中设置】时，可对【箍筋肢距a2】和【边距a1】进行调整。

  【居中设置】：分为【按肢距居中】和【按边距居中】，可分别对【箍筋肢距a2】或【边距a1】进行调整。

• 排列参数

  【排列方向】：有【沿长边方向】和【沿短边方向】两种。（使用tap键可进行切换）

  【排列方式】：分为【按钢筋数量均匀分布】、【按间距限值均匀分布】、【按间距平均分布-扩大两端】、【按间距平均分布-边距区间】和【自定义序列】五种排列方式。

  根据排列方式对【钢筋数量】、【排列间距】、【排列间距】和【组件排列】进行数据调节。

  【重叠处理】：有【排列重叠时，覆盖布置】和【布置时，清除选择面已布置排列】两种处理方式，勾选生效。
