6.1.13 线盒避让钢筋

当机电线盒与板上钢筋发生碰撞时，可使用【线盒避让钢筋】功能，程序根据设定的参数，自动移动发生碰撞的线盒，其使用步骤及功能介绍如下：

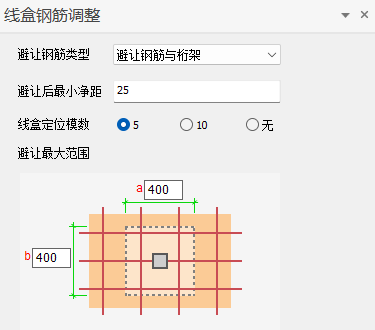

• 【避让钢筋类型】：支持线盒避让钢筋和桁架和仅避让钢筋；

• 【避让后最小净距】：移动后的线盒外轮廓与周围钢筋外表皮的最小距离，用户可修改本参数值；

• 【线盒定位模数】：移动后的线盒距离预制板边的定位需满足相应模数，支持设置模数5、10或无模数；

• 【避让最大范围】：板局部坐标系下，线盒在X、Y方向上的移动范围，程序处理时，线盒将在本区域内尝试移动避让钢筋，线盒的轮廓不能超过本范围。


避让参数设置完成，即可在模型区单选/框选需要避让的线盒，程序按照上诉参数尝试移动线盒，且选取与原位最相近的位置。若以上三个参数无法全部满足，则避让失败。

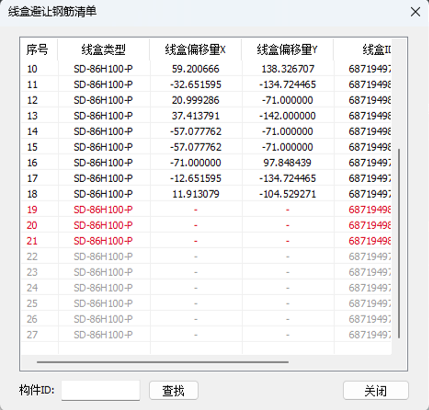

完成避让后，可弹窗选择显示线盒避让钢筋清单，其中黑色为避让成功的线盒，红色为避让失败的线盒，灰色为无需执行避让的线盒；双击条目可定位至所选线盒。
