5.4.11 柱连接设计

在【深化设计】中，点击【柱连接设计】命令弹出如下图所示的对话框。



钢筋处理分插筋、拉筋和端头三种，可勾选显示上层柱纵筋、下层柱纵筋和插筋。

(1)钢筋处理—插筋

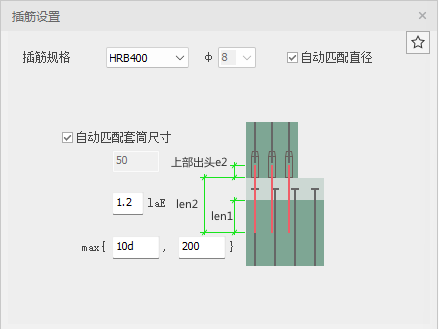

• 插筋规格

  【钢筋型号】：HPB235、HPB300、HRB335、HRB400、HRB500、CRB550、CRB600、HTRB600、T63

  【钢筋直径】：可勾选自动匹配直径，自动匹配上层钢筋直径。

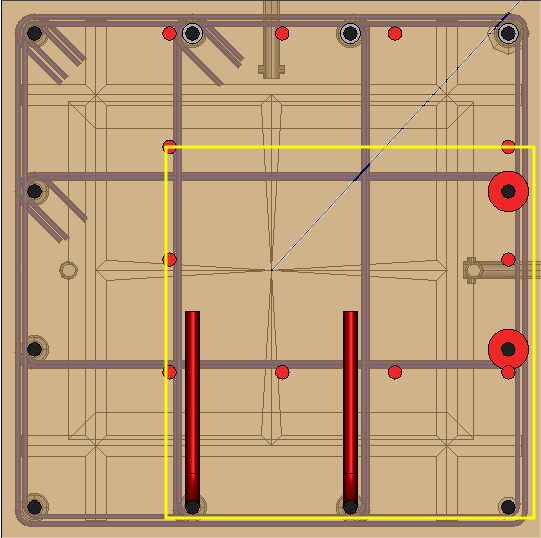

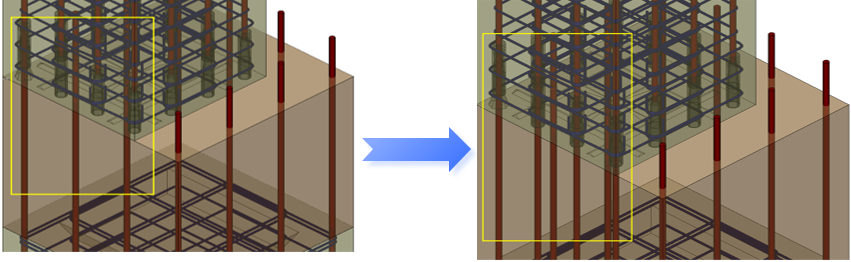

  俯视图下，框选或点选上层柱钢筋小圆点（红色），右键确认即可，处理成功后钢筋呈上图黄色框区域，旋转视图查看处理效果如下图所示。



  (2)钢筋处理—拉筋

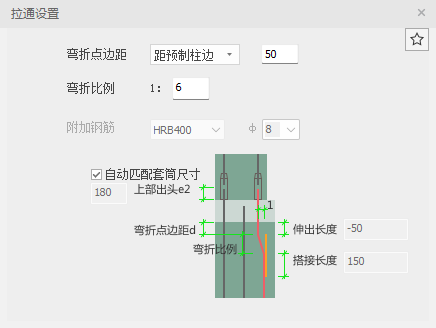

• 弯折点边距

  弯折点边距分为【距预制柱边】和【距结构楼面】两种。

• 弯折比例

  弯折比例设置的数越小，弯折角度越大；反之数越大，角度越小。

  勾选自动匹配套筒尺寸，根据上层柱套筒情况，自动设置上部出头长度。

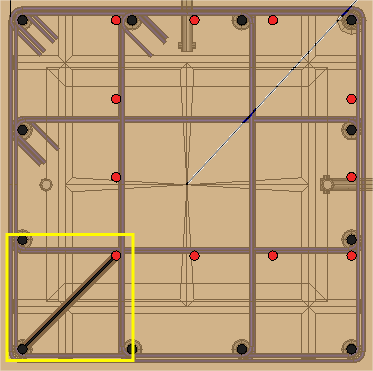

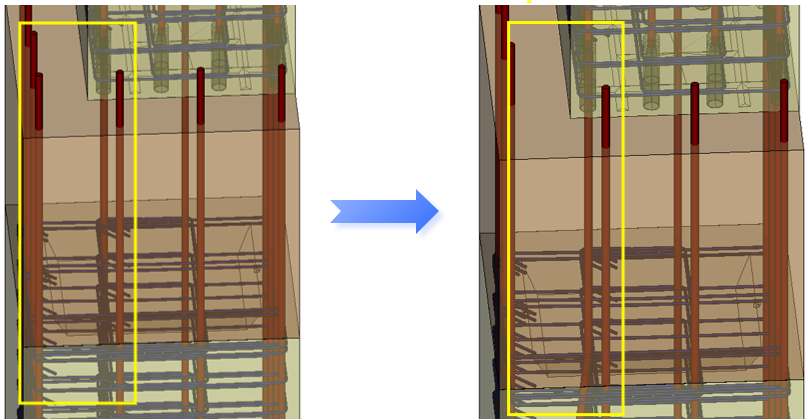

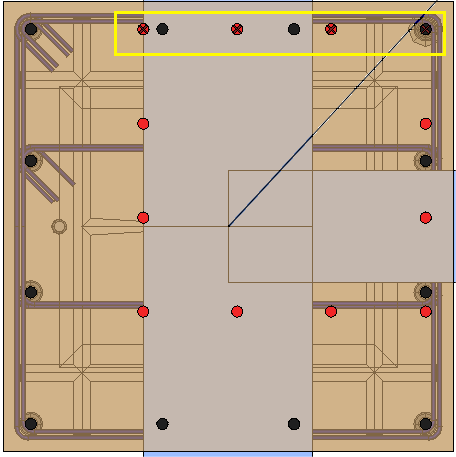

  俯视图下，依次点选本层柱钢筋小圆点（黑色）和上层柱纵筋（红色），右键确认即可，处理成功后钢筋呈上图黄色框区域，旋转视图查看处理效果如下图所示。



  (3)钢筋处理—端头

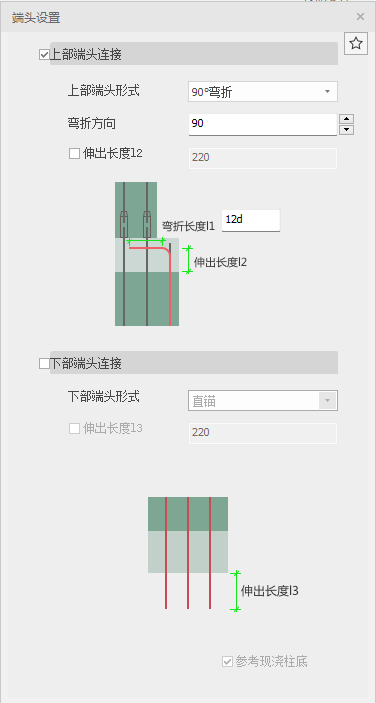

• 上部端头连接

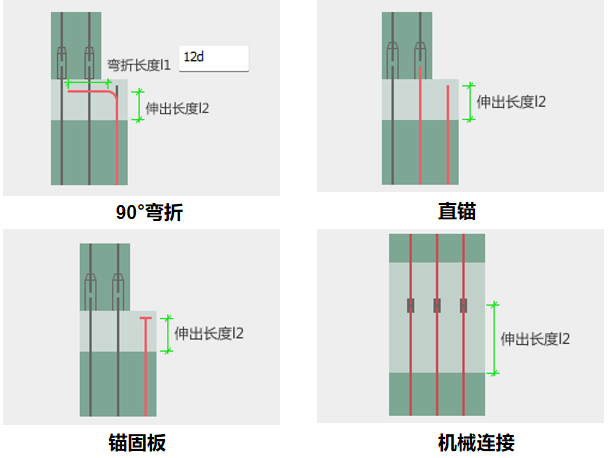

  【上部端头形式】：分为【90°弯折】、【直锚】、【锚固板】和【机械连接】四种端头形式。



  【锚固板系列】：包含CABR-圆-部分受力、CABR-圆-全部受力、CABR-方-部分受力、CABR-方-全部受力四种锚固版样式，还可通过附件库选择其他样式。

  【机械连接端头】：包含剥肋滚轧标准型，也可通过附件库选择其他样式。

• 下部端头连接

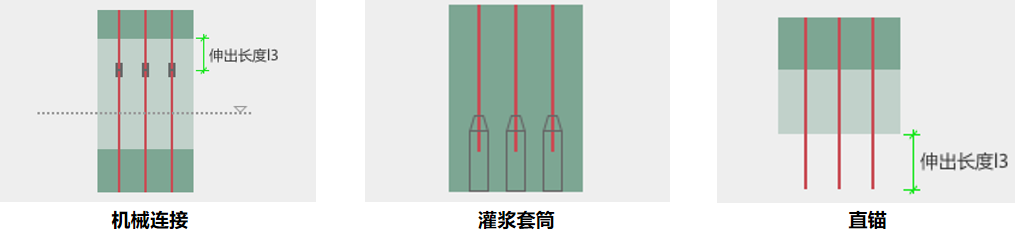

  【上部端头形式】：分为【机械连接】、【灌浆套筒】和【直锚】和三种端头形式。



  【机械连接端头】同上部端头连接。

  【灌浆套筒类型】分为【半灌浆套筒】和【全灌浆套筒】两类。



  俯视图下，框选或点选上层柱钢筋小圆点（黑色），右键确认即可，处理成功后钢筋呈上图黄色框区域。
