6.2.2 识别预留预埋

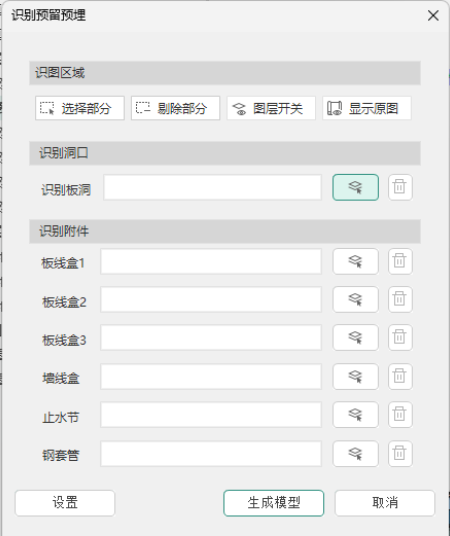

点击【新识别预留预埋】下拉对话框弹出识别预留预埋对话框，如下图所示。

识图区域

包含【选择部分】、【剔除部分】、【图层开关】、【显示原图】，可以通过本部分功能对导入的DWG进行部分图素的隐藏和显示控制。

识别洞口

点击【识别洞口】中的选择洞口按钮，选择图纸中相应的图层，在构件类别后的对话框中会显示相应的图层名称。

识别附件

点击【识别附件】中的选择附件按钮，选择图纸中相应的图层，在构件类别后的对话框中会显示相应的图层名称。

可最多选择3种不同图层的板线盒、1种墙上线盒、1种止水节以及1种钢套管。点击确定后，程序会自动生成线盒和洞口，吸附在相应的预制墙和预制板上。

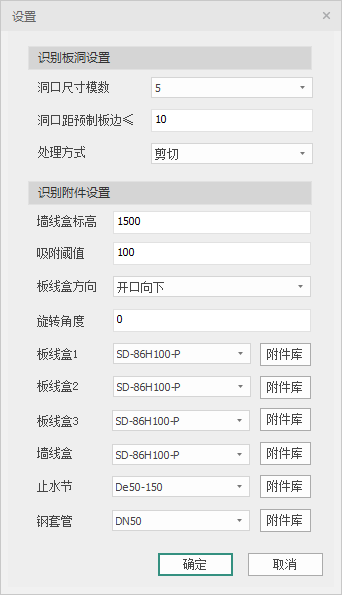

• 点击【设置】弹出如图所示对话框。



  【识别板洞设置】：可设置洞口尺寸模数、洞口距预制板边的最大距离、洞口在板边时的处理方式。洞口尺寸模数，程序将自动处理生成的洞口尺寸，使其符合相应的尺寸模数。洞口距离板边过近时，可设置临界值，程序可自动对小于临界值的洞边混凝进行剪切。

  【识别附件设置】：可设置相应的附件参数，具体参数如下。

  【墙线盒标高】：生成的墙线盒中心到墙底的距离。

  【吸附阈值】：识别的图块到最近的墙距离，若距离超过该阈值，则生成无法成功。

  【板线盒方向】：可设置生成的线盒【开口向下】或【开口向上】。

  【旋转角度】：可对生成的附件的布置角度进行调整。

  【规格】：此处下拉框各图层对应的附件的规格，直接选用即可。如需增、改规格可直接点击右侧的【附件库】按钮，跳转至附件库页面操作。

• 生成模型

  点击生成模型，完成建模。
