5.3.3 墙附件设计

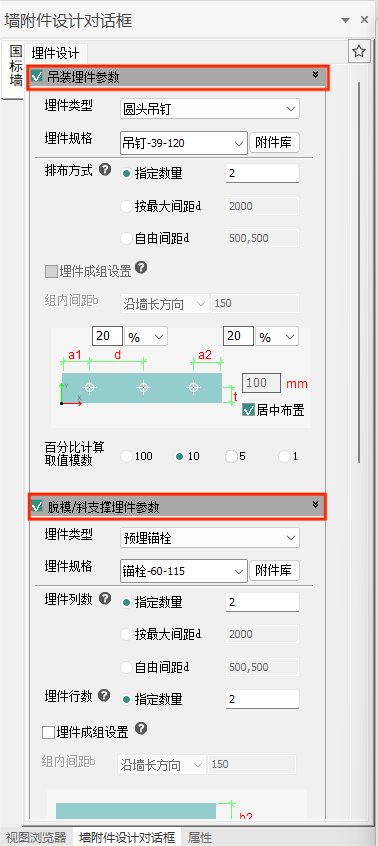

点击【深化设计】-【墙附件设计】，弹出墙附件设计对话框，如图所示。
完成预制构件配筋后，用户可框选或单选预制墙进行埋件设计，包含吊装埋件、脱模/斜撑埋件及拉模件。可通过勾选/取消勾选参数栏前的方框，控制在附件设计时是否设计该类附件。
若不勾选该类附件，则相关参数置灰且折叠，进行预制构件附件设计后，该类附件状态不改变（保持原有状态——不布置，或不改变已存在同功能附件）；若勾选该类附件，则可以单独重新设计该功能附件，且影响其他功能的附件。

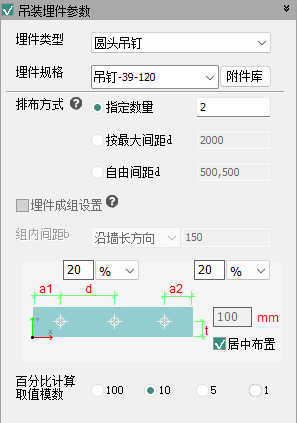

吊装埋件参数
【埋件类型】：可以在此选择埋件类型，有【圆头吊钉】、【预埋锚栓】、【弯吊钩】和【直吊钩】四类。
【埋件规格】：可以下拉挑选埋件规格，也可以链接【埋件库】选择埋件规格，埋件库内规格可自定义。
- 排布方式
吊点排布为吊点(吊钉中心/弯钩中心/锚栓中心/一组(两个)锚栓中心)沿长方向的排列设置，提供以下三种设置方式:
【指定数量】:按照a1、a2设置取边距值，按用户设置吊点数量在满足边距的条件下均匀布置。
【按最大间距d】:按照a1、a2设置取边距值，间距按照用户设置最大间距反算吊点数量，余数均分在首尾间距里；若墙长L-左右边距≤最大间距，则只布置两个吊点。
【自由间距d】:按照a1、a2设置取边距值，中间吊点定位按照自由间距依次取值。 - 埋件成组设置
两个【预埋锚栓】组成一个吊点，吊点中心位于两个【预埋锚栓】中间,勾选该选项时，可对【组内间距b】进行调整。
【组内间距b】为吊点内两个预埋锚栓的中心距离，沿墙长方向布置。 - 百分比计算取值模数

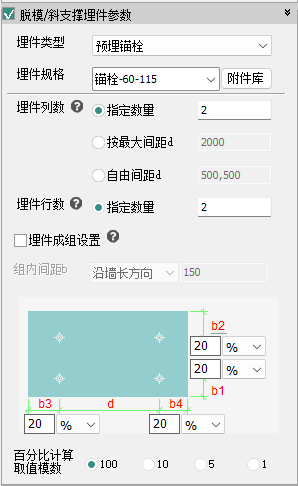

有100、10、5、1四种选择。脱模/斜支撑埋件参数
【埋件类型】：可以在此选择埋件类型，只有【预埋锚栓】一种选择。
【埋件规格】：可以下拉挑选埋件规格，也可以链接【埋件库】选择埋件规格，埋件库内规格可自定义。 - 排布方式
埋件列数为吊点(锚栓中心/一组(两个)锚栓中心)沿墙长方向的排列设置，提供以下三种设置方式:
【指定数量】:按照b3、b4设置取边距值，按用户设置吊点数量在满足边距的条件下均匀布置。
【按最大间距d】:按照b3、b4设置取边距值，间距按照用户设置最大间距反算吊点数量，余数均分在首尾间距里;若墙长L-左右边距≤最大间距，则只布置两列吊点。
【自由间距d】:按照b3、b4设置取边距值，中间吊点定位按照自由间距依次取值。 - 埋件行数
埋件行数为吊点(锚栓中心/一组(两个)锚栓中心)沿墙长方向的排列设置，提供以下一种设置方式:
【指定数量】:按照b1、b2设置取边距值，按用户设置吊点数量在满足边距的条件下均匀布置。 - 埋件成组设置
两个【预埋锚栓】组成一个吊点，吊点中心位于两个【预埋锚栓】中间,勾选该选项时，可对【组内间距b】进行调整。
【组内间距b】为吊点内两个预埋锚栓的中心距离，沿墙长方向布置。 - 百分比计算取值模数

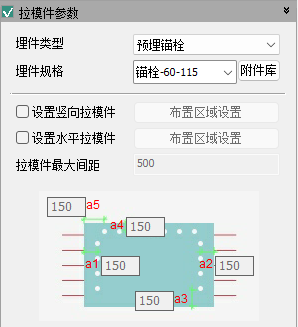

有100、10、5、1四种选择。拉模件参数
【埋件类型】：可以在此选择埋件类型，有【预埋锚栓】、【预埋PVC管】和【预留通孔】三种类型。
【埋件规格】：可以下拉挑选埋件规格，也可以链接【埋件库】选择埋件规格，埋件库内规格可自定义。
【设置竖向拉膜件】/【设置水平拉膜件】：勾选决定是否设置水平拉模件和竖向拉模件，并点击【布置区域设定】按钮交互指定拉模件设计区域。 - 设置竖向拉膜件

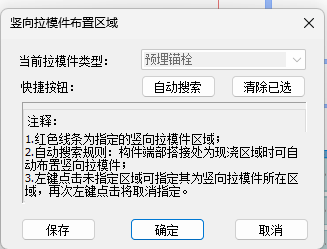

根据工程需要可在此处选择是否设置墙竖向拉模件。需设置时，可通过【布置区域设置】按钮进入布置区域选择界面，如下图所示。
【自动搜索】：根据对话框注释所写规则搜索。
【清除已选】：清除全部已设置的布置区域，重做。
【保存】：保存目前设置的布置区域。
【手动指定】：直接点击模型中预制墙的侧面即可将其设置为布置区域（预埋螺栓的布置区域为单侧的，如两侧设置则两侧均需点击指定。预埋PVC管和预留通孔的布置区域为双侧的，点击任一侧则双侧均指定为布置区域）。 - 设置水平拉膜件

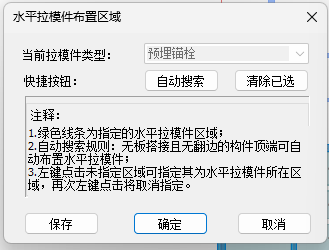

根据工程需要可在此处选择是否设置墙顶部水平拉模件。需设置时，可通过【布置区域设置】按钮进入布置区域选择界面。
布置方式参考【设置竖向拉膜件】。
布置区域确定后，用户可设置拉模件设计的各边距及最大间距，程序将自动计算所需拉模件个数，等间距布置。
