19.1.1 智能画线

通过智能画线，可以绘制一般的折线，也可绘制定长直线、与指定基准线平行或垂直的直线和镜象直线，以及角平分线、中垂线等。启动智能画线命令，弹出辅助操作面板，如图所示，可根据面板提示选择或输入各种选项，绘制出具有不同特性的折线段。

智能画线第一步

例如第一点点取了起点，则第二步会出现如图所示的选项，可根据面板提示的选项进行下一步的操作：

智能画线-点取起点方式

• 到点：点取直线的端点，可继续绘制，右键退出并完成绘制。


• 长度：输入直线的长度，ENTER键或鼠标左键点击视图空白处完成输入，可绘制鼠标指定方向的该长度的直线，也可选择其他选项继续绘制，右键退出并完成绘制。


• 闭合：当绘制了两条及以上的直线后，可点取闭合选项进行图形闭合。


• 回退：点击回退可返回至上一步。


• 角度：输入直角绘制的角度后，ENTER键或鼠标左键点击视图空白处完成输入，可绘制直线与鼠标点成该角度的直线。

  第一点若选取了一个图形，例如选取一条直线，则会出现如所示的选项，可通过面板选择需要绘制与基准线产生对应关系的直线。注意在选取直线时，若开启了捕捉，鼠标点取直线上的捕捉点时，会按照点取起点的方式，当鼠标点取直线上的非捕捉点时，可以选中直线。

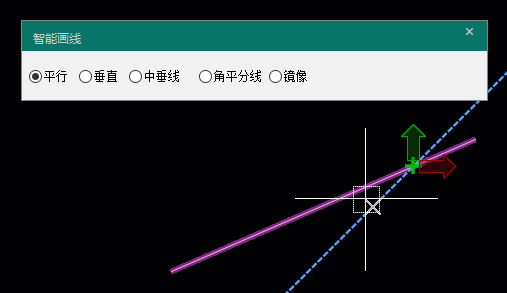

  智能画线-选取图形方式


• 平行：可绘制与参考直线平行的直线，点取起点，以参考直线方向为方向，点取端点，完成绘制。


• 垂直：可绘制与参考直线垂直且垂足位于该直线上的直线，直接点取垂直线的端点即可完成绘制。


• 中垂线：可绘制参考直线的中垂线，绘制方法与垂直线一致，只是垂足固定为参考直线的中点。


• 角平分线：选择角平分线后，面板会提示“选取第二条基准线”，选择后，可绘制出以选定的两条基准线为两边的角平分线，点取角平分线的端点即可完成绘制。


• 镜像：可绘制相对一条基准线绘制选取线段的对称线段。选择镜像后，面板会提示“选取对称基准线”，选取对称线后即可完成绘制。
