5.4.9 柱配筋设计
预制柱完成拆分设计后，即可使用【柱配筋设计】设计内部三维钢筋。
柱配筋值
设计三维钢筋构造前，需先点击【柱配筋值】按钮录入柱钢筋的实配面积。进入【柱配筋值】环境后，可选择【PKPM柱施工图】按钮，跳转到PKPM施工图平台，根据计算结果生成柱实配钢筋面积，接入PC用于三维配筋，若已存在计算结果，可点击【读取设计结果按钮】，导入计算文件生成柱实配钢筋面积。不接力计算时，也可直接在操作手动录入配筋值纵筋定位方式。
默认情况下，程序仅显示预制柱的配筋值，可通过勾选【显示现浇柱配筋】显示现浇柱的实配钢筋。
需要对配筋值进行修改时，用户可单击配筋值文字或框选多根柱进行修改：
【原位修改】：在模型区，双击下图配筋值文字，即可弹出编辑框，根据平法配镜图录入对应值即可；

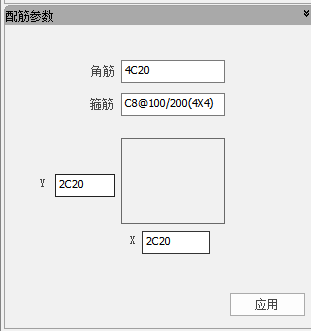

【左侧对话框修改】：单选/多选（Ctrl点选或框选）多根柱后，界面左侧的对话框将激活，可录入平法配筋值，点击【应用】后生效，完成多根柱的批量修改；
【角筋】：参考格式为4C20，“4”是钢筋根数，“C”是钢筋等级（C对应三级钢，以此类推），“20”是钢筋直径。
【箍筋】：参考格式为C8@100/200(4×4)，“C”是钢筋等级（C对应三级钢，以此类推），“8”是钢筋直径，“@100/200”指加密区和非加密区间距分别为100和200（无加密区时可写为@200），“（4×4）”指箍筋肢数在X向、Y向分别为4。
【边筋】：参考格式为2C20，“C”是钢筋等级（C对应三级钢，以此类推），“2”为X向或Y向边上减去角筋个数的中部钢筋根数，“20”是钢筋直径。
纵筋定位方式
可选择两种方式定位纵筋，分别为【按保护层定位】，和【按角筋中心定位】。
【按保护层定位】：此处数值为箍筋外皮到混凝土表面的距离，见示意图中a值。
【按角筋中心定位】：此处数值为柱角筋到混凝土表面的距离，见示意图中b值。
当上下层柱出现变直径时，需使不同直径钢筋的中心对齐方可安装，此时可按角筋中心定位柱内钢筋排布，按示意图输入定位值即可。
纵筋参数
【纵筋上部做法】：从下拉列表中选择即可，不同选项对应不同的示意图参数和自动计算规则。
【承插套筒】：示意图中l1为柱纵筋上部作为直锚从混凝土现浇层顶部伸出的长度，输入伸出值即可；当勾选【自动匹配套筒规格】时，程序将根据匹配的套筒规格，取值附件库中相应的套筒插入深度并用于设计。

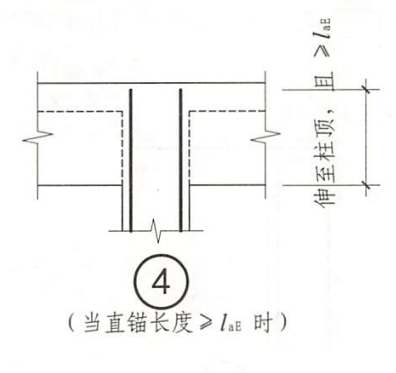

【直锚】：示意图中的参数l1为锚固长度，表示柱纵筋从预制柱混凝土顶部伸出的长度，支持输入mm为单位的数值或n倍d（d为钢筋直径）；当选择【自动计算】时，程序将根据16G101-1图集第68页做法（如下图右所示），计算所需的锚固长度并用于设计。

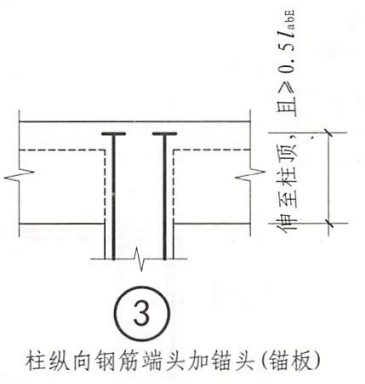

【锚固板】：示意图中的参数l1为锚固长度，表示柱纵筋从预制柱混凝土顶部到锚固板上表皮的长度，支持输入mm为单位的数值或n倍d（d为钢筋直径）；当选择【自动计算】时，程序将根据16G101-1图集第68页做法（如下图右所示），计算所需的锚固长度并用于设计。
当选为【锚固板】时，下方的【锚固板系列】将生效，可通过【附件库】按钮跳转至附件库内，增加、修改锚固板的具体参数。锚固板参数确认后，直接通过下拉框即可选择锚固板系列，程序将在本系列内根据钢筋直径自动匹配对应的锚固板规格用于设计。

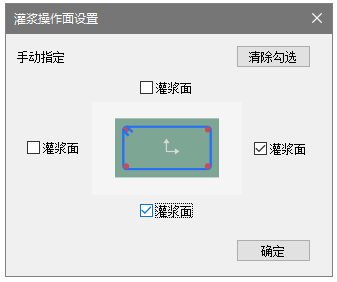

【灌浆操作面设置】：在弹出的小窗口中设置灌浆面方位（可多选），即可单选或框选预制柱完成指定，点击“确定”按钮后，所指定操作面将在构件详图中表达。
【设计导向孔】：可通过勾选/取消勾选确定是否设置导向孔，实际生产中，设计师常将某根角筋抬高，以作为导向孔指导预制柱安装，避免安装方向错误。
【所抬高角筋位置】：可参考示意图（方向以模型俯视图为准），选择四个方向上的角筋，确定抬高的角筋位置。
【角筋抬高高度】：在柱纵筋的方向上，向上抬高角筋的距离值。
箍筋参数
【箍筋形式】：在下拉框中选择，选择不同选项时，下方示意图会相应切换，根据示意图用户可选【传统箍】或【焊接封闭箍】。

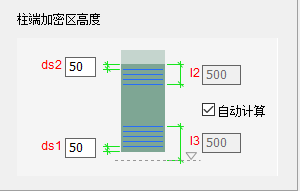

【柱加密区高度】：不勾选【自动计算】时，则可手动输入两端的加密区长度，某一端无需加密时可输入0。需注意，l3处输入的加密区长度包含柱底部接缝；勾选【自动计算】时，程序将参考《抗规》中6.3.9与《装配式混凝土结构技术规程》中7.3.5之相关规定，计算柱端箍筋加密区高度。
【箍筋边距】：ds1、ds2分别为柱顶部或底部箍筋到混凝土边的距离。

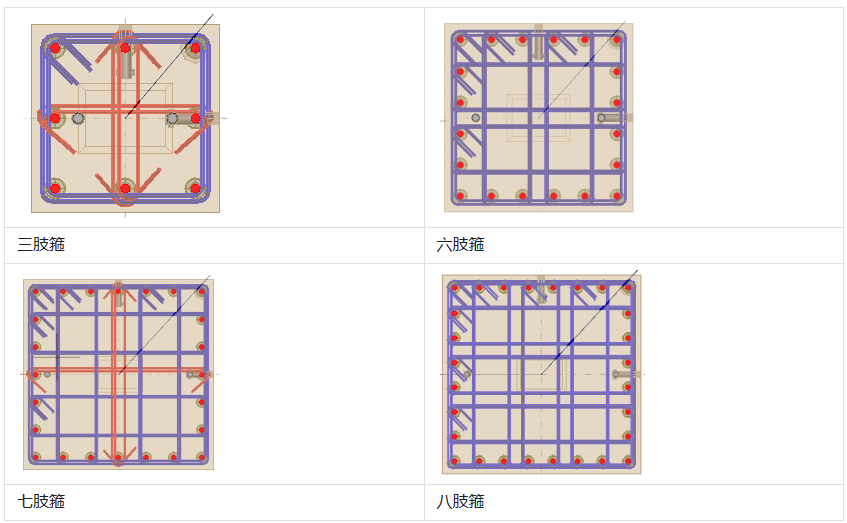

根据《混规》11.4.15，不同的抗震等级对于箍筋肢距要求不同，程序根据相关规定与18G901图集（《混凝土结构施工钢筋排布规则与构造详图》），可自动设计箍筋位置。常见肢数的柱配箍样式可见下图：
