3.4.1 楼板拆分

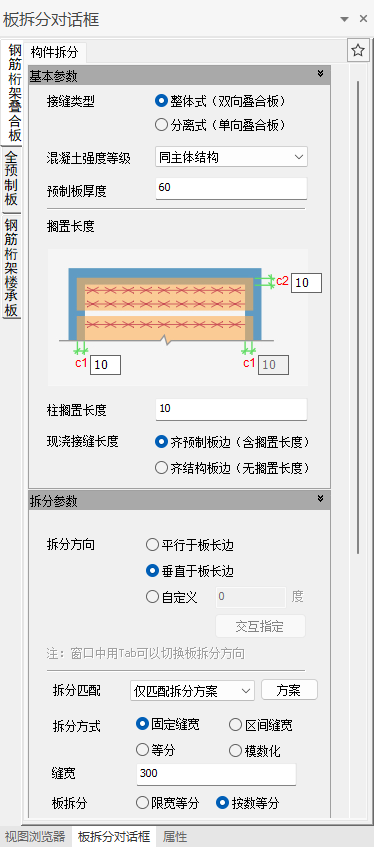

点击【方案设计】-【楼板拆分设计】命令，弹出如下图所示的对话框。
板拆分对话框
对话框中参数含义如下：
钢筋桁架叠合板
基本参数
- 接缝类型
接缝类型分【整体式（双向叠合板）】和【分离式（单向叠合板）】两类。 - 混凝土强度等级
预制楼板的混凝土强度等级，通过下拉框设置。
【同主体结构】：预制板强度等级读取结构楼板的混凝土强度等级。
【C15-C80】:预制板的混凝土强度等级，其具体含义参考《混凝土结构设计规范》。 - 预制板厚度
【预制板厚度】：生成的预制板混凝土总厚度，默认为60mm。
当输入框中数值大于结构板总厚度时，该楼板将拆分失败。 - 搁置长度
【C1】：支承方向（拆分方向）预制板与支座水平搭接的尺寸。
【C2】：垂直支承方向上预制板与支座水平搭接的尺寸。
【柱搁置尺寸】：由柱子形成的板切角搁置尺寸。 - 现浇接缝长度
接缝长度类型分【齐预制板边（含搁置长度）】和【齐结构板边（无搁置长度）】两类。拆分参数
- 拆分方向
拆分方向分【平行于板长边】、【垂直于板长边】和【自定义】三类。
【平行于板长边】：拆分方向（接缝）平行于板长边。
【垂直于板长边】：拆分方向（接缝）垂直于板长边，与楼板的主受力方向一致。
【自定义】：使用输入的角度作为拆分方向。全局坐标系下，水平向右为0.000°，逆时针方向为正。 - 拆分匹配
拆分匹配下拉选择【仅匹配拆分方案】、【优先匹配拆分方案】、【跳过匹配，直接拆分】三中方式。

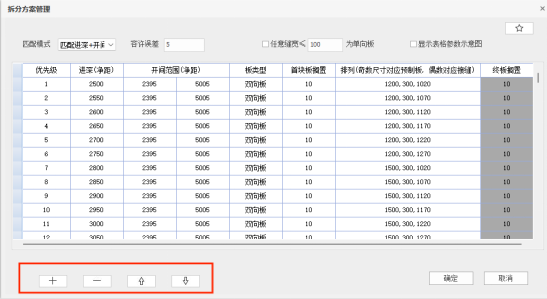

点击【方案】，弹出【拆分方案管理】对话框，对拆分方案进行设计，如下图所示。
【匹配模式】：有【仅匹配进深】和【匹配进深＋开间】两种类型。
【仅匹配进深】：拆分时仅根据进深（净距）的长度进行拆分方案的参数设置。
【匹配进深＋开间】：拆分时根据进深（净距）和开间（净距）的长度进行拆分方案的参数设置。
红色框内的功能为【增加行】、【删除行】、【上移】和【下移】。
【增加行】/【删除行】：可以对拆分方案进行增加/删除。
【上移】/【下移】：可以对拆分方案进行优先级调整，上移提高优先级，下移降低优先级。匹配拆分方案顺序按拆分方案优先级先后顺序进行。

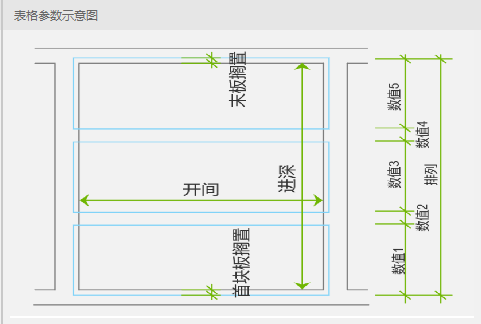

【显示表格参数示意图】：勾选显示表格参数示意图，弹出表格参数示意图对话框，如下图所示。
- 拆分方式
根据实际设计场景，拆分方式提供了【固定缝宽】、【区间缝宽】、【等分】和【模数化】四种。
➢固定缝宽：拆分完成后，同一房间所有缝宽相同。
【拆分方式】有【限宽等分】和【按数等分】两种。
【限宽等分】：在保证预制板宽度尺寸不大于【最大宽度】的情况下，取最小拆分数作为等分数进行拆分。
【按数等分】：按等分数对预制板进行拆分。
➢区间缝宽：拆分完成后，同一房间所有缝宽处于一个固定区间内。
【拆分方式】同上【固定缝宽】。
➢等分：拆分完成后，同一房间所有预制板宽度相同。
【等分方式】有【宽度限值】和【等分数】两种。
【宽度限值】：房间被分成的预制板宽度最大允许值。在保证预制板宽度尺寸不大于【最大宽度】的情况下，取最小拆分数作为等分数进行拆分。
【等分数】：房间被分成的预制板数量。
➢模数化：匹配宽度模数库或构件库完成预制板拆分。
【模数化】拆分模式下，提供了【自定义】和【匹配构件库】两种模数定义方式。
【自定义】：匹配板宽模数库中的数值进行拆分。
【匹配构件库】：匹配构件库中的构件（长宽两个方向尺寸均能满足）进行拆分。不能完成匹配的，拆分失败。构造参数

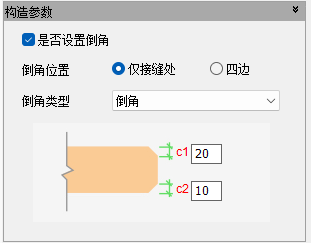

- 是否设置倒角
预制板是否设置倒角的总控开关，勾选时下面的倒角参数才可用。 - 倒角位置
有【仅接缝处】和【四边】两个选项。
【仅接缝处】：仅在板缝处的板边生成倒角。
【四边】：在板四周的板边生成倒角 - 倒角类型
包括【倒角】【倒边】和【直角倒角】三个类型。其参数如下图。
全预制板
基本参数
- 混凝土强度等级
参考钢筋桁架叠合板相关介绍。 - 搭接参数
参考钢筋桁架叠合板相关介绍。 - 现浇接缝长度
参考钢筋桁架叠合板相关介绍。拆分参数

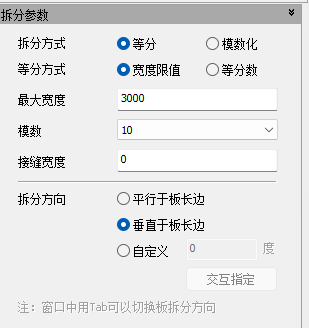

根据实际设计场景，拆分方式提供了【等分】和【模数化】两种拆分方式。
【等分】：参考钢筋桁架叠合板相关拆分逻辑。

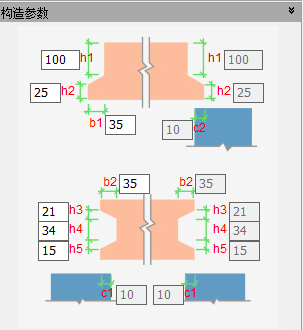

【模数化】：参考钢筋桁架叠合板相关拆分逻辑。构造参数
钢筋桁架楼承板

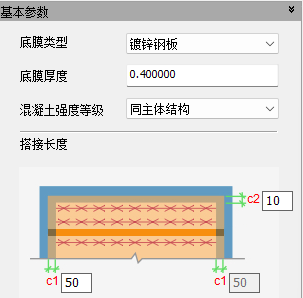

基本参数
- 底膜类型
控制底膜的材质，提供【镀锌钢板】和【冷轧钢板】两种类型。 - 底膜厚度
底膜钢板的厚度，支持输入小数。 - 搭接长度
允许输入c1和c2值，用于控制拆分方向和垂直拆分方向的搁置尺寸。
c1值为拆分方向起始端的搁置尺寸，终端搁置长度≥c1值。
c2值为垂直拆分方向的搁置尺寸，此值为确定值。拆分参数

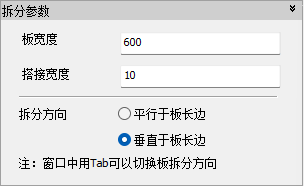

【板宽度】为拆分的基准板宽度尺寸，当板依次排列余值不足以放置一块基准板时，用≤基准板宽度的板补充。
【搭接宽度】为两块楼承板之间咬合的水平投影尺寸。

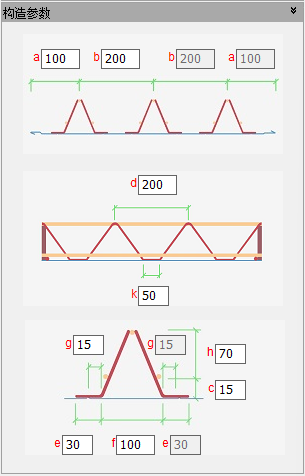

【拆分方向】提供【平行于板长边】和【垂直于板长边】两个方向，在拆分时按Tab键可以在两个选项间切换。构造参数
