2.4.5 墙

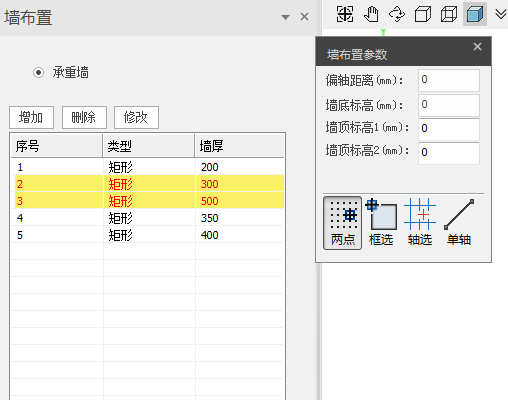

点击【墙】图标后在屏幕左侧弹出墙截面定义对话框，同时弹出墙的布置参数框，如图所示：

墙布置

墙的截面列表文字及底色显示同2.4.1节柱。墙的截面管理工具有：增加、删除、修改。

• 程序目前仅支持承重墙的布置，点击【增加】按钮，弹出墙截面定义的对话框，如图所示，需要输入墙截面的厚度参数。点击【确定】后会返回到墙布置的对话框截面列表中增加截面。


• 【删除】、【修改】同2.4.1节柱。

  墙的布置参数有4个：偏轴距离，墙顶标高1，墙顶标高2，墙底标高。

• 偏轴距离：定义墙构件平面内的偏心，该偏心指沿墙长方向的墙中心线到轴网的距离。沿墙厚方向，向左（向上）偏心为正，反之为负。

• 墙顶标高1（墙顶标高2）：定义墙构件在竖向的偏心，即降或抬升墙。墙顶标高指墙两端相对于本标准层顶的高差。

• 墙底标高：指墙底相对于本标准层层底的高度。墙底高于层底时为正值，低于层底为负值。

  墙布置提供了4种布置方式：两点，框选，轴选，单轴。

• 两点布置方式：用户可以在图面上任意拾取两个点，进行墙的布置。

• 框选布置方式：用户通过两点拖拽的方式进行窗选，在窗选范围内的网格线上将会自动布置墙构件。

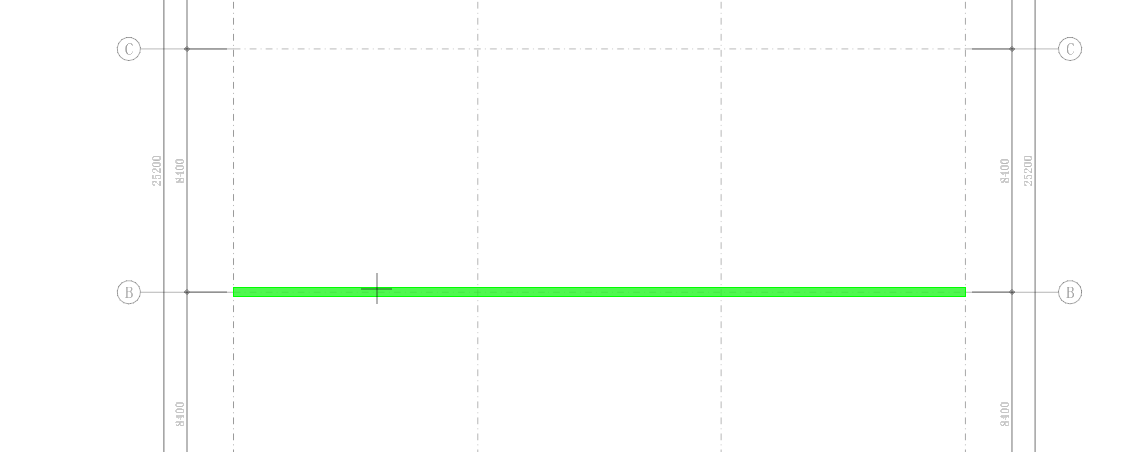

• 轴选布置方式：用户只需选中一条轴线即可快速实现多个网格上墙的布置。如图所示。


轴选布置

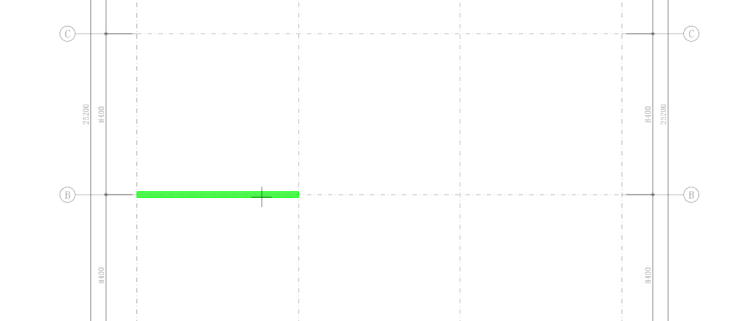

• 单轴布置方式：用户可以通过选择网格线实现墙的布置，如图所示。


单轴布置

注意：类似于梁构件，墙构件布置之后也会生成基线，当墙基线发生重合时，后布置的墙将会替换已布置的墙。
