18.1.1 墙拆分

点击【模壳】-【墙拆分】命令，弹出如下图所示的对话框。

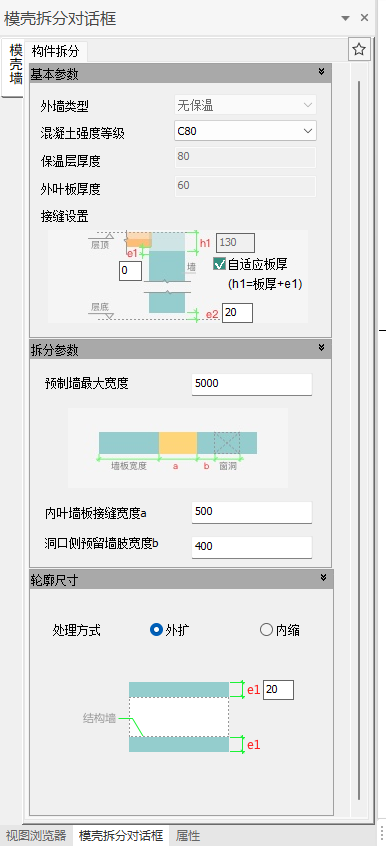

点击红框区域内【墙拆分】命令，弹出【模壳拆分对话框】，如下图所示。

基本参数

• 混凝土强度等级

  模壳墙的混凝土强度等级，通过下拉框设置。

  【同主体结构】：模壳墙强度等级读取结构墙的混凝土强度等级。

  【C15-C80】:模壳墙的混凝土强度等级，其具体含义参考《混凝土结构设计规范》。

• 接缝设置

  默认勾选【自适应板厚】，也可不勾选，自行定义接缝参数。


  拆分参数

  【预制墙最大宽度】：拆分模式下，预制墙宽度的上限值。


  轮廓尺寸

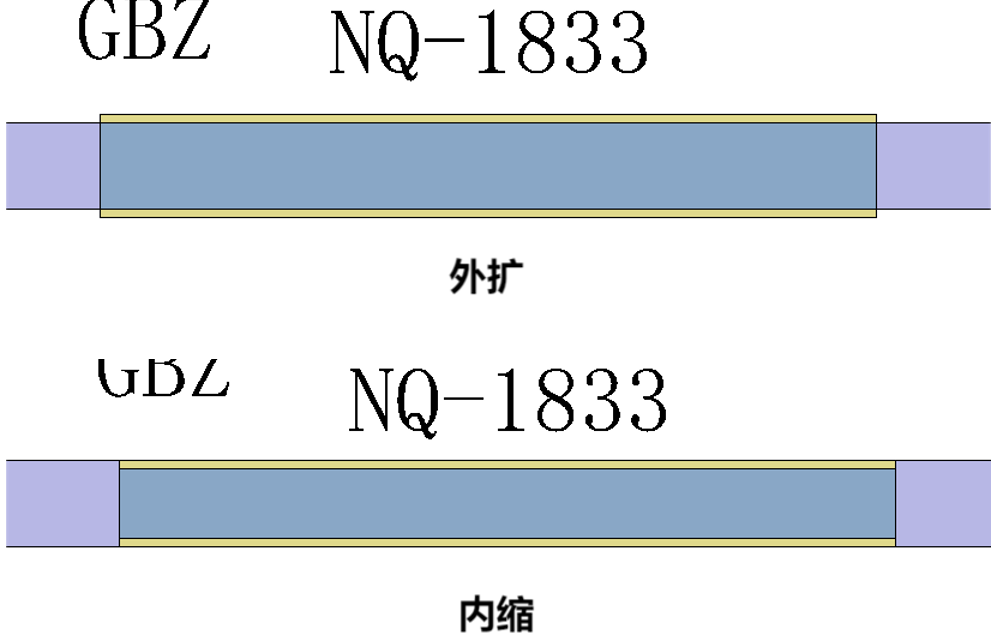

  轮廓尺寸支持【外扩】和【内缩】两种模式，点选或框选壳膜墙进行一键拆分。
