5.2.1 底筋避让

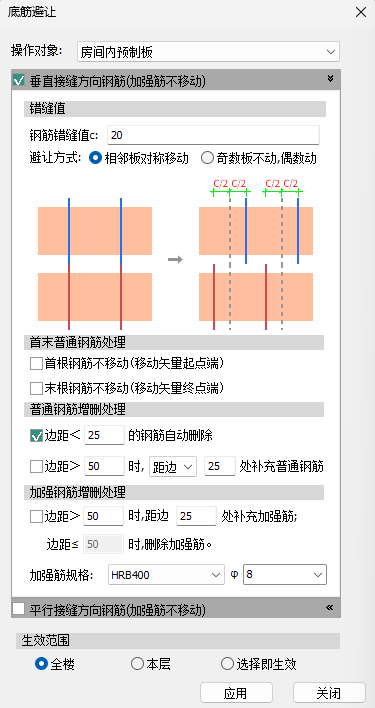

在【深化设计】中，点击【底筋避让】命令弹出如下图所示的对话框。调整避让参数后，选择需要避让的结构板或者预制板，避让生效。

操作对象

操作对象分为【房间内预制板】和【单块预制板】两类。

【房间内预制板】：按房间调整，批量解决接缝处钢筋碰撞。

【单块预制板】：单块调整，满足（异形房间）局部钢筋调整要求。

垂直接缝方向钢筋（加强筋不移动）

●错峰值

【钢筋错缝值c】：当同一房间的预制板底筋重叠时，执行一次本命令后，相邻预制板底筋的间距。当输入值为正数，按照图示方向移动钢筋；当输入值为负数时，按照图示反方向移动钢筋。

【钢筋避让方式】：有【相邻板对称移动】和【奇数板不动，偶数动】两种避让方式。

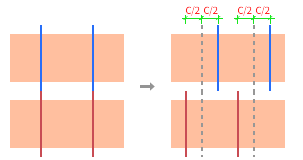

【相邻板对称移动】：单块结构板拆分的双向预制板，序号为奇数的预制板垂直接缝方向底筋左移c/2，序号为偶数的预制板垂直接缝方向底筋右移c/2。



【奇数板不动，偶数动】：单块结构板拆分的双向预制板，序号为奇数的预制板垂直接缝方向底筋不移动，序号为偶数的预制板垂直接缝方向底筋右移c。



●首末普通钢筋处理

有【首根钢筋不移动（移动矢量起点端）】和【末根钢筋不移动（移动矢量终点端）】两种处理方式。

勾选【首根钢筋不移动（移动矢量起点端）】，可将首根钢筋作为避让移动操作的矢量起点端；

勾选【末根钢筋不移动（移动矢量终点端）】，可将末根钢筋作为避让移动操作的矢量终点端。

●普通钢筋增删处理

考虑到钢筋自动避让后会导致钢筋边距过近或者过大，程序提供对边距小于设定值的钢筋自动删除，当勾选边距大于某设定值时程序可以自动补充普通钢筋（补充钢筋距边距离可自定义）。

●加强钢筋增删处理

当勾选边距大于某设定值时程序可以自动补充加强筋（补充加强筋距边距离可自定义）；

程序默认删除边距小于等于50mm时的加强筋；

【加强筋规格】：可选择钢筋等级和直径。

平行接缝方向钢筋（加强筋不移动）

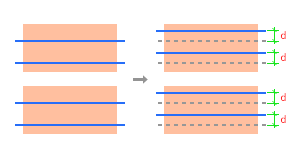

为避免支座处两边板伸出钢筋重叠，程序也提供了平行接缝方向钢筋的避让处理，通过设置移动距离d。



首末普通钢筋处理、普通钢筋增删处理和加强钢筋增删处理说明同垂直接缝方向钢筋。

生效范围

有【全楼】、【本层】和【选择即生效】三种可选择生效范围。

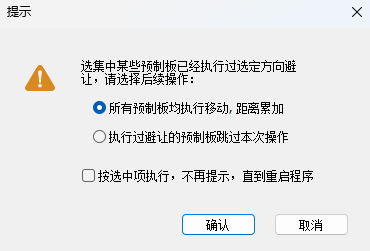

无论是选择房间内预制板还是单块预制板，执行过底筋避让后的板若再次选择避让，避让距离允许叠加，或者让执行过避让的预制板跳过本次操作。
