3.2.6 隔墙结构构造

隔墙建模完成后，即可使用【隔墙结构构造】进行隔墙的结构构造布置，支持布置过梁、构造柱、反坎。

点击【方案设计】-【隔墙结构构造】命令，弹出如下图所示的对话框。

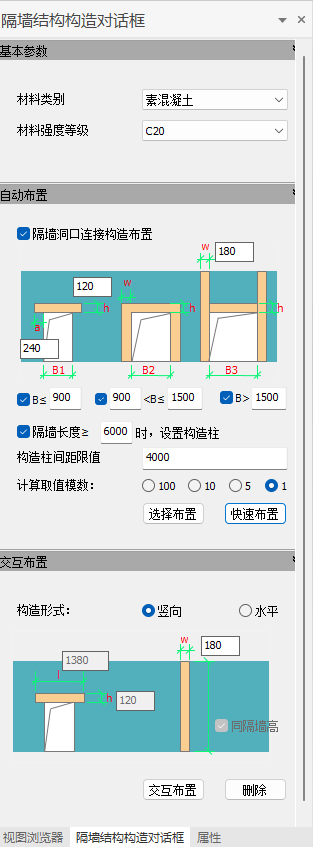

隔墙结构构造对话框

对话框中的参数主要包含基本参数、自动布置、交互布置三个部分，相关参数详解如下：

基本参数

• 材料类别

  可选择钢筋混凝土、素混凝土两种类型。

• 材料强度等级

  隔墙结构构造材料的强度等级，通过下拉框设置，强度等级为C15-C80。


  自动布置

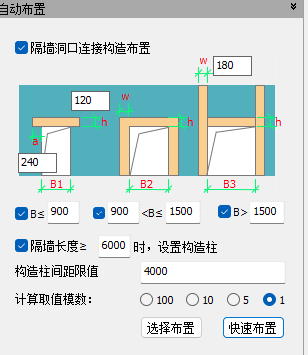

  自动布置支持根据洞口尺寸，设置结构构造的布置样式。



  【隔墙洞口连接构造布置】：a为过梁伸出长度，h为过梁高度，w为构造柱宽度，B为洞口截面长度，根据洞口截面长度所属范围进行结构构造的布置。

  【构造柱间距限值】：构造柱之间间隔距离，当隔墙长度大于设置的最低参数时，按照构造柱间距限值对构造柱进行布置。

  【计算取值模数】：有【100】、【10】、【5】和【1】四种计算取值模数，计算取值允许为模数倍数的整数。

  【选择布置】：参数设置完成，点击选择布置后，选择需要布置构件的隔墙。

  【快速布置】：参数设置完成，点击快速布置，完成全部隔墙的构件布置。

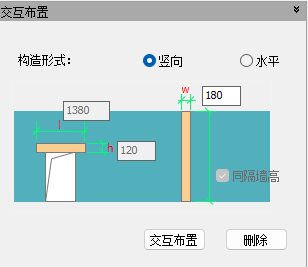

  交互布置




• 构造形式

  可选择竖向布置、横向布置两种类型。

  设置参数后点选交互布置进行布置构件选择。

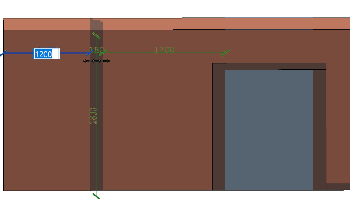

  结构构造支持原位修改，选中构件后显示尺寸标注，可以点击修改尺寸标注来进行原位修改。
