5.6.1 隔墙安装面

点击【深化设计】-【隔墙安装面】下拉可自由设置隔墙安装方向的显示与隐藏，点击【隔墙安装面】弹出如图所示对话框。

• 安装面生成规则

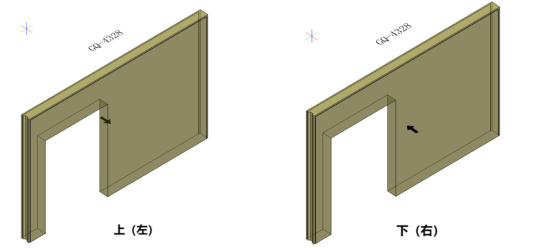

  分【上（左）】和【下（右）】两类，布置效果如下图所示。



• 生成范围

  分为【全楼】、【本层】和【选中构件】三类。

• 原位修改

  点击【原位修改】进入原位修改模式，该模式中支持按照生成规则生成隔墙安装方向、生成范围的选择和安装方向的原位修改。

  单击【原位修改】或者esc退出原位修改模式。

• 生成

  选择生成规则和范围后，点击【生成】进行安装方向的布置。

  注意：附件设计识别设置的安装面，安装方向修改后，已布置的附件按照原埋件定位信息镜像至另一面生成。
