5.2.8 隔墙加强筋
在【深化设计】中，点击【板局部重设计】中【隔墙加强筋】命令弹出如下图所示的对话框。调整参数后，选择需要局部重设计的构件，局部重设计生效。
本功能分为【排布与规格】、【支座端处理】、【接缝端处理】、【特殊处理】四个部分。执行此命令时，勾选的参数生效，未勾选参数不生效。

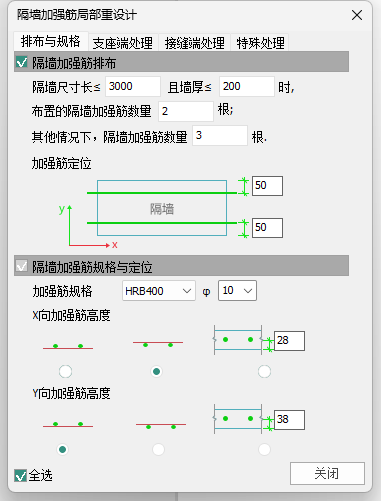

排布与规格
勾选【隔墙加强筋排布】，将同时勾选【隔墙加强筋规格与定位】。
- 隔墙加强筋排布
【隔墙加强筋数量】：以隔墙尺寸以及墙厚为界限，设置了两套做法。
【加强筋定位】：加强筋布置始末位置在板上距隔墙边的水平距离。
勾选且本层板的上一层存在隔墙时，本层预制板上生成通长的隔墙加强筋；未勾选该项或者上一层不存在隔墙，本层对应预制板均不会布置隔墙加强筋。 - 隔墙加强筋规格与定位
【隔墙加强筋强度等级】：下拉框选择隔墙加强筋的强度等级。
【隔墙加强筋直径】：下拉框选择隔墙加强筋的直径。
【X向加强筋高度】/【Y向加强筋高度】：有【位于底筋上部】、【位于底筋下部】和【自定义】三种布置方式。

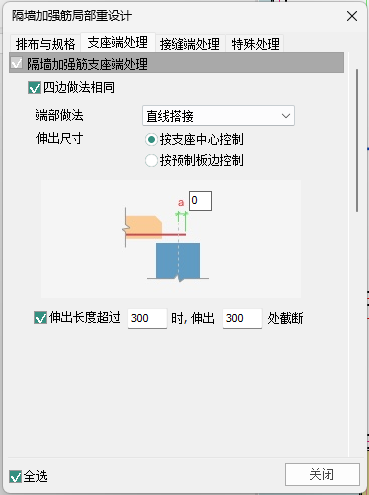

支座端处理
- 当勾选【四边做法相同】时
【端部做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】6种做法。
【伸出尺寸】：提供【按支座中心控制】和【按预制板边控制】2个选项。此选项与【端部做法】共同决定了配图样式和参数。参数含义参考板配筋设计部分介绍。
勾选超限处理，以支座边作为基准，当钢筋伸出过长时，自动截断处理过长钢筋。 - 当取消勾选【四边做法相同】时

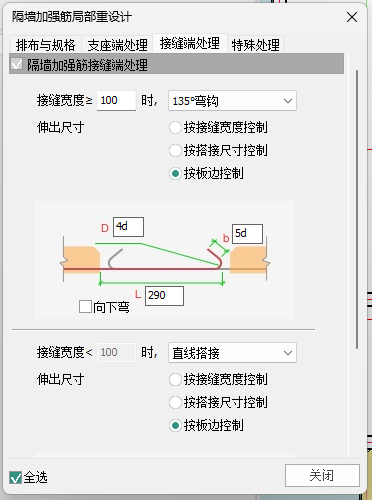

取消勾选时，将四边参数分为【X向始端】【X向末端】【Y向始端】【Y向末端】四个方位，各个方位参数含义参考【四边做法相同】时的参数介绍。接缝端处理
接缝边端部做法以接缝宽度界限，设置了2套做法参数。做法参数设置类似。
【端部做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】6种做法。

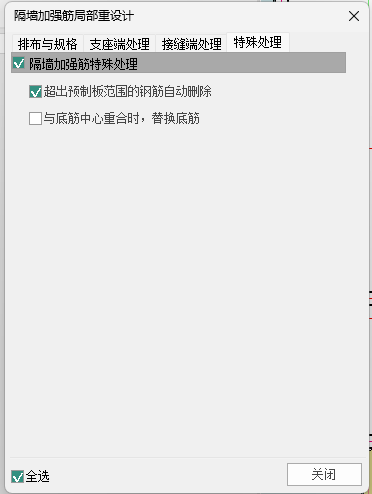

【伸出尺寸】：提供【按接缝宽度控制】【按搭接尺寸控制】和【按板边控制】3个选项。此选项与【端部做法】共同决定了配图样式和参数。参数含义参考板配筋设计部分介绍。特殊处理
包含两种特殊处理方式，分别是【超出预制板范围的钢筋自动删除】和【与底筋中心重合时，替换底筋】。
【超出预制板范围的钢筋自动删除】：超出预制板范围的隔墙加强筋被自动删除。
【与底筋中心重合时，替换底筋】：当隔墙加强筋与底筋中心重合时，隔墙加强筋替换递进位置。
