9.2.1 自定义排图

针对装配式构件详图数量多、排版统一等特点，PKPM-PC增加【自定义排图】功能，支持用户在出图前预先设置图签图框和排图方案，直接出图即可批量生成符合公司图签图框要求、适配具体项目排图方案的图纸。

点击【自定义排图】，进入自定义排图环境，排图环境中的主要功能如下图所示：

自定义排图环境内菜单

（1） 图框图签

进入排图环境后，程序默认打开【图签图框】功能，或者点击菜单【图签图框】功能按钮，打开功能界面如下：

自定义图框图签功能对话框及交互界面

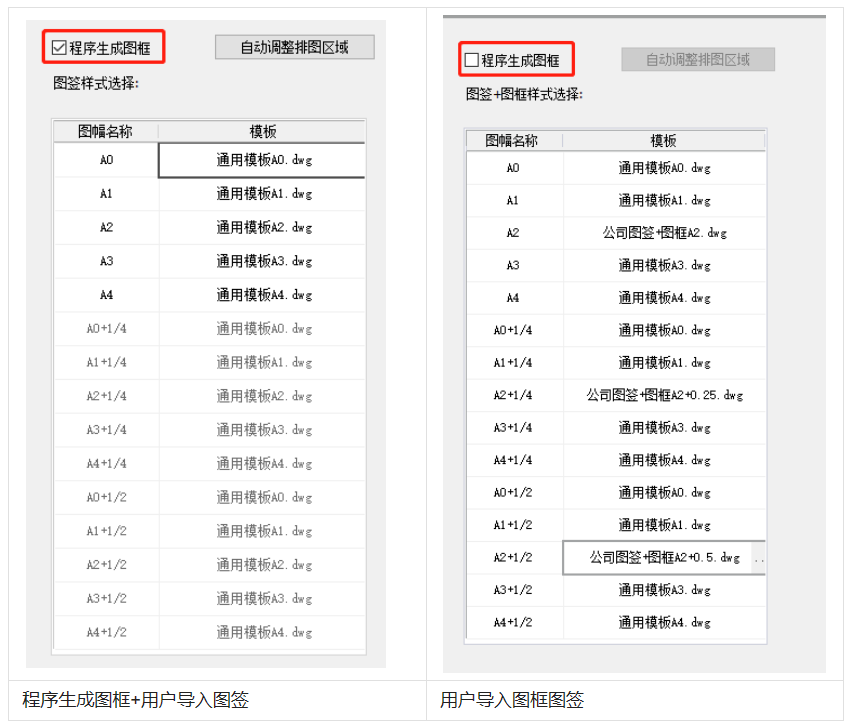

• 步骤一：两种自定义定义图签图框方式

  ①程序生成图框+用户导入图签

  程序默认图签图框即使用的此场景。这一场景下，需要勾选“程序生成图框”，如下图所示。此时，需要用户导入公司图签即可，程序将识别图签的右角点与图框内框的右角点进行匹配，组合成图签图框。程序内置正常图幅、扩大1/4图幅、扩大1/2图幅采用相同的图签，只需在正常图幅位置导入即可，扩大图幅采用的图签联动。

  ②用户导入图签图框

  如果用户直接把公司图签图框作为整体导入。则需要取消“程序生成图框”的勾选。同时，正常图幅、扩大1/4图幅、扩大1/2图幅使用的图签图框独立。如果用户需要进行图幅扩大，需要分别导入对应图幅扩大图幅对应的图签图框。



• 步骤二：图签图框导入

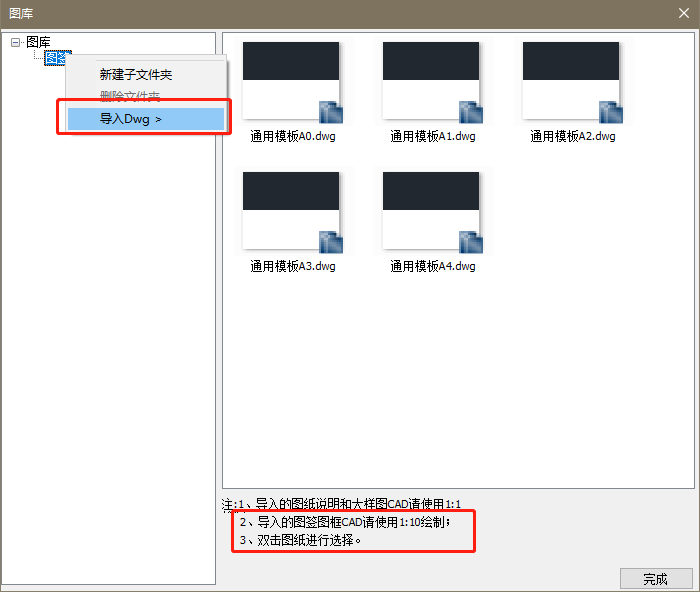

  点击“图幅名称”对应的图框图签导入框，在右侧显示“…”按钮，点击“…”按钮，弹出图库对话框，可在图库对话框左侧树列表中右键，创建文件夹或导入图签图框dwg,导入后，双击此导出图签图框dwg，即可将此图签图框应用至对应的图幅上。需要注意的是，导入图签图框要求dwg中图签图框按照1:10绘制。当图签图框做块导入时，生成图纸和合并图纸中，图签图框也将是块。

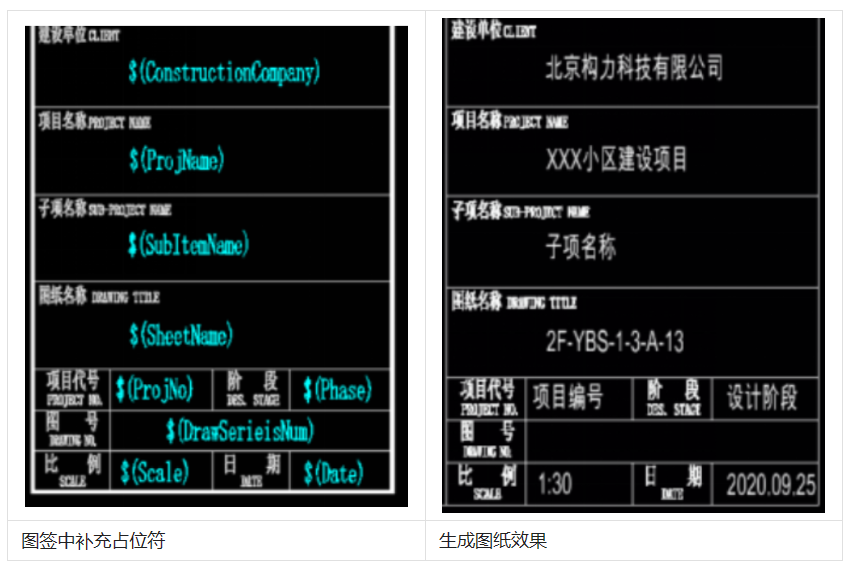

  需要说明的是，可在CAD图签中预先设置工程名称、设计、审核、图名等标题栏信息占位标识符，在程序中的“图层配置—标题栏信息”中填入对应信息，生成图纸中即可按输入信息生成。占位符名称对应表如下表所示。

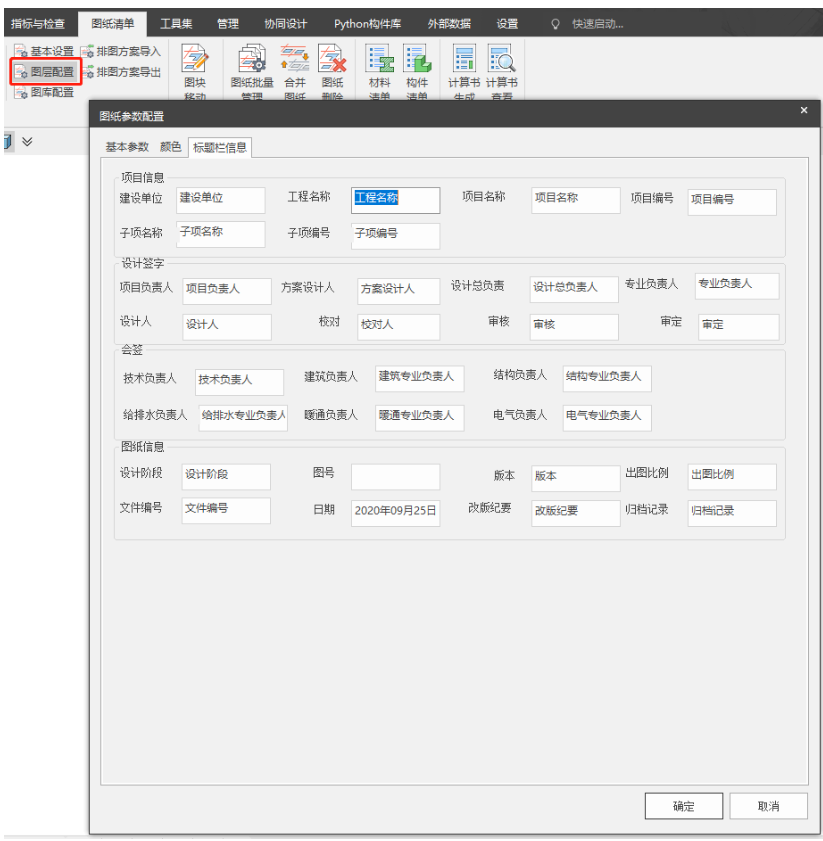

  标题栏信息输入



  占位名称对照如下：


• 步骤三：调整内外框间距

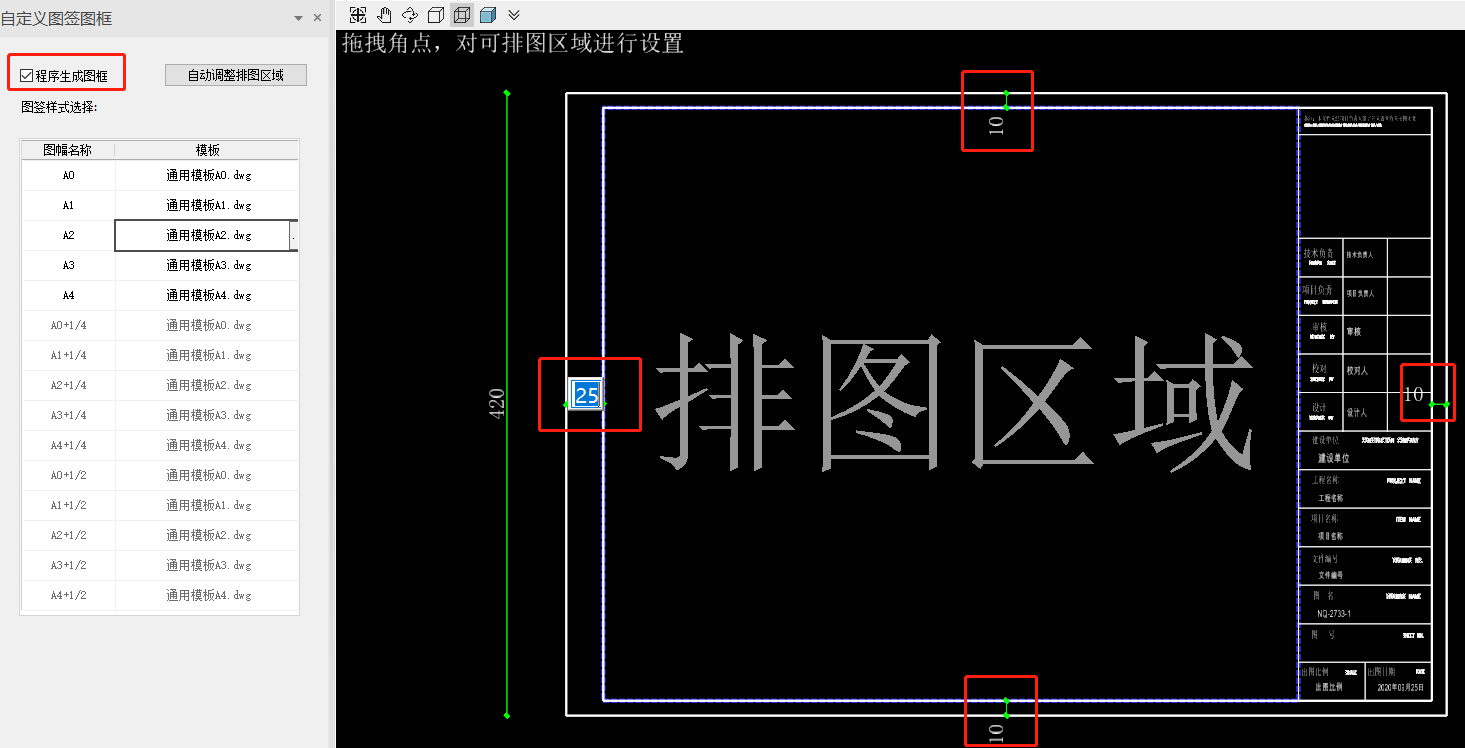

  对于“程序生成图框+用户导入图签”情况下（即勾选“程序生成图框”的情况下），右侧绘图区显示图框为程序自动绘制，此时会显示内外框间距标注，双击标注可进行内外框间距调整，以此保证导入图签与程序生成图框更好地匹配。




• 步骤四：调整排图区域

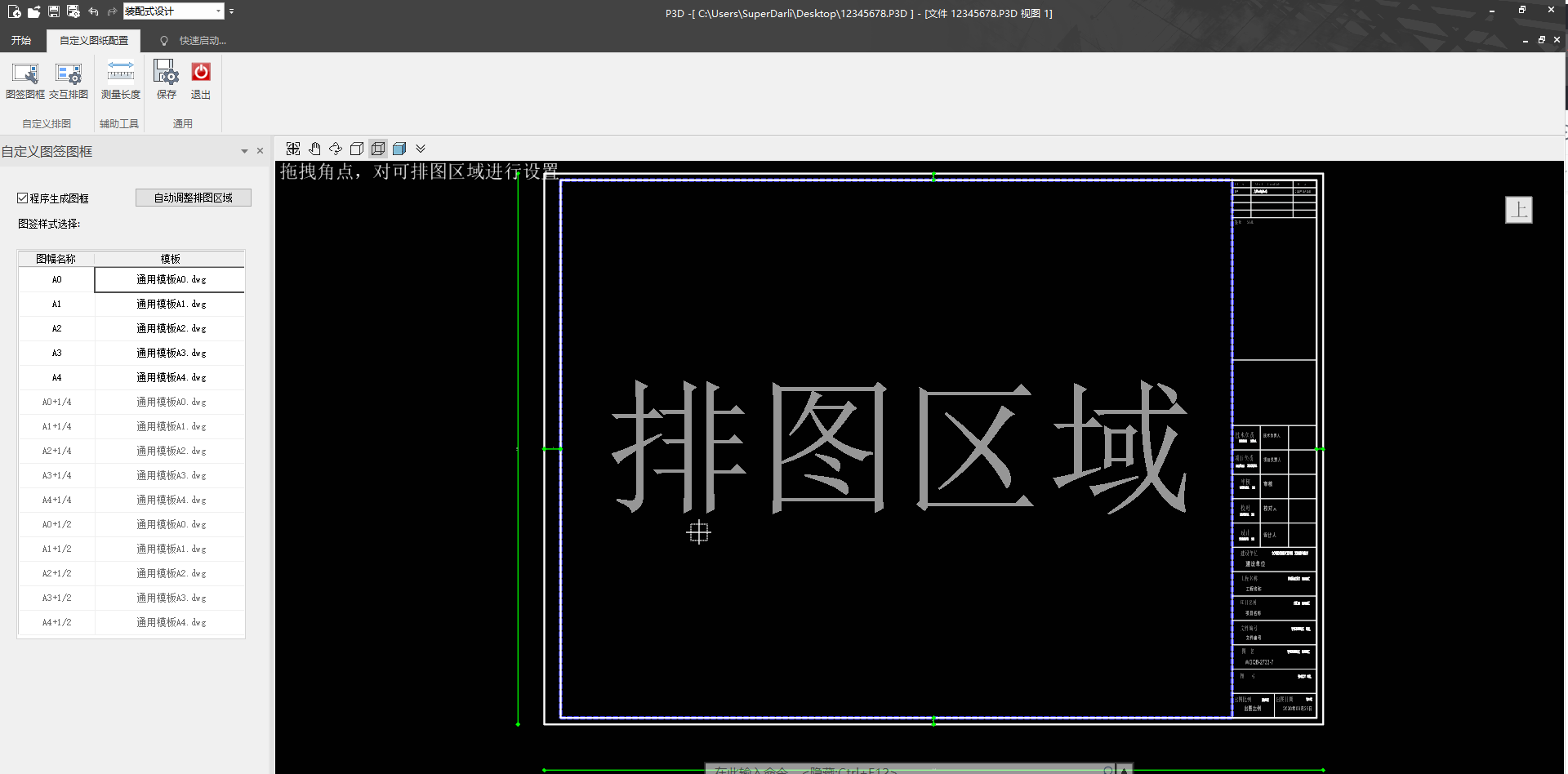

  排图区域主要用于定义图纸可排布绘制视图的范围，是视图和图框位置对应的重要设置，上图中蓝色虚线框即为排图区域。

  由于不同图签图框导入后排图区域大小不同，在图签图框交互功能中，拖动排图区域蓝色框的四个角点进行排图区域位置及大小的调整，保证排图区域与图框内框或图签内侧保持重叠对齐，可采用程序界面下方的捕捉功能实现点的捕捉与对齐。

  对于程序生成图签用户导出图签的情况，对话框右上角“自动调整排图区域”按钮亮显，程序可识别导入图签的最大范围，从而自动确定排图区域的大小设置。


  （2）交互排图


  目前程序支持叠合板、全预制板、叠合梁、预制柱、剪力外墙、剪力内墙、板式楼梯、阳台板、空调板、外挂墙板、梁带隔墙等预制构件类型的自定义排图。

  完成图签图框和排图区域设置之后，点击【交互排图】，进入交互排图功能中，如下图所示，选择拟设置排图方案的预制构件类型、图幅尺寸，设置分区模板和宫格线绘制要求，在视图列表中点击视图节点，在右图中进行视图的排布设置。

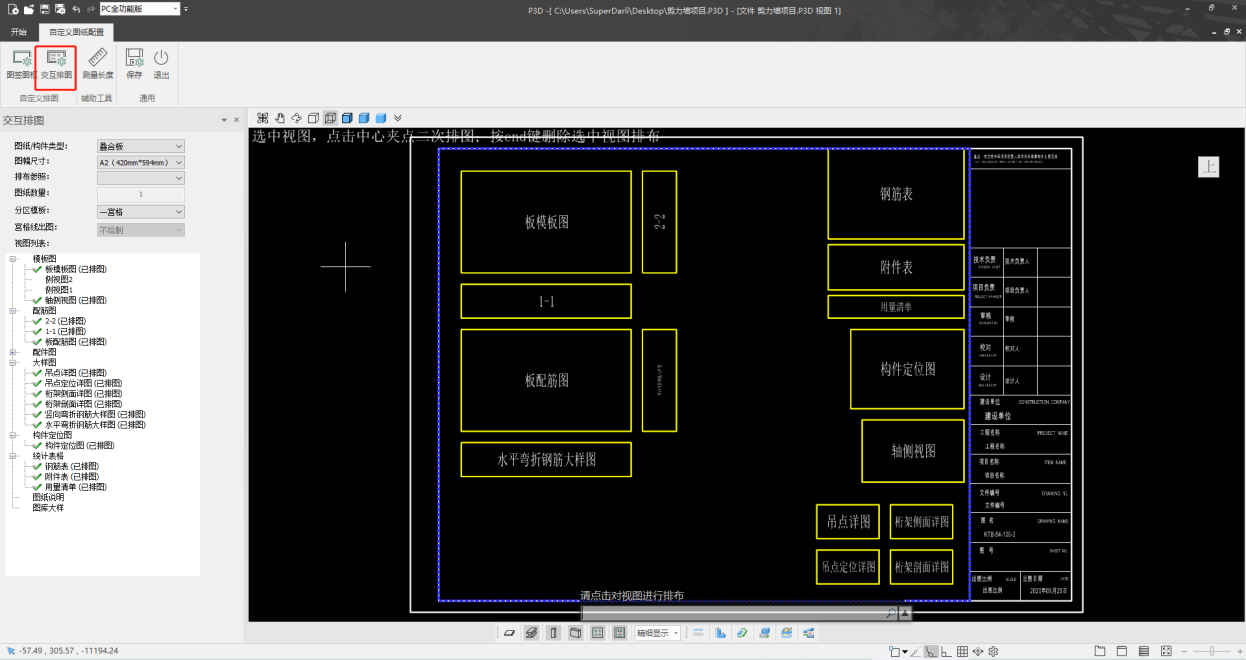

  交互排图功能界面展示


• 排布参照

  软件提供各构件类型的构件详图及各图幅（A0A4）的全套默认排布，在此基础上，仍然可对视图排布进行调整，同时，可选择其他已调整好的图幅排布通过参照布置复制为当前图幅图块排布，以此为基础进行调整排布。

  （1）排布参照提供下拉框选项：默认、A0A4、空；

  （2）排布参照默认选择为”默认”，即排图使用程序默认提供排布；切换排布参照时，图纸数量、分区模板、宫格线出图、视图列表状态等均进行对应切换；

  （3）当排布参照选择“空”时，清空当前已排视图。


• 分区模板

  提供“一宫格”和“四宫格”两个选项。

  当分区模板切换为“四宫格”时，程序默认增加水平和垂直线，将排图区域分成4等份。视图在排图时，边约束可以拾取最近的排图区域边线或者宫格线，进行排图；水平和垂直线支持调整位置，水平线选中，显示与排图区域上下边距之间的标注，同时显示线段的夹点，双击可进行修改；垂直线显示与左右边距的标注，双击可进行修改；输入值限定分别为[0，区域总高]和[0，区域总长]两区间的整数。同时，在选中宫格线后，再次点击宫格线的夹点，宫格线可以随着鼠标拖动，水平线可在竖直方向上下拖动，竖直线可在水平方向左右拖动，拖动范围限制在排图区域范围内，拾取定位点，可将宫格线放置定位；

  当分区模板由”四宫格”切换为”一宫格”时，宫格线消失，与宫格线依赖定位的视图自动换算成与相同方向的排图区域边距定位。


• 宫格线出图

  可选择“绘制”和“不绘制”两个选项，表示宫格线是否在生成图纸中进行绘制。


• 排图约束

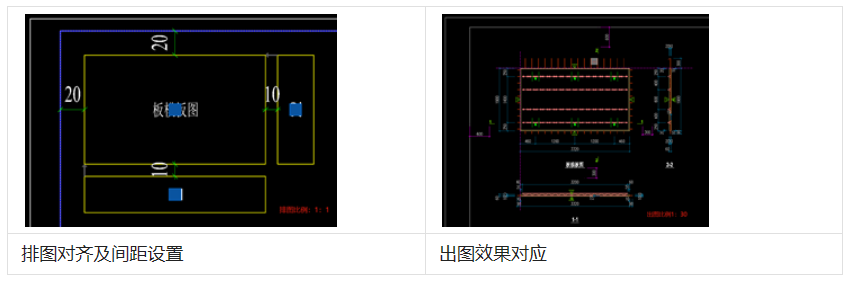

  视图定位存在边约束和视图约束两种，可通过TAB键自由切换。程序支持左上、右上、左下、右下的边距约束，和顶对齐、中心对齐、底对齐、左对齐、中心对齐、右对齐等视图约束对齐。这里，边距、间距指的是视图包含标注信息的最外轮廓与边框、其他视图之间的间距，对齐是指两视图混凝土边界对齐。

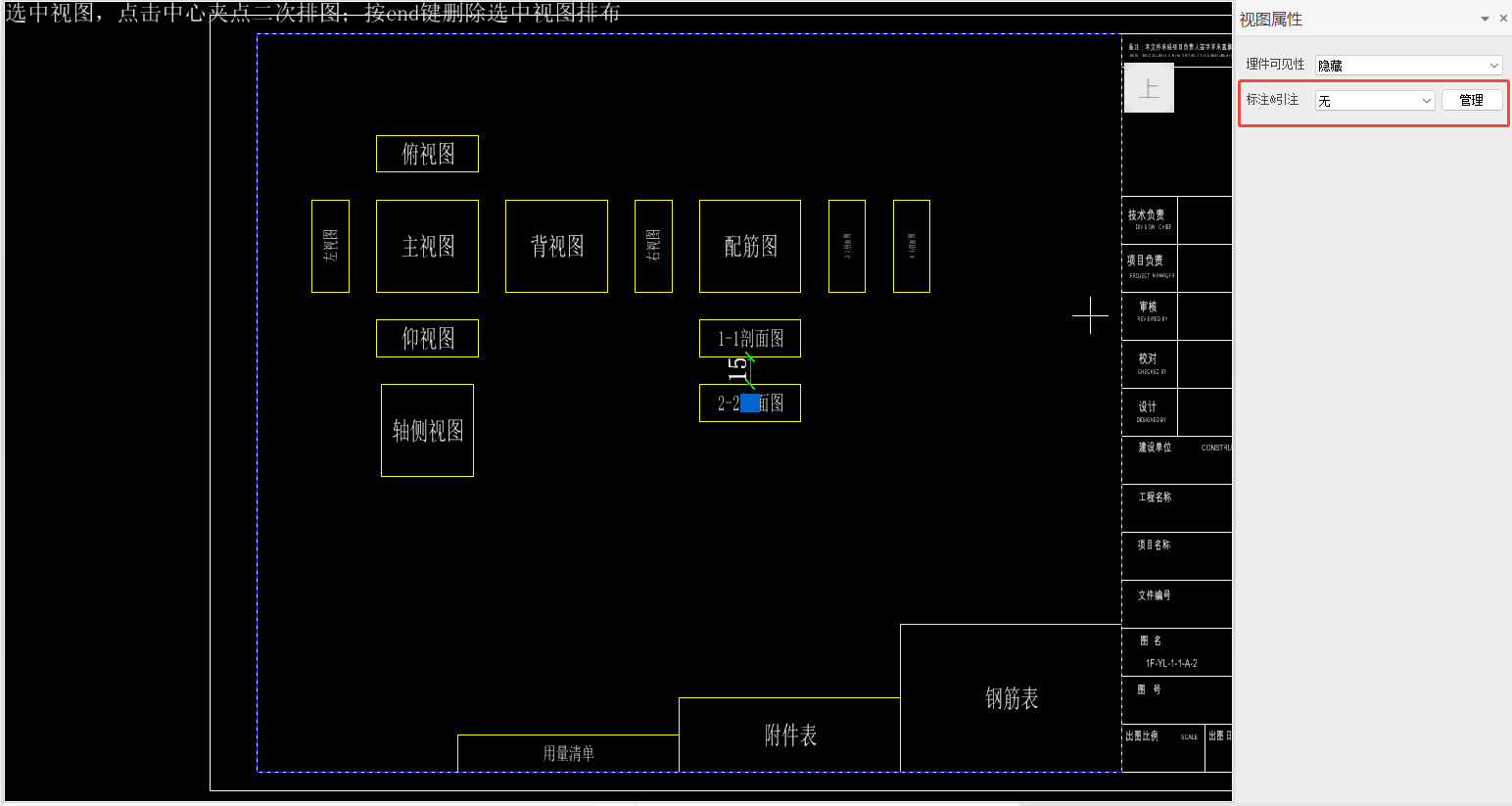

  已排图视图可以单击选中后，标注和中心夹点显示出来，可原位修改标注修改视图间距，也可以点击中心夹点进入二次排图状态。

  依次排布拟出图视图，形成排图模板，排图模板可进行“默认”排图参照实现恢复默认、参照“空”实现情况图纸、参照其他图幅尺寸排图实现不同图幅排图方案的快速同步。


• 取消排图

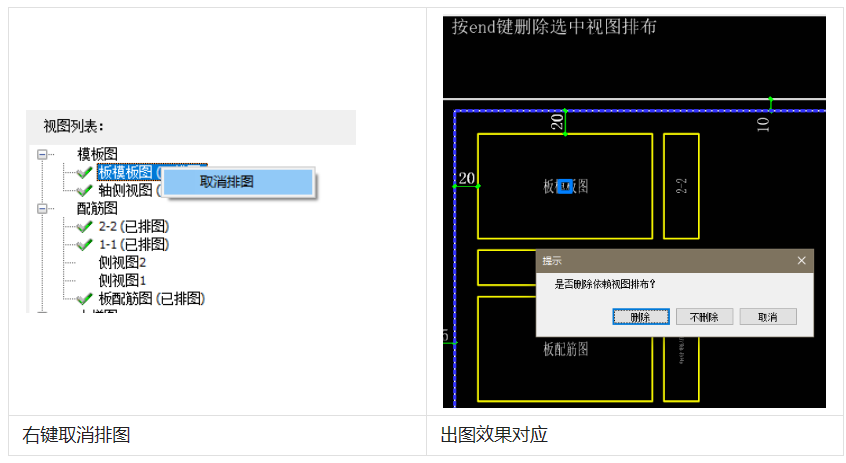

  在【交互排图】对话框下部的“视图列表”中，可以右键进行取消排图，如下图所示。或者在右侧交互排图区选中拟删除视图，使用end快捷键进行删除。

  如果删除视图没有其他视图依赖定位，则该视图直接被删除；反之，程序将提示“是否删除依赖视图”，选择“删除”，则依赖此视图定位的视图均被删除排图；选择“不删除”，则依赖其定位的视图会换算成边约束，保留排图，可通过二次排图调整进行重新的约束定位修改；选择“取消”，则放弃本次删除操作。


• 插入大样图/图纸说明

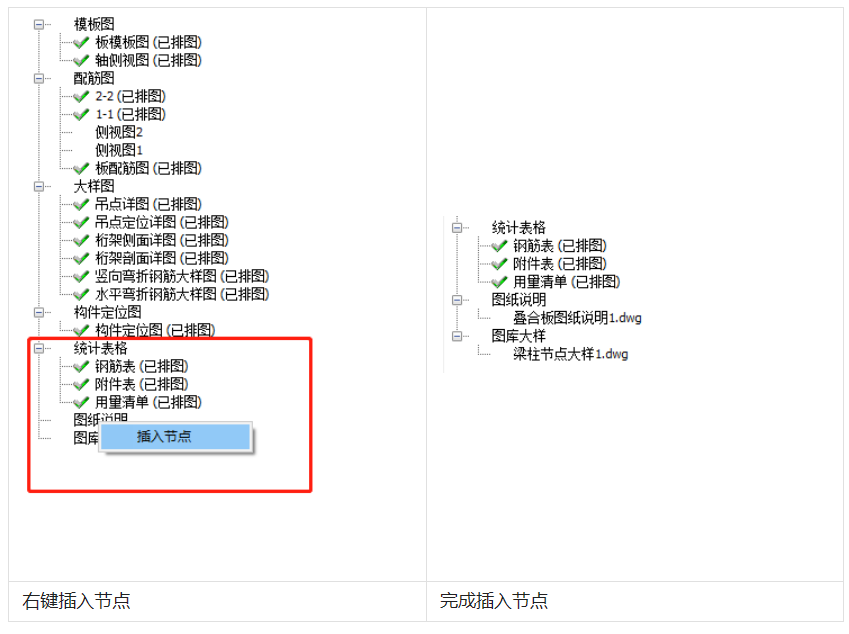

  在“视图列表”中，右键“图纸说明”和“图库大样”，选择“插入节点”，可进入“图库”，与导入图签图框的方法相似，可在左侧列表右键导入对应的图纸说明或大样图，双击dwg图纸或选择图纸点击“插入”，可在视图列表中增加视图，此视图可参与排图。

  注意：导入图纸说明和大样图需要采用1:1的绘制比例。

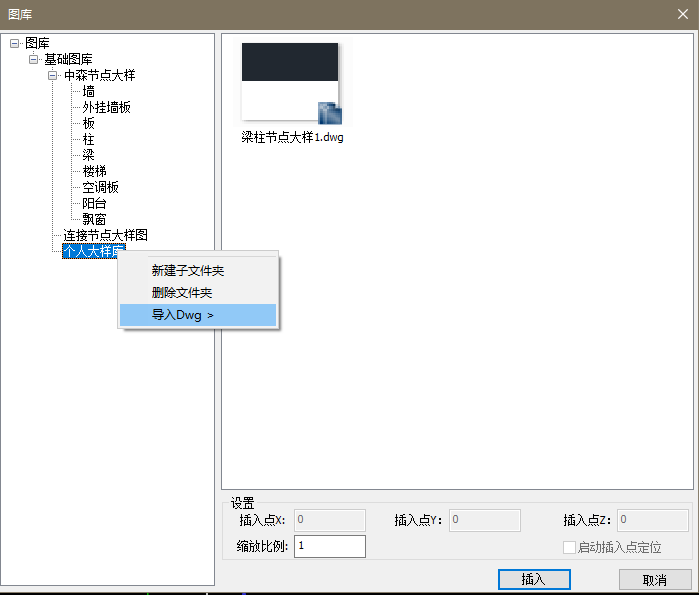

大样图图库导入界面

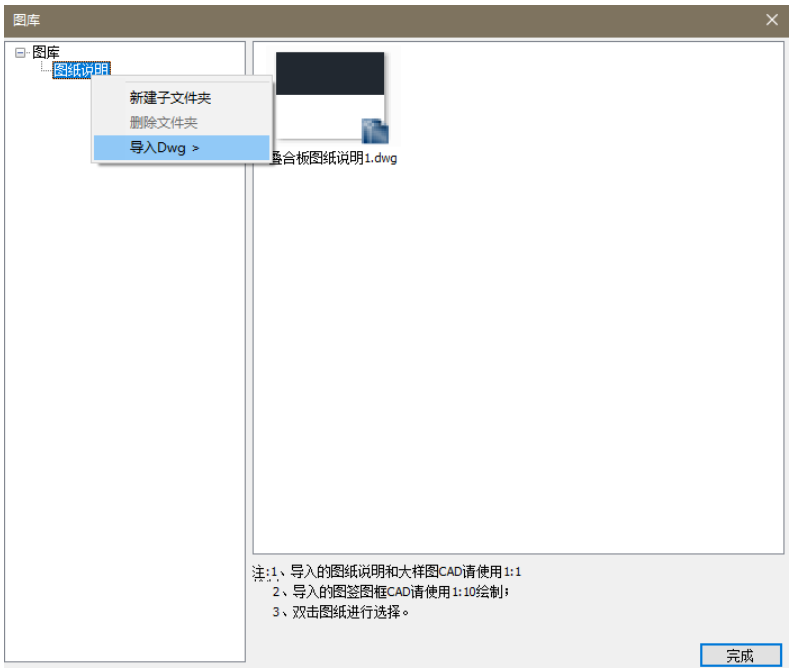

图纸说明图库导入界面

以上设置完成后，保存退出环境，在基本参数中进行出图图幅及比例、是否图幅自动扩大、图纸标注信息、标注尺寸样式等设置，再使用“构件详图生成”（批量详图生成）或者“单构件临时出图”功能，即可按照设置图签图框和排图方案进行图纸生成。

• 标注&引注

  在图纸类型为【叠合梁】、【预制柱】和【自定义构件】时，点击任一视图即可进行标准和引注的管理设置。

  通过【标准&引注】的下拉框可以选择标准引注方案，其中系统默认配置了【默认方案（ZDY俯）】、【默认方案（ZDY主背）】、【默认方案（ZDY左右）】三套方案。

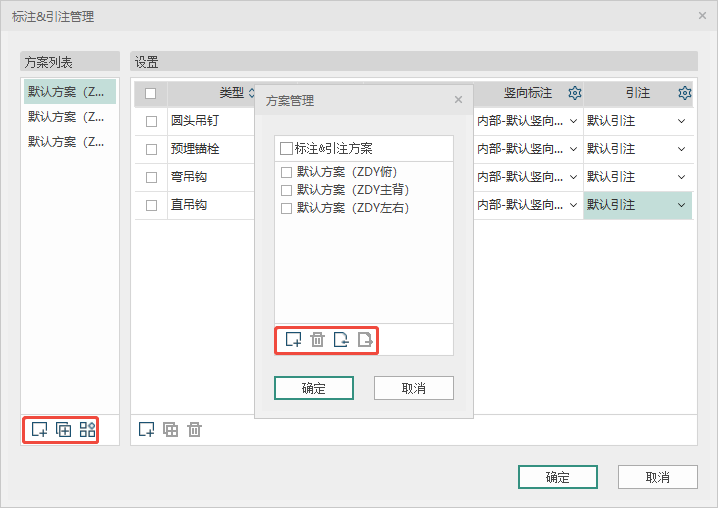

  方案列表中可进行【新增方案】、【复制方案】以及【方案管理】，其中方案管理中可以对方案进行导入和导出。



  【类型】：通过下拉框选择需要控制的埋件类型。

  【用途】：通过下拉框选择需要控制的埋件用途，只有构件中埋件的用途与此项匹配时标准和引注的控制才生效。

  【水平标注】：通过下拉框可以选择【空】、【内部-默认水平标注】和【外部-默认水平标注】，以此控制目标埋件水平标注的位置。

  【竖向标注】：通过下拉框可以选择【空】、【内部-默认水平标注】和【外部-默认水平标注】，以此控制目标埋件竖向标注的位置。

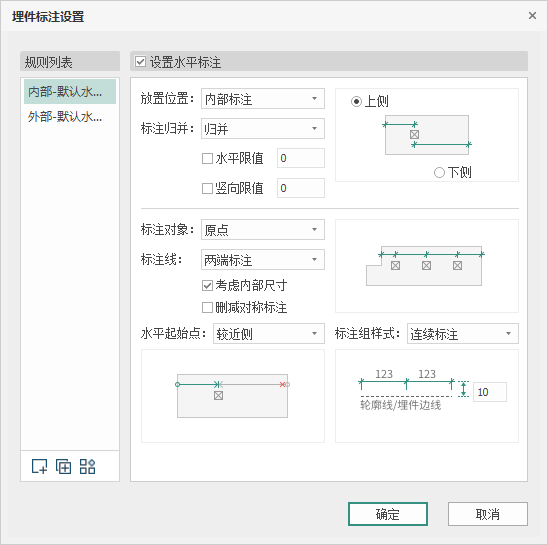

  点击【水平标注】或【竖向标注】的设置命令可进入标注设置界面。



  【放置位置】：提供【内部标注】和【外部标注】的下拉选项，可以控制标注的放置位置。

  【标注归并】：提供【归并】和【不归并】的下拉选项，当【放置位置】选择【外部标注】时，仅支持【归并】选项。

  【水平限值】：仅当【标注归并】选择【归并】时可以勾选，勾选后在对话框内输入水平限值，当埋件水平间距小于此限值时标注标注进行归并。

  【竖向限值】：仅当【标注归并】选择【归并】时可以勾选，勾选后在对话框内输入竖向限值，当埋件竖向间距小于此限值时标注进行归并。

  【标注对象】：提供【原点】、【轮廓】和【正在使用的基点】的下拉选项，控制被标注预埋件的标注基点，其中【原点】是指埋件的局部坐标系原点，【轮廓】是指预埋件的平面投影包围盒尺寸，【正在使用的基点】是指用户指定的埋点基点，可以是埋件原点，也可以是其他参考点，这个点一般也位于埋件上。

  【标注线】：提供【单侧标注】和【两端标注】的下拉选项，【单侧标注】标注无最后一道标注，【两端标注】双侧标注从头标注到最后。

  【考虑内部尺寸】：当构件轮廓存在切角/缺口时，标注从变截面位置开始。

  【删减对称标注】：当埋件标注存在对称关系时，仅标注一半的标注项。

  【水平起始点】：提供【较近测】、【左侧】和【右侧】下拉选项，控制标注侧的起始位置。

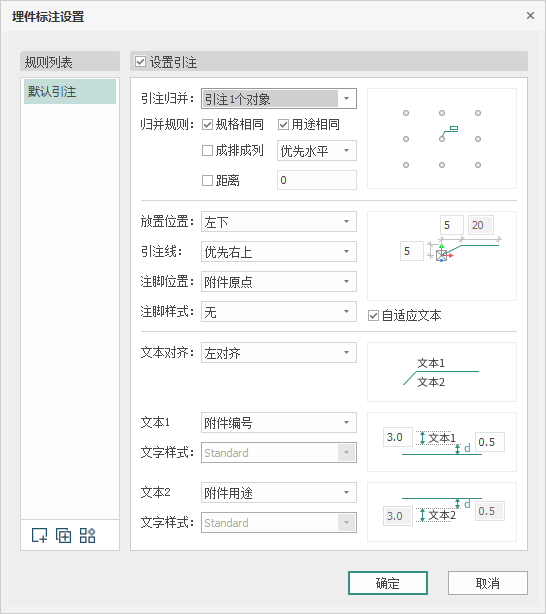

  点击【引注】设置命令可进入引注设置界面。



  【引注归并】：提供【不归并】、【引注1个对象】和【归并引注】下拉选项，下拉选择后右侧图示会产生相应的规则变化。

  【归并规则】：控制选集中哪些附件作为一个组进行引注，默认相同类型的埋件才可以归并，开放【埋件规格】、【埋件用途】、【成排成列】三个复选框，当勾选时和埋件类型参数共同组合形成归并规则。

  【成排成列】：考虑埋件的位置信息，位置成排成列时，才可以归并。

  【距离】：埋件在输入值范围内可进行归并。

  【放置位置】：主要用于控制引注相对与埋件块所在的位置，程序提供提供【左上】【左下】【中心】【右上】【右下】【上】【下】【左】【右】9个方位，选定方位之后，选取块中最靠近选定位置的点放置引注。

  【引注线】：控制引线相对放置位置的方位，当【引注一个对象】或【不归并】时，存在【右上】【右下】【左上】【左下】4个方位；当【归并引注】时，存在【优先右侧】【优先左侧】2个方位。

  【注脚位置】：提供【原点】【基点】和【轮廓】三个选项。当选择轮廓的情况下，根据引注线方位选择轮廓上较近点标注。

  【注脚样式】：提供【无】【点】【空心圆】【箭头】【十字】【短斜线】6中样式。

  【文本对齐】：文字与引注线的对齐关系，提供【左对齐】【居中】【右对齐】三个选项。
