17.2.2 拉伸体

点击【方案模块】-【拉伸体】弹出构件布置对话框，如下图所示。



在构件布置参数设置中，可对拉伸体构件的标高/偏移、厚度、类型、编号进行调整。

【构件类型】：下拉对话框选择构件类型，可点击【设置】弹出【构件类型管理器】对构件类型进行调整。

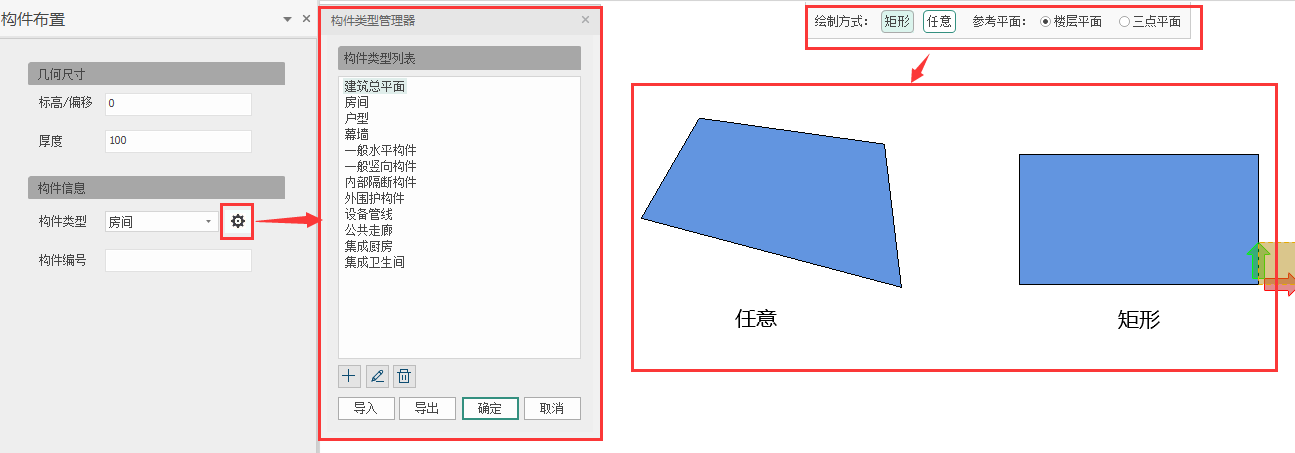

【绘制方式】：有【矩形】和【任意】两种绘制方式，效果图如图所示。

【参考平面】：有【楼层平面】和【三点平面】两种。

【楼层平面】：以所在楼层平面为参考平面。

【三点平面】：先设置原点位置，再选择X轴方向，最后选择Y轴方向确定参考平面。
