17.3.1 装配率计算

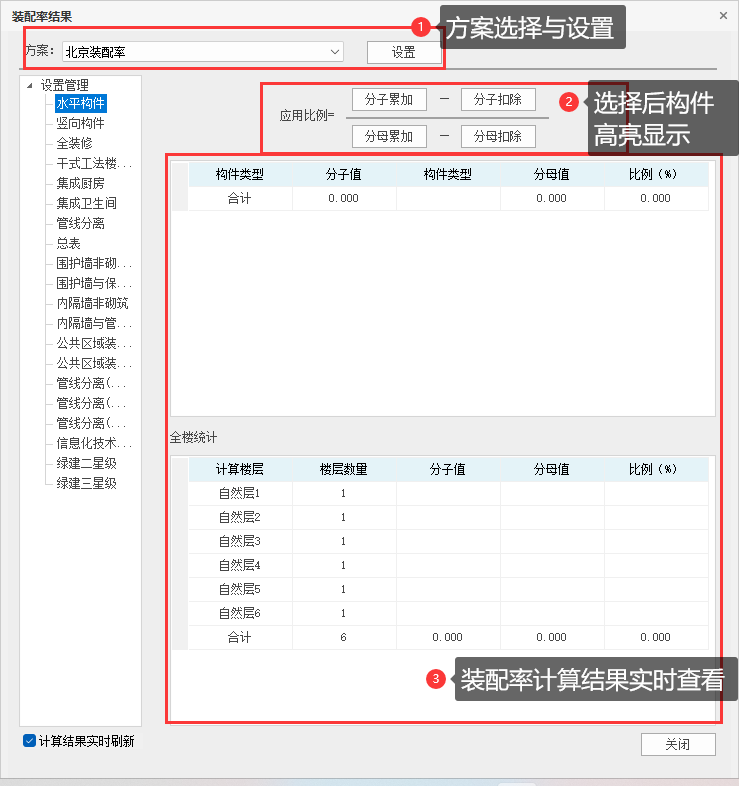

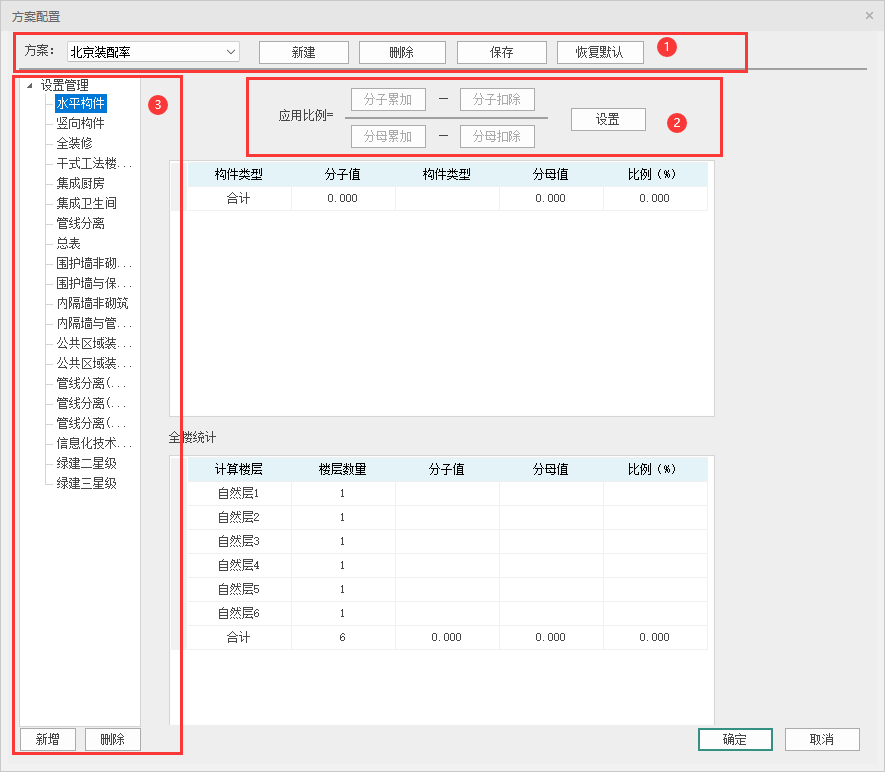

点击【方案模块】-【装配率计算】，弹出如图所示对话框。

方案设置

• 区域①

  可对装配率方案进行【新建】、【删除】与【保存】，还可直接【恢复默认】。

• 区域②

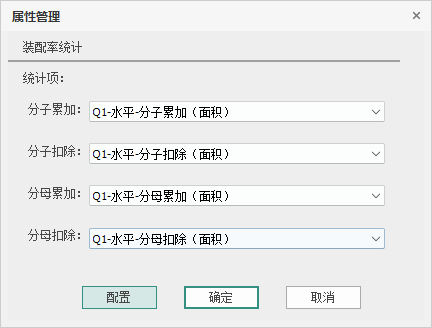

  点击设置进入属性管理对话框。

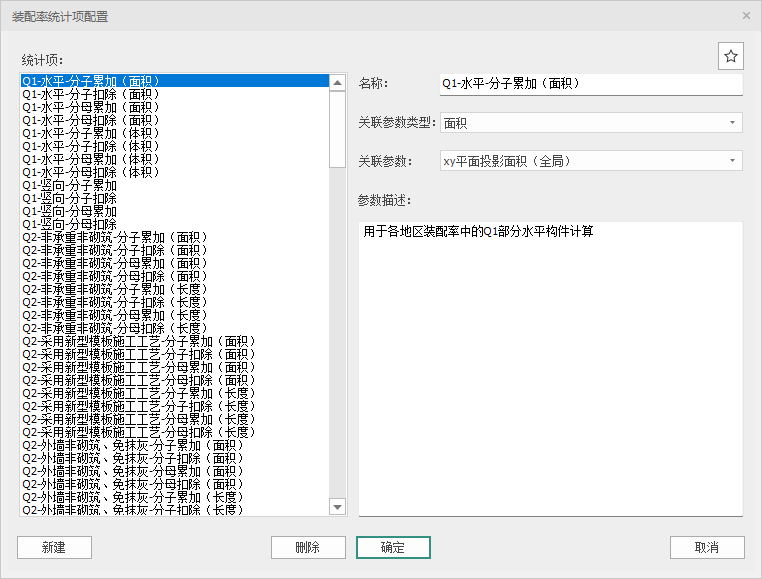

  可对统计项的内容进行下拉选择，也可对统计项进行配置，对表格自定义调整，在其中对统计项进行【新增】与【删除】，也可对统计项的【名称】、【关联参数类型】、【关联参数】与【参数描述】进行调整。



• 区域③

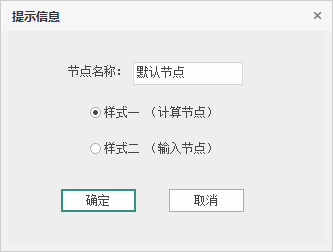

  可对节点进行【新增】与【删除】，点击【新增】弹出如下对话框。




  应用比例调整

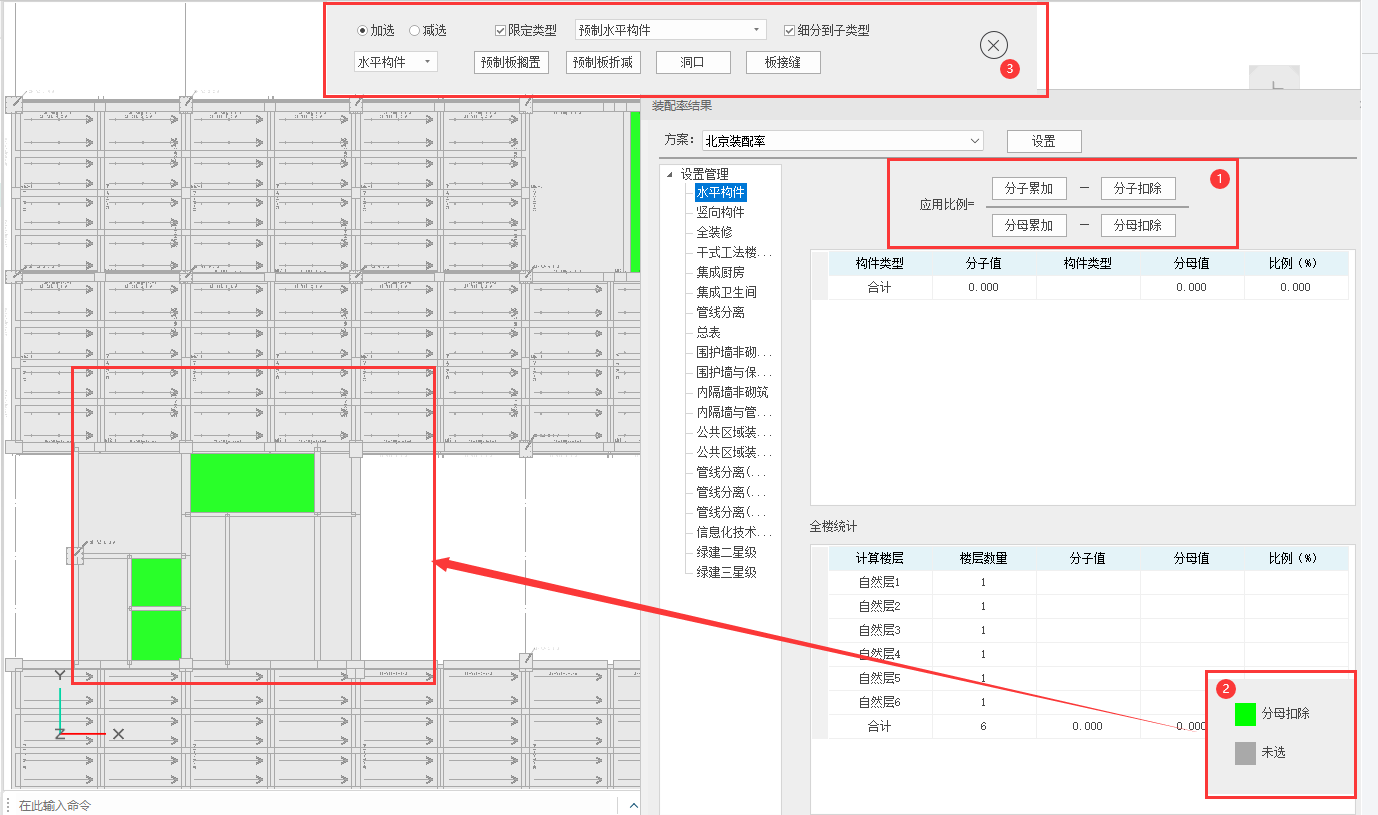

  选择【分子扣除】，【分子扣除】的构件高亮显示。

  使用【加选】、【减选】对构件进行增加与扣除，进行数值联动。

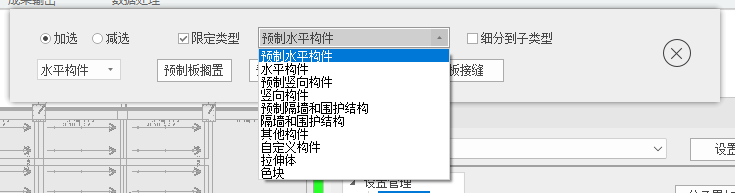

  勾选【限定类型】时，可下拉选择构件类型。

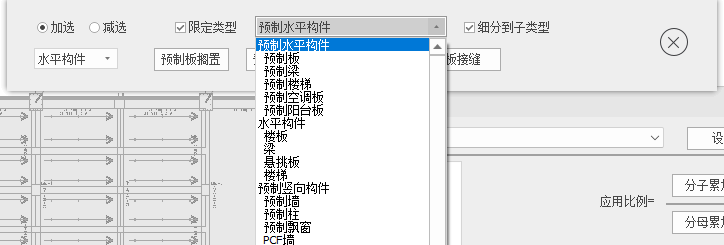

  勾选【细分到子类型】时，可下拉选择细分子类型。



  下拉选择构件类型，并进行构件各参数进行调整设置。

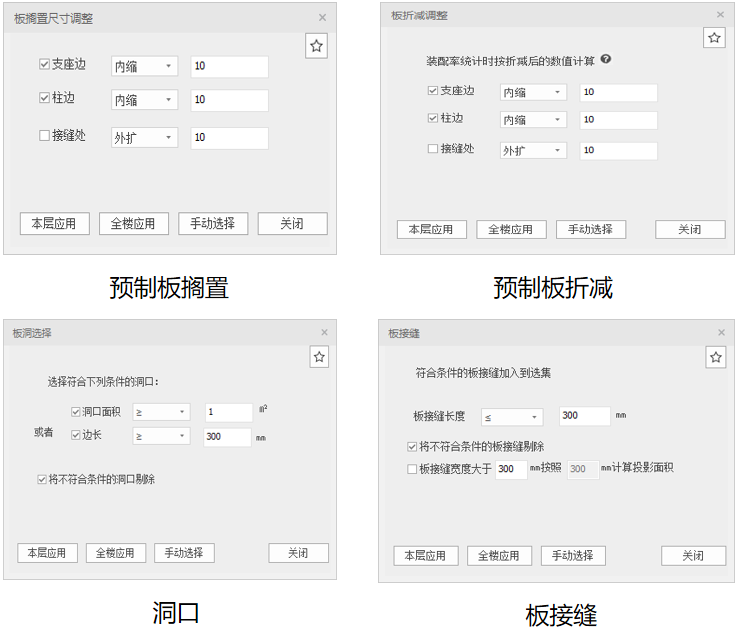

  水平构件包含【预制板搁置】、【预制板折减】、【洞口】和【板接缝】，如下图所示。

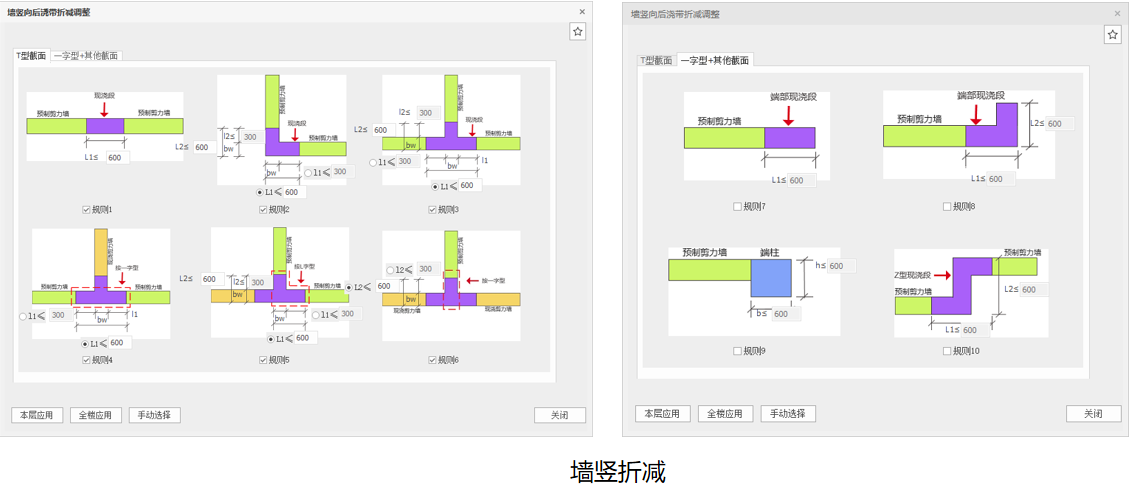

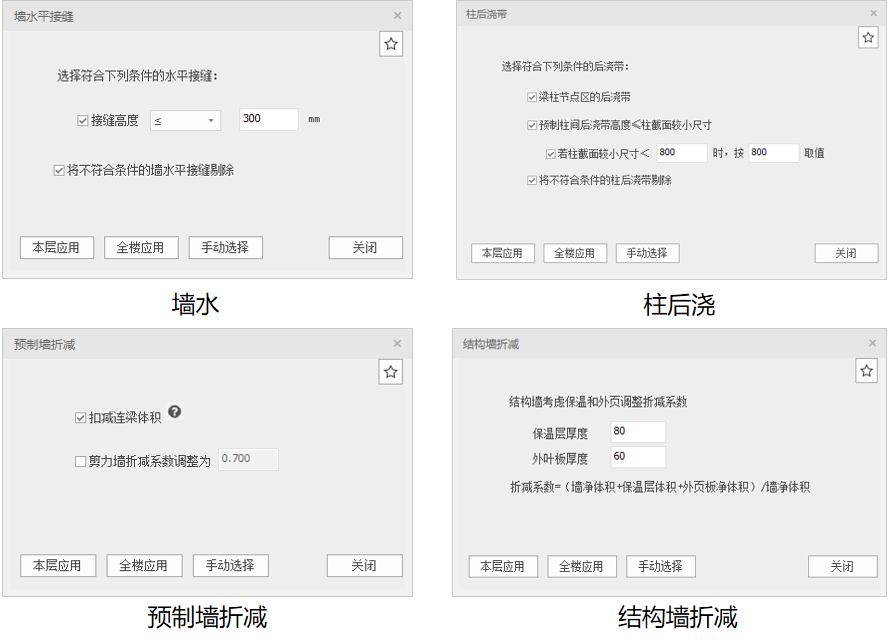

  竖向构件包含【墙竖折减】、【墙水】、【柱后浇】、【预制墙折减】和【结构墙折减】，如下图所示。

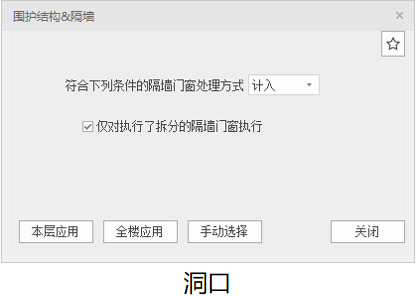

  隔墙包含【洞口】和【搜索外墙】。



  调整完各参数后，可选择【本层应用】、【全楼应用】或【手动选择】构件进行应用。


  装配率计算结果


  勾选【计算结果实时刷新】，可实时查看装配率计算结果。
