9.2.9 基本设置
点击【图纸清单】-【基本设置】弹出基本设置对话框，包含图幅及比例、视图名称、符号样式、详图设置、板平面布置图、梁平面布置图、墙柱平面布置图、尺寸标注、详图统计表格设置、斜支撑平面布置图和插筋图十一种基本设置。

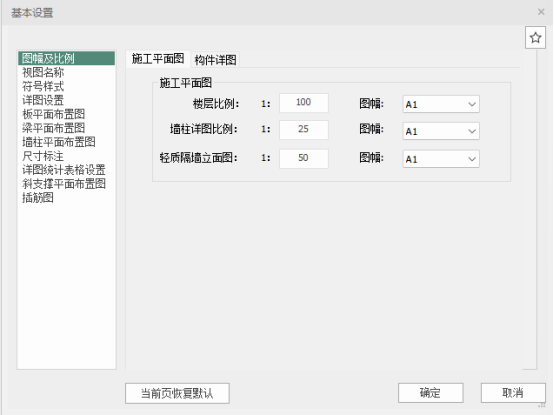

图幅及比例
- 施工平面图
【图幅】：通过下拉框选择需要出图的图框大小，包含A0、A1、A2、A3和A4五种。
【楼层比例】：楼层比例为平面图的出图比例。
【墙柱详图比例】：墙柱详图比例为墙柱详图的出图比例。
【轻质隔墙立面图比例】：轻质隔墙立面图比例为隔墙条板排布图中轻质隔墙立面图的出图比例。
注：软件默认绘图比例与出图比例一致。 - 构件详图
【出图比例】：设置图纸的出图比例。
【构件比例】：构件比例为构件详图的出图比例。
【图幅选择】：同施工平面图中【图幅】一致。
【排图方案】：可以选择【默认排图方案】、【四宫格排图】或【自定义排图】。
【轴测图比例因子】：轴测图比例因子为轴测图的出图比例因子。
【构件定位图比例】：设置构件详图中keyplan图的比例，keyplan图相对详图中构件尺寸的比例应为：构件比例/构件定位图比例。例如：构件比例为1:25，构件定位图比例为1:500，则在构件详图中，keyplan图与构件图的等尺寸比例为25/500=1/20。
【自动调整构件图长度】：当勾选此项时，构件详图首先按照设置的图幅进行出图，当发现设置图幅不能完全放下图纸的内容时，会选择当前图幅+1/4或者1/2的图幅进行出图。需要注意的是，在自定义排图中如果选择了使用程序内置图框，可以自动进行图幅的放大，当选择自行导入图框时，需要将各图幅的+1/4和+1/2的图幅一起导入，此功能生效。视图名称

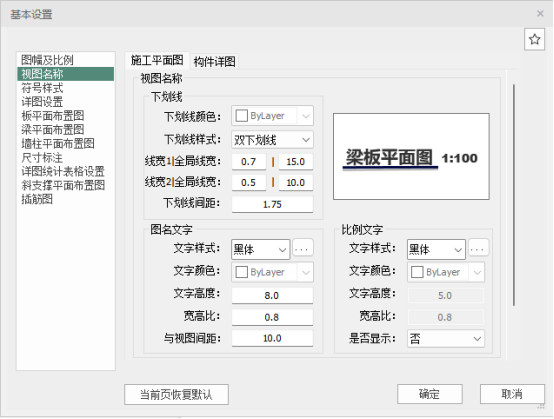

可对施平面图中的楼层平面图视图名称、构件详图中的一般视图名称及索引大样图名称的文字大小及样式进行参数交互控制，按照参数设置生成图纸。
- 施工平面图
可控制结构平面图和装配式平面图中所有楼层平面图的视图名称样式，支持控制下划线、图名文字、比例文字等样式调整。 - 构件详图
【构件详图视图名称】：可控制各个预制构件构件详图中的模板图、配筋图、剖面图、大样图、轴侧视图、构件定位图等视图名称样式，支持控制下划线、图名文字、比例文字等样式调整。
【构件详图索引大样图名称】：可控制阳台板空调板预制飘窗等预制构件构件详图中索引大样图视图名称样式，支持控制索引符号、图名文字、比例文字等样式调整。符号样式
可对施平面图中的现浇构件编号文字、预制构件编号文字、预制构件重量文字，以及构件详图中的钢筋引注编号、引注符号、断面剖切符号 、大样图索引符号、 标高符号、 安装方向、饰面符号等符号样式进行参数交互控制，按照参数设置生成图纸。

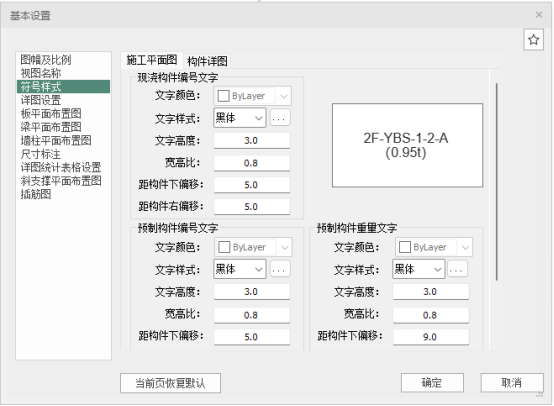

- 施工平面图
可控制装配式平面图中各现浇构件的编号文字位置、大小及样式与各预制构件的编号文字和重量文字的位置、大小及样式调整。 - 构件详图
【钢筋引注编号】：可控制各构件详图中配筋图中的钢筋引注编号样式，支持修改编号文字、引注文字、脚标样式等调整。
【引注符号】：可控制各构件详图中埋件等引注文字的样式。
【断面剖切符号】：可控制各构件详图中剖切符号的样式，支持修改剖切文字、剖切线等样式的调整。
【大样索引符号】：可控制各构件详图中大样索引符号的样式，支持修改大样图编号文字、圆圈直径等样式调整。
【标高符号】：可控制各构件详图中标高符号的样式，支持调整标高文字、标高符号样式的调整。
【安装方向】：可控制各构件详图中安装方向的样式，支持调整安装方向标记的大小。
【饰面符号】：可控制各构件详图中饰面符号的样式，支持调整饰面符号三角形、文字等的调整。详图设置

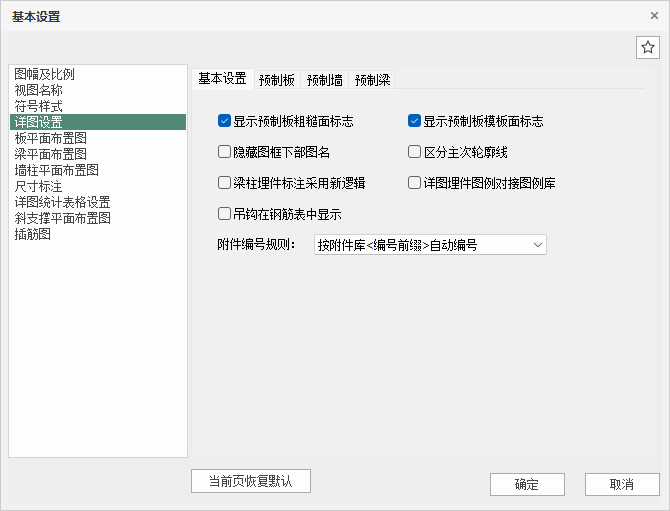

- 基本设置
【显示预制板粗糙面标志】：勾选此项时，构件详图中显示预制板粗糙面标志。取消勾选时，构件详图不表达预制板粗糙面标志。
【显示预制板模板面标志】：勾选此项时，构件详图中显示预制板模板面标志。取消勾选时，构件详图不表达预制板模板面标志。
【隐藏图框下部图名】：勾选此项时，隐藏图框下部的图名。
【区分主次轮廓线】：勾选此项时，生成的预制构件详图轮廓线按照主要轮廓和次要轮廓分配到两个图层上。不勾选时，全部按照主要轮廓处理。
【梁柱埋件标注采用新逻辑】：勾选此项时，梁柱埋件标注时采用新逻辑进行标注。不勾选时，采用原有逻辑进行标注。
【详图埋件图例对接图例库】：勾选此项时，详图埋件的图例可与图例库对接。不勾选时，不与图例库对接。
【吊钩在钢筋表中表达】：勾选此项时，详图吊钩信息可统计到钢筋表中。不勾选时，吊钩信息按原有逻辑统计在附件用量清单表中。
【附件编号规则】：有【按附件库<编号前缀>自动编号】和【直接读取附件库<编号>】两种编号规则。

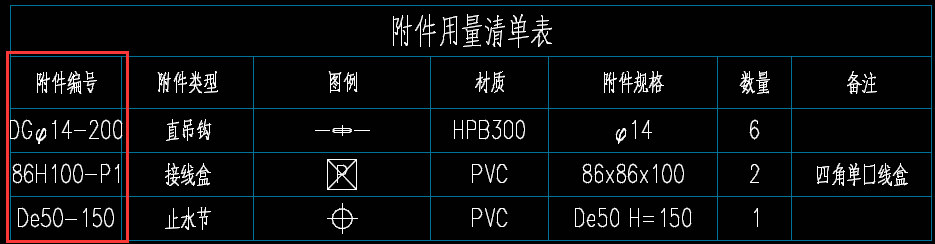

【按附件库<编号前缀>自动编号】效果图如下。

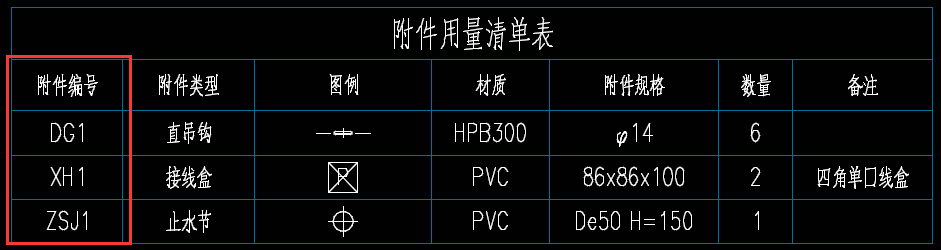

【直接读取附件库<编号>】效果图如下。
- 预制板
【板详图布局】：提供【长边水平】、【短边水平】、【同平面图方向】、【安装方向】和【局部坐标系】5个选项。
【长边水平】：混凝土矩形轮廓（非矩形则按照拆分方向补齐为矩形）中的长边水平放置进行布图。当混凝土轮廓中的长边和短边长度相同时，以拆分方向作为长边方向。
【短边水平】：混凝土矩形轮廓（非矩形则按照拆分方向补齐为矩形）中的短边水平放置进行布图。当混凝土轮廓中的长边和短边长度相同时，以垂直拆分方向作为短边方向。
【同平面布置图方向】：当预制板长短边与全局坐标系平行时，预制板布局与平面布置图方向相同。当预制板长短边与全局坐标系倾斜时，以长边或短边旋转到全局坐标系水平最小的角度排布。
【安装方向】：选择此项时，右侧提供【箭头朝上】、【箭头朝下】、【箭头朝左】和【箭头朝右】四个选项。其含义同选项名称。当选择此项，但是预制板未设置安装方向时，按照预制板【局部坐标系】出图。
【局部坐标系】：选择此项时，以预制板局部坐标系X方向（拆分方向）水平排布预制板详图布局。
【标注预制板支座和拼缝中心线】：勾选此选项后，板详图中会绘制出预制板支座和拼缝中心线，不勾选则不绘制。
【标注预制板对角线尺寸】：勾选此选项后，可以标注预制板对角线尺寸，并选择【模板图】或【预留预埋图】，还可以选择是否勾选【显示包络矩形框】。不勾选时不标注预制板对角线尺寸。
【分主体材料标注】：勾选此选项后，可对分主体材料进行标注，还可以选择是否勾选【总是显示分尺寸标注】，而板吊点标注有【吊点采用外部标注】和【吊点采用内部标注】两种标注方式，选用【吊点采用内部标注】时可选择排布对称时简化标注。
可选择是否勾选【当布置预留预埋图时，板模板图绘制水电预留预埋图例】和【配筋图中钢筋伸出长度与一般钢筋不同时，单独标注】，勾选才可生效。
板预留预埋图埋件标注方式有【外部标注】和【内部标注】两种。
钢筋引注方式有【新版标注】和【传统标注】两种，选择【新版标注】时可选择是否【允许双排引注】。
加强筋定位表达有【切角加强筋】、【洞口加强筋】和【隔墙加强筋】三种方式。 - 预制墙
可选择是否勾选设置【模板图钢筋】、【外轮廓对角线标注】、【洞口对角线标注】以及【填充墙区域显示原结构洞口虚线】。
剪力墙出图钢筋表达方式包括【标注中心线长度】和【标注到外表尺寸】两类，示意图如下。
- 预制梁
可以选择是否勾选【插入钢筋标注】。板平面布置图

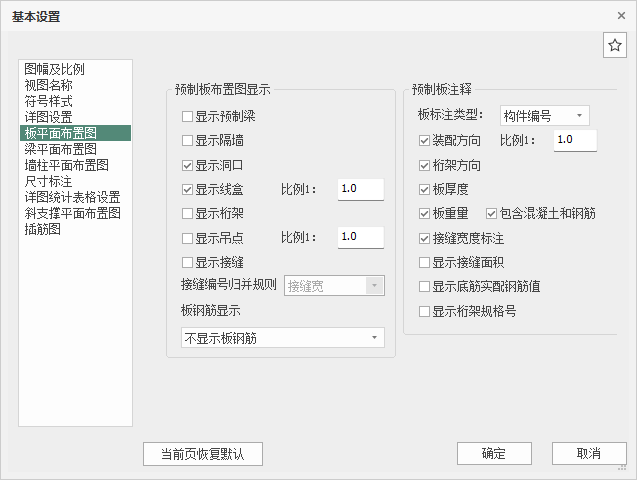

可以对板平面布置图显示、比例、标注类型以及注释进行参数控制，按照参数设置生成图纸。
【显示预制梁】：勾选后可在板平面布置图中显示预制梁。
【显示隔墙】：勾选后可在板平面布置图中显示隔墙。
【显示洞口】：勾选后可在板平面布置图中显示板洞。
【显示线盒】：勾选后可在板平面布置图中显示线盒，并且可以对【显示线盒】的比例进行调整。
【显示桁架】：勾选后可在板平面布置图中显示桁架。
【显示吊点】：勾选后可在板平面布置图中显示吊点，并且可以对【显示吊点】的比例进行调整。
【显示接缝】：勾选后可在板平面布置图中显示接缝及其编号，编号的归并规则可选【接缝长】、【接缝宽】、【接缝投影面积】、【接缝厚】、【接缝体积】。
【板钢筋显示】：有【不显示板钢筋】、【仅显示伸出钢筋】和【显示板钢筋】三种类型，可分别控制板平面布置图中班底筋的显示情况。

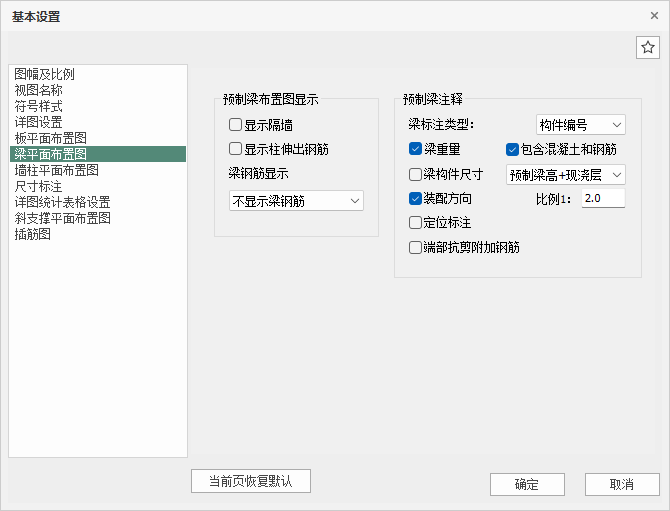

【板标注类型】：有【构件编号】和【构件规格号】两种类型。梁平面布置图
可以对梁平面布置图显示、比例、标注类型以及注释进行参数控制，按照参数设置生成图纸。
【显示隔墙】：勾选后梁平面布置图中可显示隔墙。
【显示柱伸出钢筋】：勾选后梁平面布置图中可显示柱伸出的钢筋。
【梁钢筋显示】：有【不显示梁钢筋】、【仅显示伸出钢筋】和【显示梁钢筋】三种梁钢筋显示类型。
【梁标注类型】：有【构件编号】和【构件规格号】两种类型。
【梁构件尺寸】：有【预制梁高+现浇层】和【完整标注】两种尺寸注释类型。
可对【装配方向】的注释比例进行调整。墙柱平面布置图

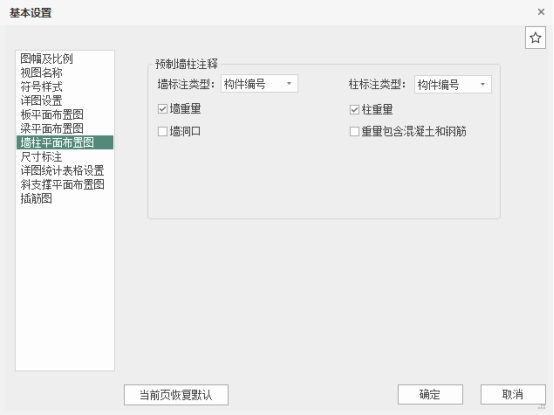

可以对墙柱平面布置图标注类型以及注释进行参数控制，按照参数设置生成图纸。
【墙柱标注类型】：有【构件编号】和【构件规格号】两种类型。
【墙重量】、【柱重量】、【墙洞口】：勾选此项可以在墙柱平面布置图中隐藏/显示墙柱重量、墙洞口。尺寸标注
- 施工平面图

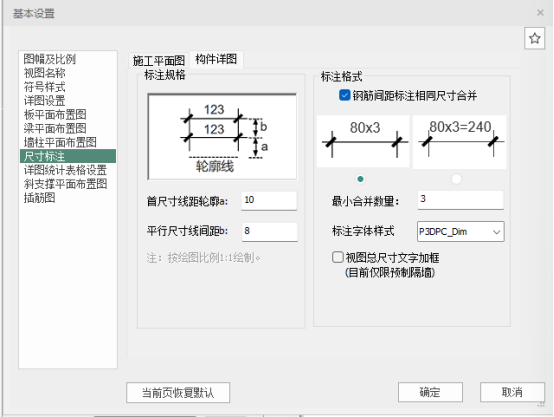

标注规格：控制尺寸标注的位置，可以输入上侧尺寸线距离构件轮廓线的距离a和左侧尺寸线距离构件轮廓线的距离a。 - 构件详图
标注规格：控制尺寸标注的位置，可以输入首道尺寸线距离构件轮廓线的距离a和第二道尺寸线到首道尺寸线之间的距离b。
标注格式：控制尺寸合并的样式和最小合并的数量，选择标注字体样式以及视图总尺寸文字是否加框。详图统计表格设置

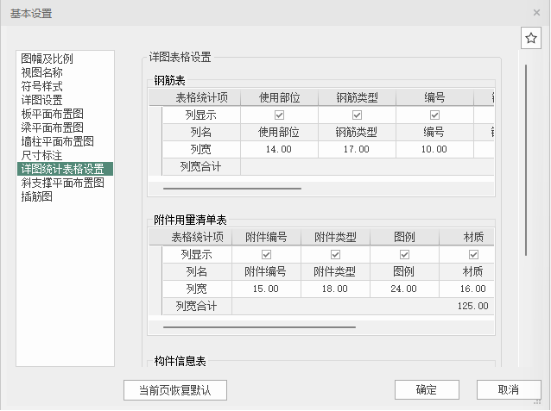

可对构件详图中钢筋表、附件用量清单表和构件信息表出图列是否显示、显示列名及列宽进行设置，详图统计表格可按设置内容生成，列宽合计为所有勾选显示列的总列宽。
图纸列宽=列宽数值×出图比例

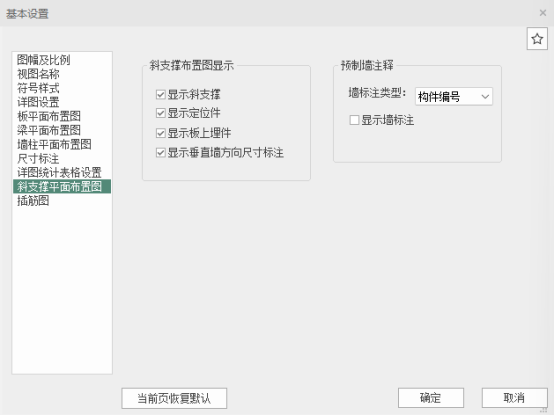

列名仅修改表述方式，不修改填充内容。斜支撑平面布置图
可以对斜支撑平面布置图显示、墙标注类型以及预制墙注释进行参数控制，按照参数设置生成图纸。

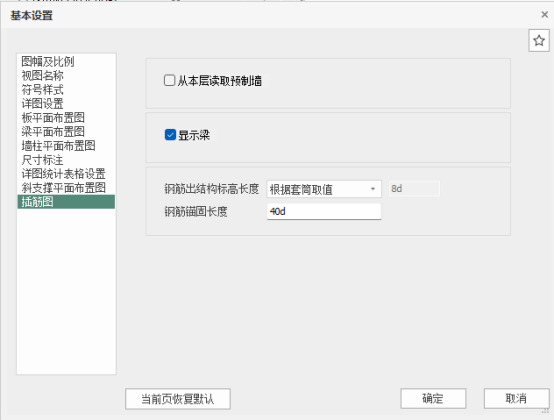

【墙标注类型】：有【构件编号】和【构件规格号】两种类型。插筋图
【从本层读取预制墙】：勾选此项可以在本层读取预制墙。
【显示梁】：勾选此项可以在插筋图中的隐藏/显示梁构件。
【钢筋出结构标高长度】：有【根据套筒取值】和【用户自定义】两种取值方式，用户自定义可以自定义钢筋出结构标高长度。
【钢筋锚固长度】：可以对钢筋锚固长度进行调整。
